Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 228 z 404

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!






Poznámky redaktora

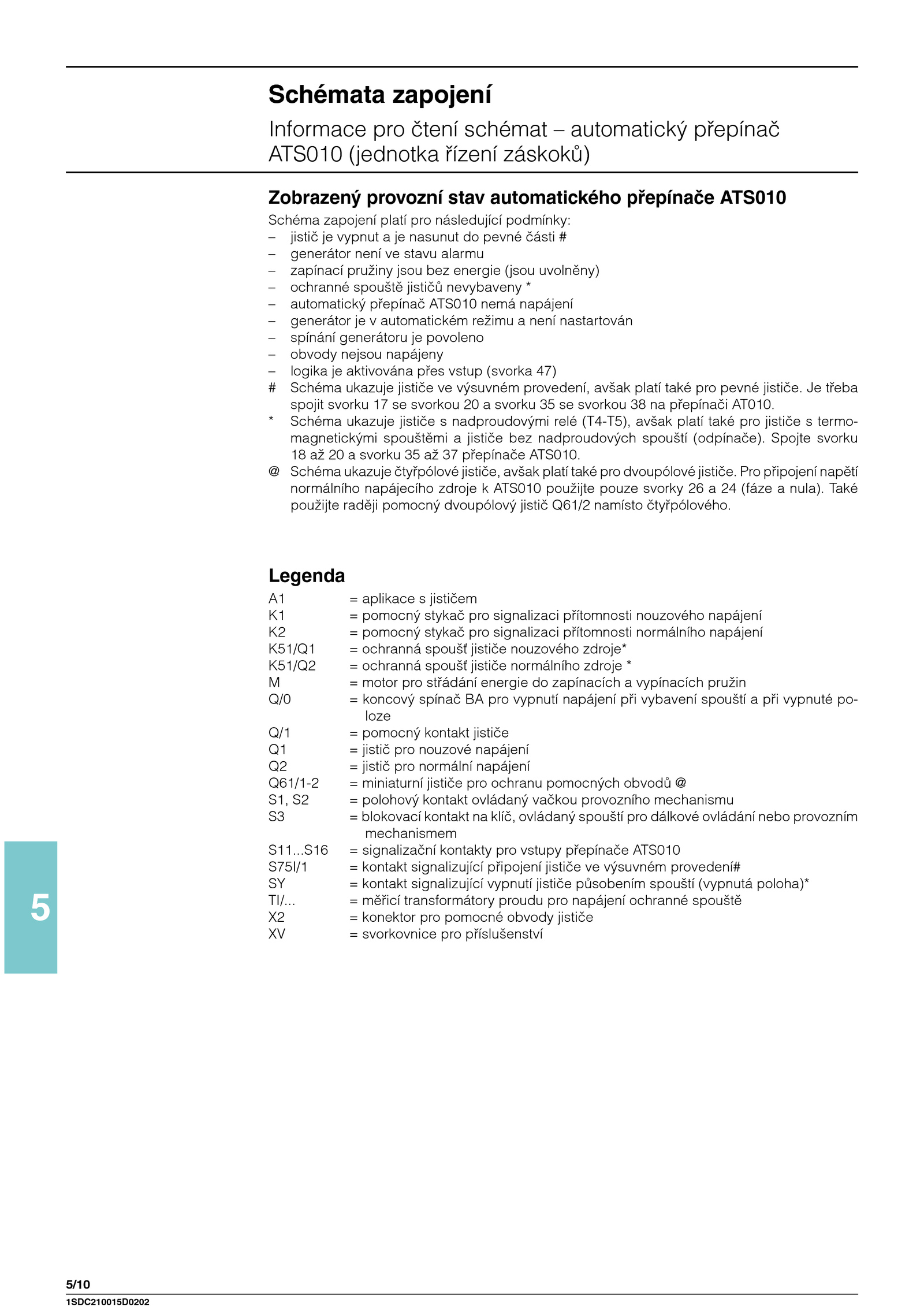

.. Legenda A1 aplikace jističem K1 pomocný stykač pro signalizaci přítomnosti nouzového napájení K2 pomocný stykač pro signalizaci přítomnosti normálního napájení K51/Q1 ochranná spoušť jističe nouzového zdroje* K51/Q2 ochranná spoušť jističe normálního zdroje * M motor pro střádání energie zapínacích vypínacích pružin Q/0 koncový spínač pro vypnutí napájení při vybavení spouští při vypnuté po- loze Q/1 pomocný kontakt jističe Q1 jistič pro nouzové napájení Q2 jistič pro normální napájení Q61/1-2 miniaturní jističe pro ochranu pomocných obvodů @ S1, polohový kontakt ovládaný vačkou provozního mechanismu S3 blokovací kontakt klíč, ovládaný spouští pro dálkové ovládání nebo provozním mechanismem S11.5 5/10 1SDC210015D0202 Zobrazený provozní stav automatického přepínače ATS010 Schéma zapojení platí pro následující podmínky: – jistič vypnut nasunut pevné části # – generátor není stavu alarmu – zapínací pružiny jsou bez energie (jsou uvolněny) – ochranné spouště jističů nevybaveny * – automatický přepínač ATS010 nemá napájení – generátor automatickém režimu není nastartován – spínání generátoru povoleno – obvody nejsou napájeny – logika aktivována přes vstup (svorka 47) # Schéma ukazuje jističe výsuvném provedení, avšak platí také pro pevné jističe. Také použijte raději pomocný dvoupólový jistič Q61/2 namísto čtyřpólového. třeba spojit svorku svorkou svorku svorkou přepínači AT010. Pro připojení napětí normálního napájecího zdroje ATS010 použijte pouze svorky (fáze nula).. Spojte svorku 18 svorku přepínače ATS010. * Schéma ukazuje jističe nadproudovými relé (T4-T5), avšak platí také pro jističe termo- magnetickými spouštěmi jističe bez nadproudových spouští (odpínače)..S16 signalizační kontakty pro vstupy přepínače ATS010 S75I/1 kontakt signalizující připojení jističe výsuvném provedení# SY kontakt signalizující vypnutí jističe působením spouští (vypnutá poloha)* TI/. měřicí transformátory proudu pro napájení ochranné spouště X2 konektor pro pomocné obvody jističe XV svorkovnice pro příslušenství Schémata zapojení Informace pro čtení schémat automatický přepínač ATS010 (jednotka řízení záskoků) . @ Schéma ukazuje čtyřpólové jističe, avšak platí také pro dvoupólové jističe
