Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Poznámky redaktora
Odpínač jistič provedení bez nadproudové spouště
U tohoto provedení není možno realizovat aplikace podle obrázků 13A, 14A, 41A, 42A, 43A, 44A,
45A, 62A
Jistič provedení elektronickou ochranou PR231/P nebo PR232/P
U tohoto provedení není možno realizovat aplikace podle obrázků 41A, 42A, 43A, 44A, 45A, 62A.
Zobrazený provozní stav
Schéma zapojení platí pro následující podmínky:
– jistič výsuvném provedení, vypnutý zasunutý rámu
– obvody bez napájení
– ochrany vypnuty
– motorický ovládací mechanismus pružinami bez nastřádání energie
Verze, provedení
Schéma zapojení ukazuje jistič výsuvném provedení, ale může být použito pro pevný jistič. 31A.
Provedení pro pevné jističe
Řídicí obvody jsou zapojeny mezi svorky (konektory X12-X13-X14-X15 nejsou součástí
dodávky).
Tuto verzi nelze použít aplikací uvedených obr.
Legenda:
= číslo schématu zapojení
• viz poznámka označená písmenem
A1 příslušenství jističe
A3 příslušenství použité pevné části jističe (platí pouze pro jističe výsuvném
provedení)
A4 příklad rozváděče zapojení pro řízení signalizaci směrem mimo jistič
A13 signalizační jednotka PR021/K (mimo jistič)
A19 modul ovládače PR330/R
AY testovací/monitorovací jednotka SACE SOR TEST (viz pozn.
Jistič provedení elektronickou ochranou PR332/P
U tohoto provedení nelze realizovat aplikace podle obrázku 41A.
K51/GZout zónová selektivita (DBout): výstup pro ochrannou funkci nebo „inverzní“
výstup pro ochranu (pouze ochranou PR332/P)
. R)
D elektronické zařízení pro nastavení časové prodlevy podpěťové cívky, mimo
jistič
F1 pojistka zpožděným vypnutím
K51 elektronické nadproudové ochrany PR231/P, PR232/P, PR331/P, PR332/P,
s následujícími ochrannými funkcemi:
– ochranná funkce proti přetížení, časově závislá, časovou prodlevou pro
vypnutí, nastavená proud I1
– zkratová ochranná funkce, časově závislá nebo časově nezávislá,
s prodlevou pro vypnutí, nastavená proud I2
– ochranná zkratová funkce okamžitou odezvou, prodlevou pro vypnutí,
nastavená proud I3
– ochranná funkce proti zemnímu spojení, časově závislá, prodlevou pro
vypnutí, nastavená proud I4
K51/1…8 kontakty pro signalizační jednotku PR021/K
K51/GZin zónová selektivita (DBin): vstup pro ochrannou funkci nebo „inverzní“
vstup pro ochranu (pouze Vaux ochranou PR332/P).
Jistič výsuvném provedení
Řídicí obvody jsou zapojeny mezi póly konektorů X12-X13-X14-X15 (svorkovnice není součástí
dodávky).5
5/6
1SDC210015D0202
Schémata zapojení

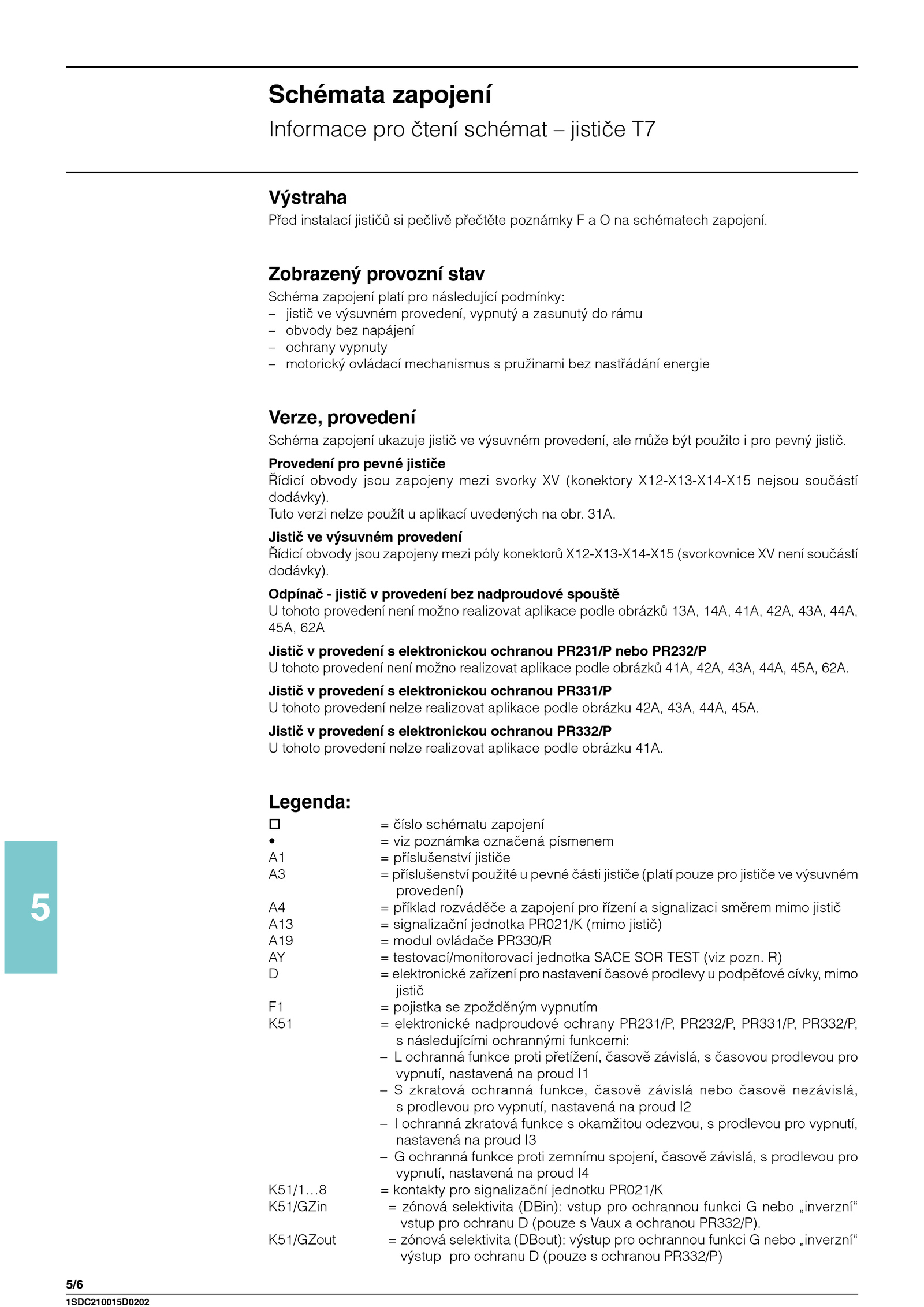

Informace pro čtení schémat jističe T7
Výstraha
Před instalací jističů pečlivě přečtěte poznámky schématech zapojení.
Jistič provedení elektronickou ochranou PR331/P
U tohoto provedení nelze realizovat aplikace podle obrázku 42A, 43A, 44A, 45A
