Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 222 z 404







Poznámky redaktora

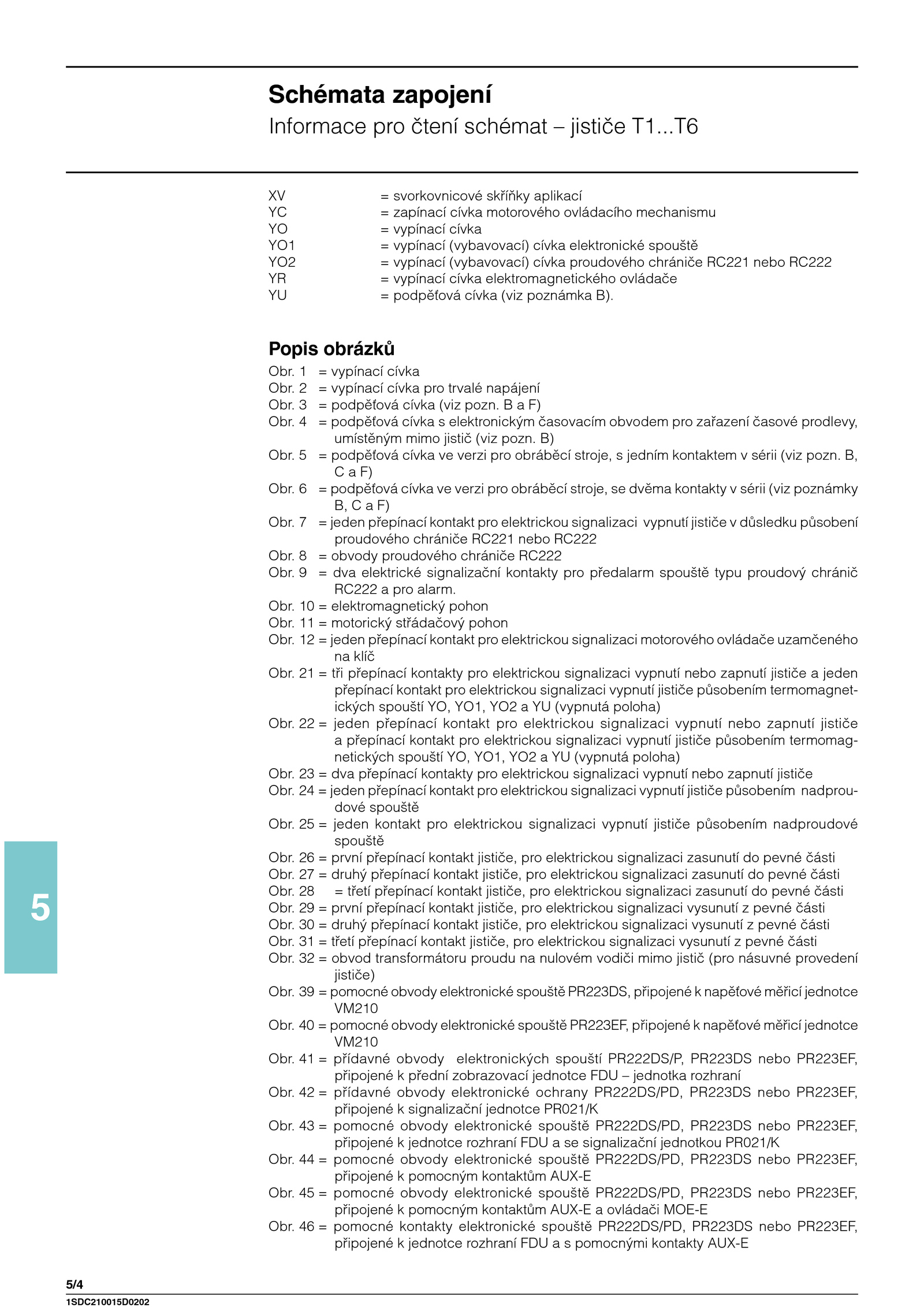

druhý přepínací kontakt jističe, pro elektrickou signalizaci zasunutí pevné části Obr. jeden přepínací kontakt pro elektrickou signalizaci motorového ovládače uzamčeného na klíč Obr. podpěťová cívka verzi pro obráběcí stroje, jedním kontaktem sérii (viz pozn. F) Obr.5 5/4 1SDC210015D0202 Schémata zapojení Informace pro čtení schémat jističe T1. přídavné obvody elektronické ochrany PR222DS/PD, PR223DS nebo PR223EF, připojené signalizační jednotce PR021/K Obr. obvod transformátoru proudu nulovém vodiči mimo jistič (pro násuvné provedení jističe) Obr. pomocné obvody elektronické spouště PR223DS, připojené napěťové měřicí jednotce VM210 Obr. jeden kontakt pro elektrickou signalizaci vypnutí jističe působením nadproudové spouště Obr. podpěťová cívka (viz pozn. vypínací cívka pro trvalé napájení Obr. tři přepínací kontakty pro elektrickou signalizaci vypnutí nebo zapnutí jističe jeden přepínací kontakt pro elektrickou signalizaci vypnutí jističe působením termomagnet- ických spouští YO, YO1, YO2 (vypnutá poloha) Obr. pomocné obvody elektronické spouště PR222DS/PD, PR223DS nebo PR223EF, připojené pomocným kontaktům AUX-E ovládači MOE-E Obr. Popis obrázků Obr. pomocné obvody elektronické spouště PR222DS/PD, PR223DS nebo PR223EF, připojené pomocným kontaktům AUX-E Obr.. pomocné obvody elektronické spouště PR222DS/PD, PR223DS nebo PR223EF, připojené jednotce rozhraní FDU signalizační jednotkou PR021/K Obr. třetí přepínací kontakt jističe, pro elektrickou signalizaci zasunutí pevné části Obr. první přepínací kontakt jističe, pro elektrickou signalizaci zasunutí pevné části Obr. první přepínací kontakt jističe, pro elektrickou signalizaci vysunutí pevné části Obr. podpěťová cívka elektronickým časovacím obvodem pro zařazení časové prodlevy, umístěným mimo jistič (viz pozn. jeden přepínací kontakt pro elektrickou signalizaci vypnutí nebo zapnutí jističe a přepínací kontakt pro elektrickou signalizaci vypnutí jističe působením termomag- netických spouští YO, YO1, YO2 (vypnutá poloha) Obr. dva přepínací kontakty pro elektrickou signalizaci vypnutí nebo zapnutí jističe Obr. elektromagnetický pohon Obr. jeden přepínací kontakt pro elektrickou signalizaci vypnutí jističe působením nadprou- dové spouště Obr.T6 XV svorkovnicové skříňky aplikací YC zapínací cívka motorového ovládacího mechanismu YO vypínací cívka YO1 vypínací (vybavovací) cívka elektronické spouště YO2 vypínací (vybavovací) cívka proudového chrániče RC221 nebo RC222 YR vypínací cívka elektromagnetického ovládače YU podpěťová cívka (viz poznámka B). třetí přepínací kontakt jističe, pro elektrickou signalizaci vysunutí pevné části Obr. B) Obr. pomocné obvody elektronické spouště PR223EF, připojené napěťové měřicí jednotce VM210 Obr. vypínací cívka Obr. jeden přepínací kontakt pro elektrickou signalizaci vypnutí jističe důsledku působení proudového chrániče RC221 nebo RC222 Obr. motorický střádačový pohon Obr. dva elektrické signalizační kontakty pro předalarm spouště typu proudový chránič RC222 pro alarm. B, C F) Obr. obvody proudového chrániče RC222 Obr.. přídavné obvody elektronických spouští PR222DS/P, PR223DS nebo PR223EF, připojené přední zobrazovací jednotce FDU jednotka rozhraní Obr. pomocné kontakty elektronické spouště PR222DS/PD, PR223DS nebo PR223EF, připojené jednotce rozhraní FDU pomocnými kontakty AUX-E . Obr. druhý přepínací kontakt jističe, pro elektrickou signalizaci vysunutí pevné části Obr. podpěťová cívka verzi pro obráběcí stroje, dvěma kontakty sérii (viz poznámky B, F) Obr
