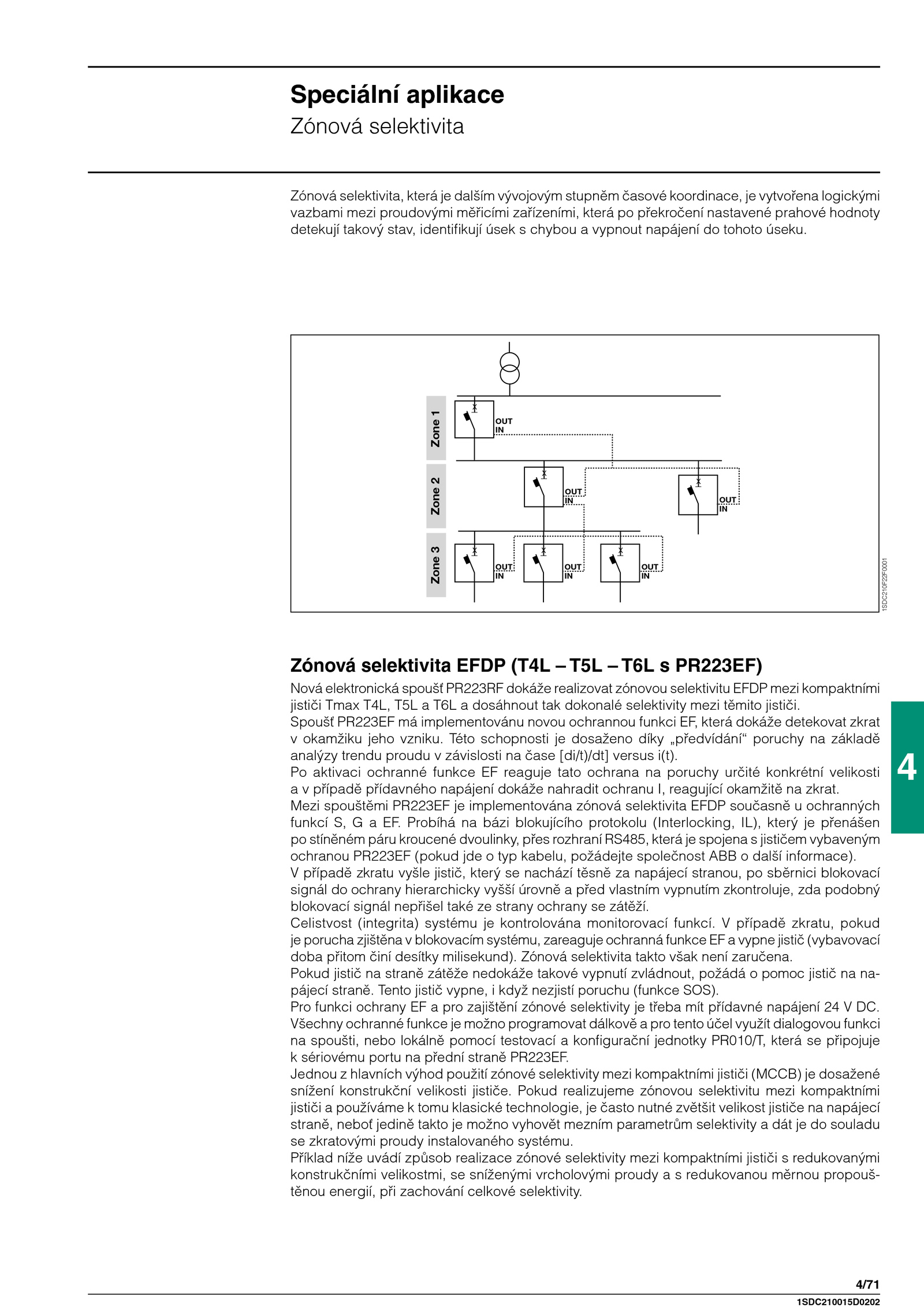

Speciální aplikace
Zónová selektivita
Zónová selektivita, která dalším vývojovým stupněm časové koordinace, vytvořena logickými
vazbami mezi proudovými měřicími zařízeními, která překročení nastavené prahové hodnoty
detekují takový stav, identifikují úsek chybou vypnout napájení tohoto úseku. Probíhá bázi blokujícího protokolu (Interlocking, IL), který přenášen
po stíněném páru kroucené dvoulinky, přes rozhraní RS485, která spojena jističem vybaveným
ochranou PR223EF (pokud jde typ kabelu, požádejte společnost ABB další informace).
. Zónová selektivita takto však není zaručena. Pokud realizujeme zónovou selektivitu mezi kompaktními
jističi používáme tomu klasické technologie, často nutné zvětšit velikost jističe napájecí
straně, neboť jedině takto možno vyhovět mezním parametrům selektivity dát souladu
se zkratovými proudy instalovaného systému.
Zónová selektivita EFDP (T4L T5L T6L PR223EF)
Nová elektronická spoušť PR223RF dokáže realizovat zónovou selektivitu EFDP mezi kompaktními
jističi Tmax T4L, T5L T6L dosáhnout tak dokonalé selektivity mezi těmito jističi.
Příklad níže uvádí způsob realizace zónové selektivity mezi kompaktními jističi redukovanými
konstrukčními velikostmi, sníženými vrcholovými proudy redukovanou měrnou propouš-
těnou energií, při zachování celkové selektivity.
Spoušť PR223EF implementovánu novou ochrannou funkci EF, která dokáže detekovat zkrat
v okamžiku jeho vzniku.
Pro funkci ochrany pro zajištění zónové selektivity třeba mít přídavné napájení DC.
Pokud jistič straně zátěže nedokáže takové vypnutí zvládnout, požádá pomoc jistič na-
pájecí straně.
V případě zkratu vyšle jistič, který nachází těsně napájecí stranou, sběrnici blokovací
signál ochrany hierarchicky vyšší úrovně před vlastním vypnutím zkontroluje, zda podobný
blokovací signál nepřišel také strany ochrany zátěží.
Jednou hlavních výhod použití zónové selektivity mezi kompaktními jističi (MCCB) dosažené
snížení konstrukční velikosti jističe. Této schopnosti dosaženo díky „předvídání“ poruchy základě
analýzy trendu proudu závislosti čase [di/t)/dt] versus i(t).
Celistvost (integrita) systému kontrolována monitorovací funkcí.
Mezi spouštěmi PR223EF implementována zónová selektivita EFDP současně ochranných
funkcí EF. případě zkratu, pokud
je porucha zjištěna blokovacím systému, zareaguje ochranná funkce vypne jistič (vybavovací
doba přitom činí desítky milisekund).
Po aktivaci ochranné funkce reaguje tato ochrana poruchy určité konkrétní velikosti
a případě přídavného napájení dokáže nahradit ochranu reagující okamžitě zkrat. Tento jistič vypne, když nezjistí poruchu (funkce SOS)
