Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 21 z 404







Poznámky redaktora

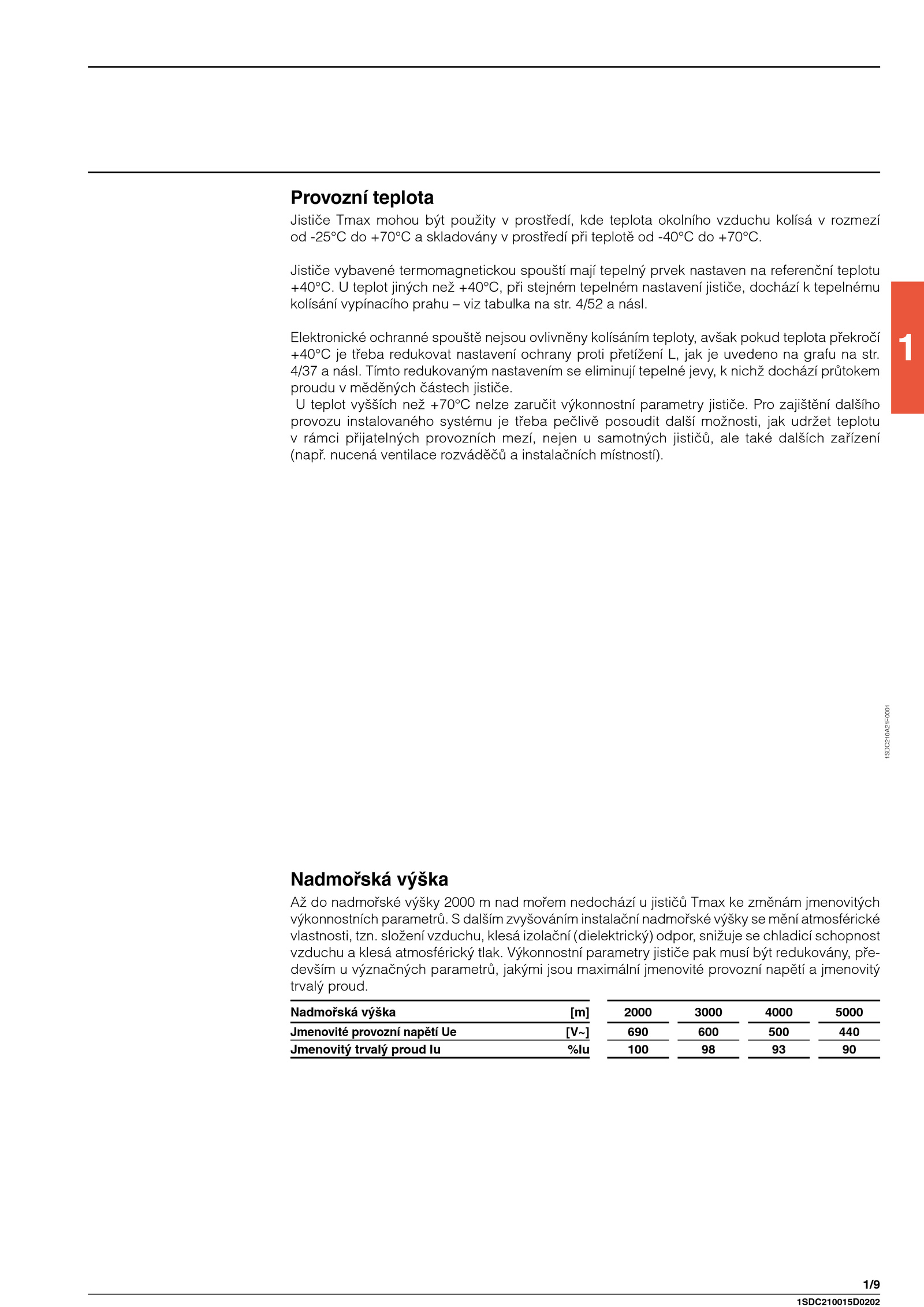

U teplot vyšších než +70°C nelze zaručit výkonnostní parametry jističe. teplot jiných než +40°C, při stejném tepelném nastavení jističe, dochází tepelnému kolísání vypínacího prahu viz tabulka str. dalším zvyšováním instalační nadmořské výšky mění atmosférické vlastnosti, tzn. Tímto redukovaným nastavením eliminují tepelné jevy, nichž dochází průtokem proudu měděných částech jističe. 4/37 násl. 4/52 násl. nucená ventilace rozváděčů instalačních místností). Elektronické ochranné spouště nejsou ovlivněny kolísáním teploty, avšak pokud teplota překročí +40°C třeba redukovat nastavení ochrany proti přetížení jak uvedeno grafu str. Jističe vybavené termomagnetickou spouští mají tepelný prvek nastaven referenční teplotu +40°C. Pro zajištění dalšího provozu instalovaného systému třeba pečlivě posoudit další možnosti, jak udržet teplotu v rámci přijatelných provozních mezí, nejen samotných jističů, ale také dalších zařízení (např. Výkonnostní parametry jističe pak musí být redukovány, pře- devším význačných parametrů, jakými jsou maximální jmenovité provozní napětí jmenovitý trvalý proud. Nadmořská výška Až nadmořské výšky 2000 nad mořem nedochází jističů Tmax změnám jmenovitých výkonnostních parametrů. složení vzduchu, klesá izolační (dielektrický) odpor, snižuje chladicí schopnost vzduchu klesá atmosférický tlak. Nadmořská výška [m] 2000 3000 4000 5000 Jmenovité provozní napětí [V~] 690 600 500 440 Jmenovitý trvalý proud %Iu 100 90 .1 1/9 1SDC210A21F0001 1SDC210015D0202 Provozní teplota Jističe Tmax mohou být použity prostředí, kde teplota okolního vzduchu kolísá rozmezí od -25°C +70°C skladovány prostředí při teplotě -40°C +70°C
