Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 19 z 404

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální katalog Vzduchových jističů ABB zde!






Poznámky redaktora

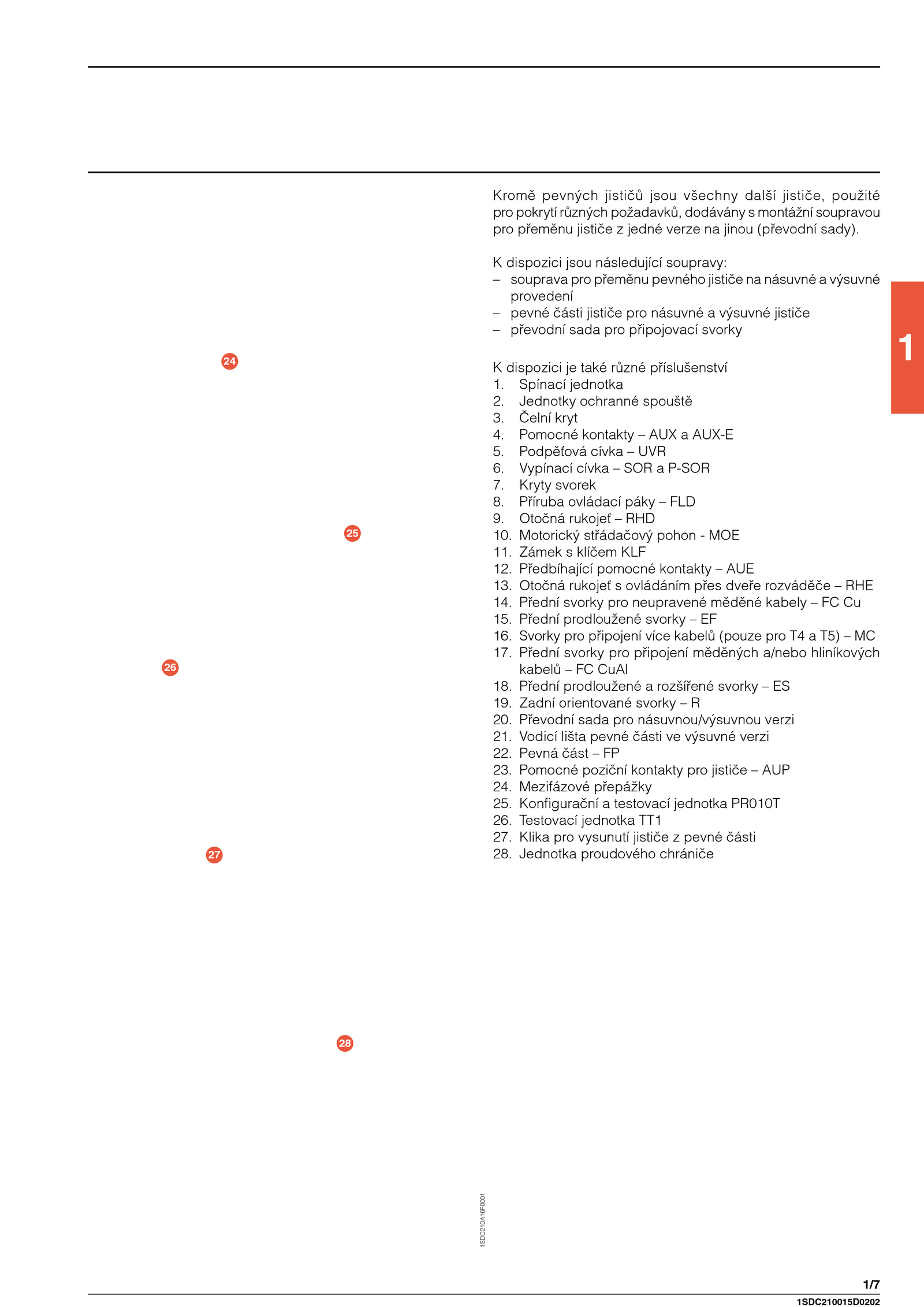

K dispozici jsou následující soupravy: – souprava pro přeměnu pevného jističe násuvné výsuvné provedení – pevné části jističe pro násuvné výsuvné jističe – převodní sada pro připojovací svorky K dispozici také různé příslušenství 1. Jednotky ochranné spouště 3. Spínací jednotka 2. Přední svorky pro připojení měděných a/nebo hliníkových kabelů CuAl 18. Předbíhající pomocné kontakty AUE 13. Podpěťová cívka UVR 6. Pevná část FP 23. Mezifázové přepážky 25. Příruba ovládací páky FLD 9. Motorický střádačový pohon MOE 11. Pomocné kontakty AUX AUX-E 5. Čelní kryt 4. Kryty svorek 8. Přední svorky pro neupravené měděné kabely Cu 15. Převodní sada pro násuvnou/výsuvnou verzi 21.1 1/7 1SDC210A16F0001 24 25 26 27 28 1SDC210015D0202 Kromě pevných jističů jsou všechny další jističe, použité pro pokrytí různých požadavků, dodávány montážní soupravou pro přeměnu jističe jedné verze jinou (převodní sady). Zadní orientované svorky R 20. Jednotka proudového chrániče . Pomocné poziční kontakty pro jističe AUP 24. Otočná rukojeť RHD 10. Zámek klíčem KLF 12. Vodicí lišta pevné části výsuvné verzi 22. Přední prodloužené rozšířené svorky ES 19. Svorky pro připojení více kabelů (pouze pro T5) MC 17. Vypínací cívka SOR P-SOR 7. Konfigurační testovací jednotka PR010T 26. Přední prodloužené svorky EF 16. Testovací jednotka TT1 27. Otočná rukojeť ovládáním přes dveře rozváděče RHE 14. Klika pro vysunutí jističe pevné části 28
