Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Používají pro vyvedení alarmového signálu směrem ven, pro připojení externího
nulového vodiče, připojení signalizační jednotce PR021/K, pro připojení řídicí jednotky PR212/
CI stykače nebo teplotního snímače PTC motoru slouží pro dvoucestnou komunikaci mezi
jističem dialogovým modulem vnějším prostředím, naopak.3
3/45
1SDC210015D0202

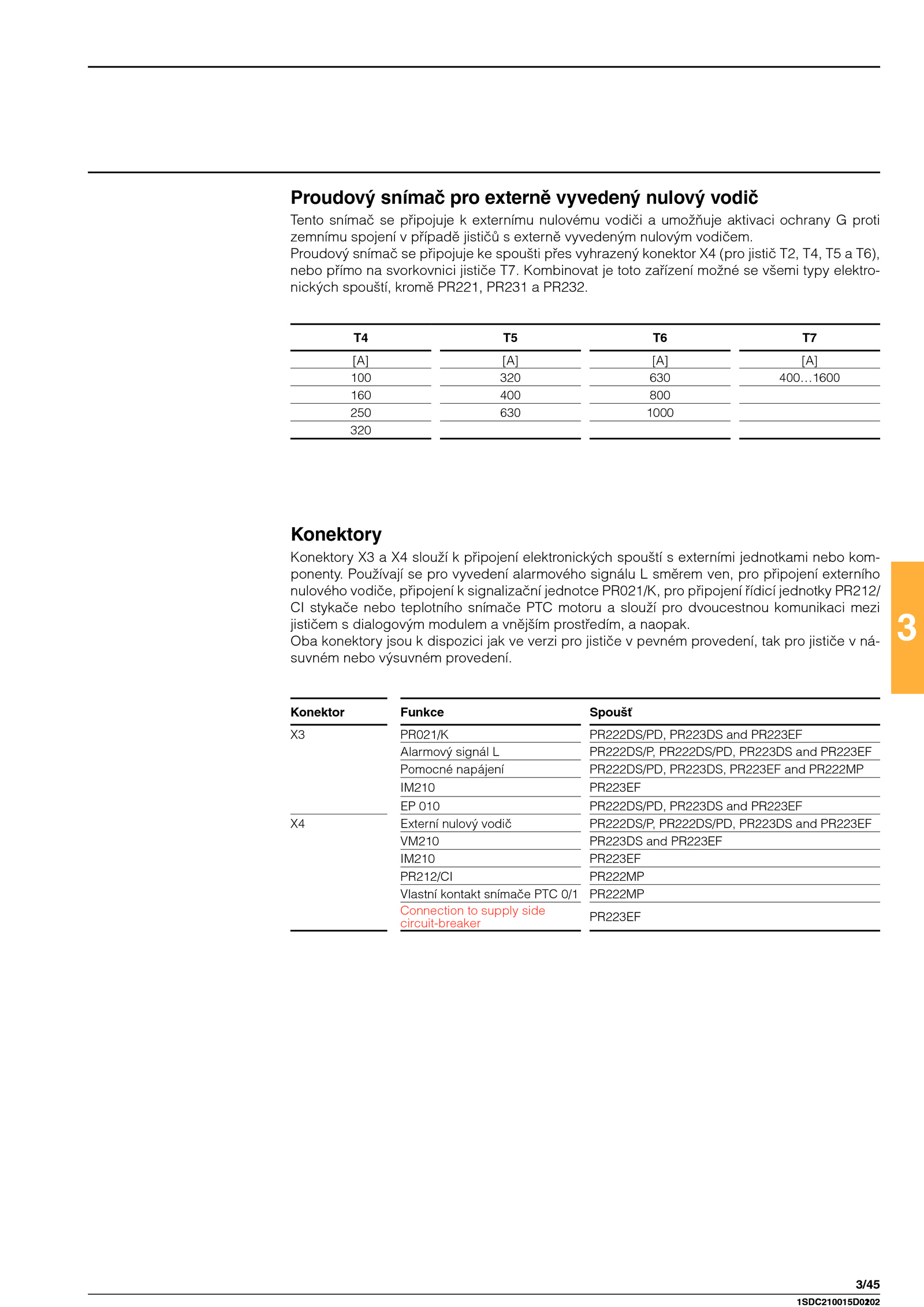

Proudový snímač pro externě vyvedený nulový vodič
Tento snímač připojuje externímu nulovému vodiči umožňuje aktivaci ochrany proti
zemnímu spojení případě jističů externě vyvedeným nulovým vodičem.
Oba konektory jsou dispozici jak verzi pro jističe pevném provedení, tak pro jističe ná-
suvném nebo výsuvném provedení.
T4 T7
[A] [A] [A] [A]
100 320 630 400…1600
160 400 800
250 630 1000
320
Konektory
Konektory slouží připojení elektronických spouští externími jednotkami nebo kom-
ponenty.
Proudový snímač připojuje spoušti přes vyhrazený konektor (pro jistič T2, T4, T6),
nebo přímo svorkovnici jističe T7.
Konektor Funkce Spoušť
X3 PR021/K PR222DS/PD, PR223DS and PR223EF
Alarmový signál PR222DS/P, PR222DS/PD, PR223DS and PR223EF
Pomocné napájení PR222DS/PD, PR223DS, PR223EF and PR222MP
IM210 PR223EF
EP 010 PR222DS/PD, PR223DS and PR223EF
X4 Externí nulový vodič PR222DS/P, PR222DS/PD, PR223DS and PR223EF
VM210 PR223DS and PR223EF
IM210 PR223EF
PR212/CI PR222MP
Vlastní kontakt snímače PTC 0/1 PR222MP
Connection supply side
circuit-breaker PR223EF
1SDC210015D0102
. Kombinovat toto zařízení možné všemi typy elektro-
nických spouští, kromě PR221, PR231 PR232
