Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
. Sestává grafického displeje, kterém jsou zobrazena všechna měření
a alarmy/jevy, které vykonala nebo které nastaly ochraně. Díky vysoké přesnosti,
která stejná jako ochrany, může toto rozhraní nahradit tradiční přístroje, aniž bylo třeba
používat transformátory proudu/napětí. praxi HMI030
připojuje přímo sériovou linkou ochraně.
Podmínky použití IM210 Hodnoty
Napájecí napětí 20%
Zvlnění ±5%
Provozní teplota -25 °C…+70 °C
Relativní vlhkost 5%.98%
Certifikace podle norem
Výrobek IEC 60068
Elektromagnetická kompatibilita IEC 61000
Rozhraní HMI030 přední straně rozváděče
Toto příslušenství, vhodné pro všechny typy ochran/spouští, určeno pro instalaci přední
stranu rozváděče.. Jednotka vyžaduje napájení DC. Uživatel může jednoduchým in-
tuitivním způsobem listovat navigačními tlačítky naměřenými hodnotami.
1SDC210015D0102
.3
3/41
ZS-S (S,EF)
ZS-G
ZS-S (S,EF)
ZS-G
IM210
MONITOR
EFDP
S G
1SDC210015D0202
IM210

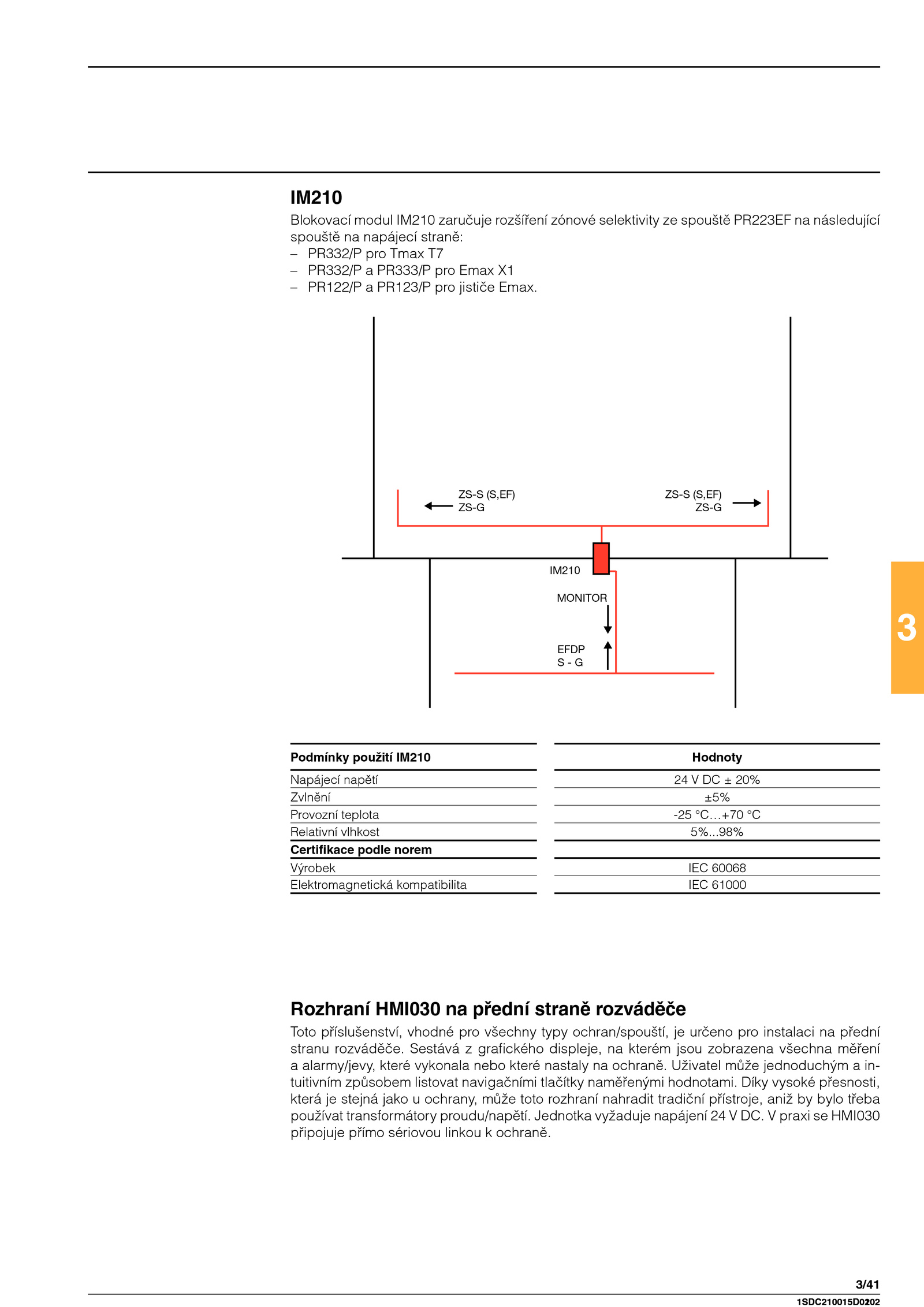

Blokovací modul IM210 zaručuje rozšíření zónové selektivity spouště PR223EF následující
spouště napájecí straně:
– PR332/P pro Tmax T7
– PR332/P PR333/P pro Emax X1
– PR122/P PR123/P pro jističe Emax
