Mechanismus vzájemného blokování tohoto jističe vytváří funkci vzájemného blokování pomocí
lanek, které připojí desce upevněné bok jističe.Takto lze vzájemně blokovat jističe vodorovném svislém uspořádání.
T1-T2-T3
T3-T4-T5-T6
Příslušenství
Ovládací mechanismy zámky
1SDC210015D0102
. Rámová skupina vyrobena kovu pákového blokovacího mechanismu.
U vertikálního blokování musí být spodní svorky horního jističe horní svorky spodního jističe
„zadního“ typu.
Je možno vytvořit následující kombinace vzájemného blokování: IO-OI-OO. Tento zadní mechanismus dodáván vodorovném
(MIR-H) svislém (MIR-V) provedení kompatibilní veškerým příslušenstvím montovaným
na přední stranu jističe chráničovými spouštěmi (pouze MIR-H).
T3
U jističů trojpólovém čtyřpólovém provedení, pevné nebo násuvné verzi, dispozici
mechanismus MIR pro vzájemné blokování. Aby bylo možno upevnit jističe montované přímo blokovací desku, třeba
uvést „1SDA050093R0001“
jako kódové objednací číslo příslušenství pro ten druhý jistič (nebo pro pevnou část), který
chcete vzájemně blokovat. přední strany tohoto mechanismu možno vložit visací zámek
a zafixovat polohu jističe (také možností uzamčení poloze O-O).3
3/34
1SDC210C88F00011SDC210C89F0001
1SDC210D26F00011SDC210D27F0001
1SDC210015D0202

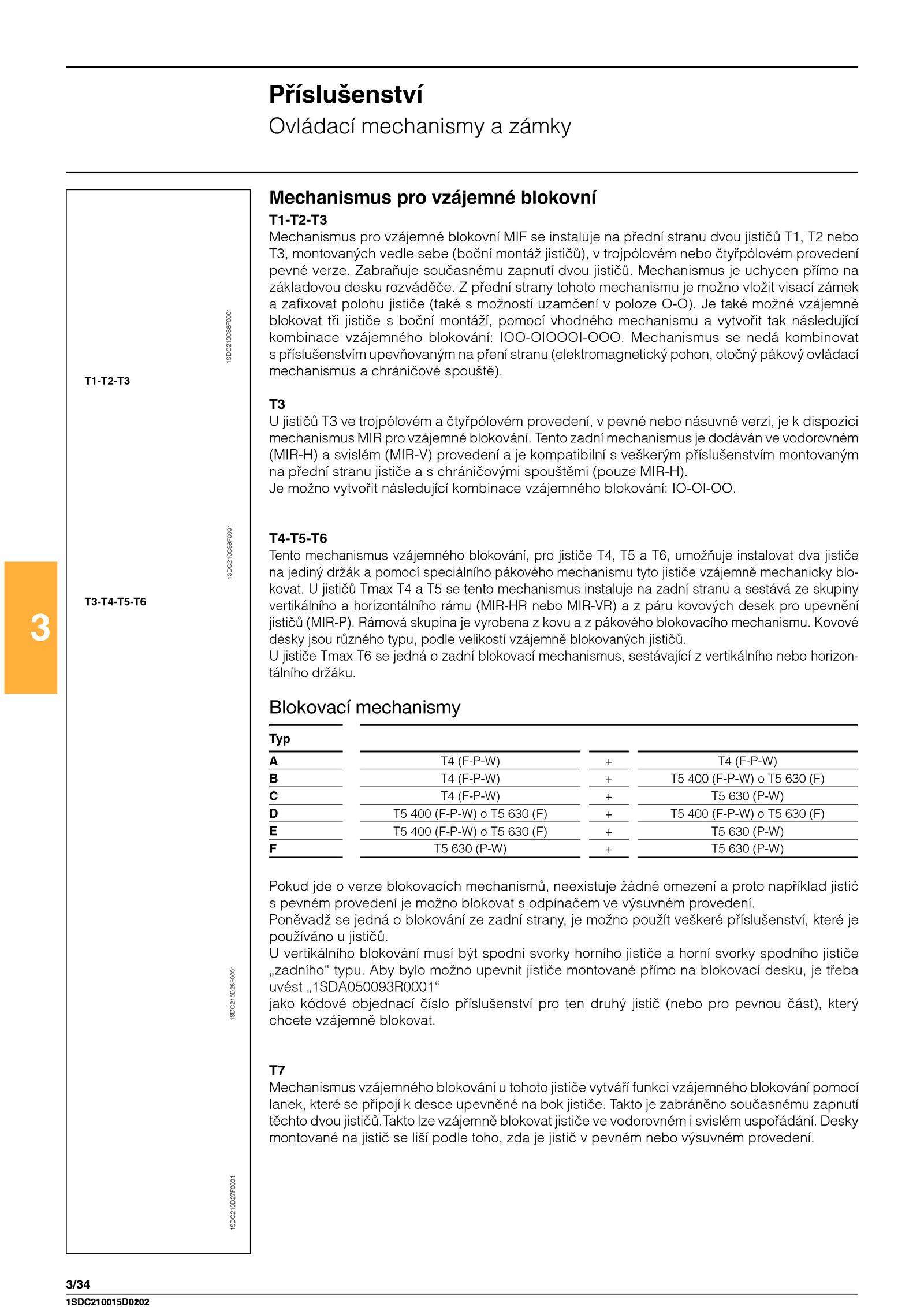

Mechanismus pro vzájemné blokovní
T1-T2-T3
Mechanismus pro vzájemné blokovní MIF instaluje přední stranu dvou jističů T1, nebo
T3, montovaných vedle sebe (boční montáž jističů), trojpólovém nebo čtyřpólovém provedení
pevné verze. Mechanismus nedá kombinovat
s příslušenstvím upevňovaným pření stranu (elektromagnetický pohon, otočný pákový ovládací
mechanismus chráničové spouště). Takto zabráněno současnému zapnutí
těchto dvou jističů. také možné vzájemně
blokovat tři jističe boční montáží, pomocí vhodného mechanismu vytvořit tak následující
kombinace vzájemného blokování: IOO-OIOOOI-OOO.
Blokovací mechanismy
Typ
A (F-P-W) (F-P-W)
B (F-P-W) 400 (F-P-W) 630 (F)
C (F-P-W) 630 (P-W)
D 400 (F-P-W) 630 (F) 400 (F-P-W) 630 (F)
E 400 (F-P-W) 630 (F) 630 (P-W)
F 630 (P-W) 630 (P-W)
Pokud jde verze blokovacích mechanismů, neexistuje žádné omezení proto například jistič
s pevném provedení možno blokovat odpínačem výsuvném provedení. jističů Tmax tento mechanismus instaluje zadní stranu sestává skupiny
vertikálního horizontálního rámu (MIR-HR nebo MIR-VR) páru kovových desek pro upevnění
jističů (MIR-P). Kovové
desky jsou různého typu, podle velikostí vzájemně blokovaných jističů. Zabraňuje současnému zapnutí dvou jističů.
U jističe Tmax jedná zadní blokovací mechanismus, sestávající vertikálního nebo horizon-
tálního držáku. Mechanismus uchycen přímo na
základovou desku rozváděče. Desky
montované jistič liší podle toho, zda jistič pevném nebo výsuvném provedení.
Poněvadž jedná blokování zadní strany, možno použít veškeré příslušenství, které je
používáno jističů.
T4-T5-T6
Tento mechanismus vzájemného blokování, pro jističe T4, T6, umožňuje instalovat dva jističe
na jediný držák pomocí speciálního pákového mechanismu tyto jističe vzájemně mechanicky blo-
kovat
