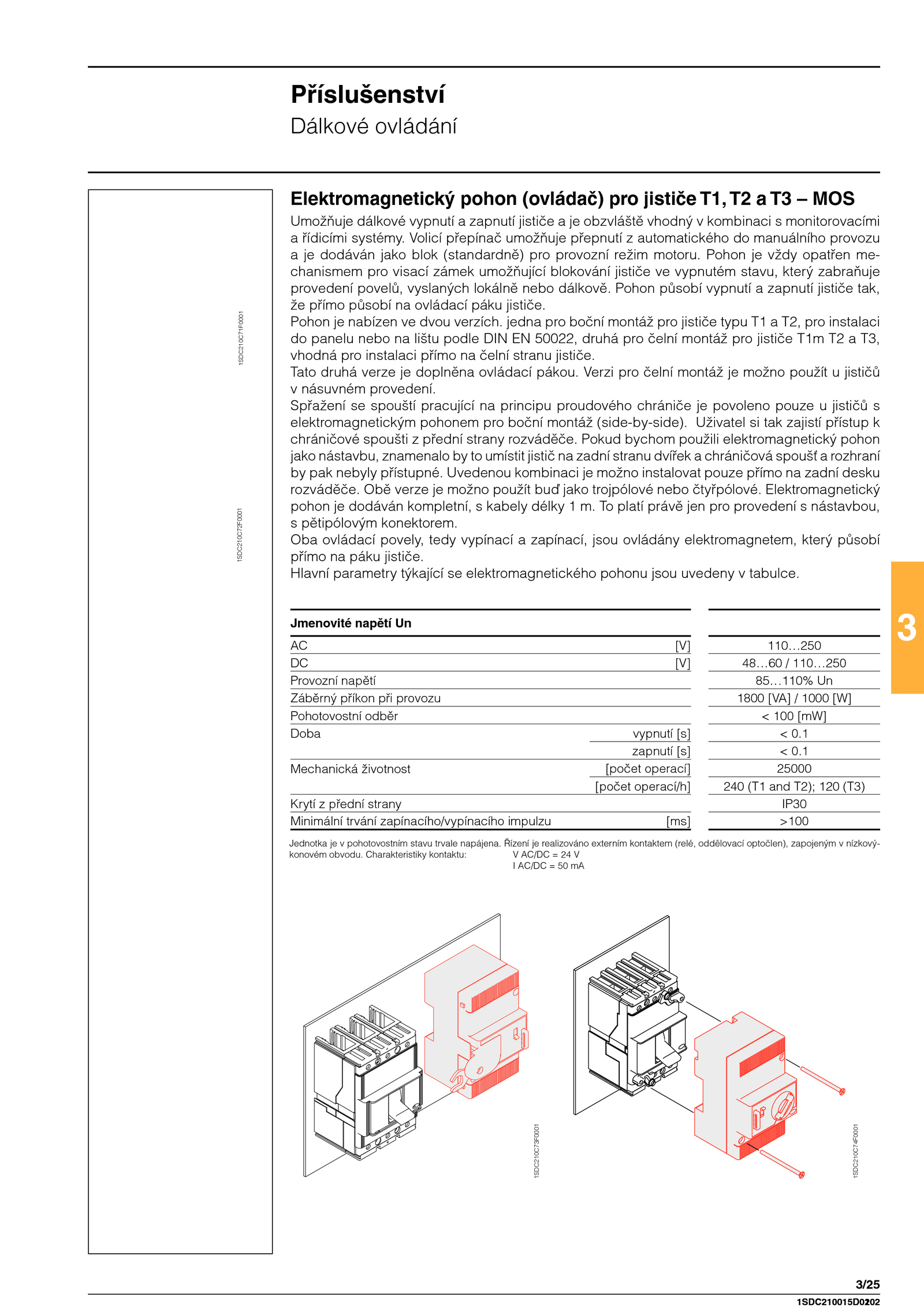

Elektromagnetický pohon (ovládač) pro jističe T1,T2 MOS
Umožňuje dálkové vypnutí zapnutí jističe obzvláště vhodný kombinaci monitorovacími
a řídicími systémy. Pohon působí vypnutí zapnutí jističe tak,
že přímo působí ovládací páku jističe.
Spřažení spouští pracující principu proudového chrániče povoleno pouze jističů s
elektromagnetickým pohonem pro boční montáž (side-by-side).
Jmenovité napětí Un
AC [V] 110…250
DC [V] 48…60 110…250
Provozní napětí 85…110% Un
Záběrný příkon při provozu 1800 [VA] 1000 [W]
Pohotovostní odběr 100 [mW]
Doba vypnutí [s] 0.
Pohon nabízen dvou verzích. jedna pro boční montáž pro jističe typu T2, pro instalaci
do panelu nebo lištu podle DIN 50022, druhá pro čelní montáž pro jističe T1m T3,
vhodná pro instalaci přímo čelní stranu jističe. Uživatel tak zajistí přístup k
chráničové spoušti přední strany rozváděče.
Oba ovládací povely, tedy vypínací zapínací, jsou ovládány elektromagnetem, který působí
přímo páku jističe.
Hlavní parametry týkající elektromagnetického pohonu jsou uvedeny tabulce. Elektromagnetický
pohon dodáván kompletní, kabely délky platí právě jen pro provedení nástavbou,
s pětipólovým konektorem. Charakteristiky kontaktu: AC/DC V
I AC/DC mA
1SDC210015D0102
.1
zapnutí [s] 0. Řízení realizováno externím kontaktem (relé, oddělovací optočlen), zapojeným nízkový-
konovém obvodu. Pokud bychom použili elektromagnetický pohon
jako nástavbu, znamenalo umístit jistič zadní stranu dvířek chráničová spoušť rozhraní
by pak nebyly přístupné.
Tato druhá verze doplněna ovládací pákou. Volicí přepínač umožňuje přepnutí automatického manuálního provozu
a dodáván jako blok (standardně) pro provozní režim motoru.1
Mechanická životnost [počet operací] 25000
[počet operací/h] 240 (T1 and T2); 120 (T3)
Krytí přední strany IP30
Minimální trvání zapínacího/vypínacího impulzu [ms] >100
Příslušenství
Dálkové ovládání
Jednotka pohotovostním stavu trvale napájena. Verzi pro čelní montáž možno použít jističů
v násuvném provedení. Uvedenou kombinaci možno instalovat pouze přímo zadní desku
rozváděče. Obě verze možno použít buď jako trojpólové nebo čtyřpólové. Pohon vždy opatřen me-
chanismem pro visací zámek umožňující blokování jističe vypnutém stavu, který zabraňuje
provedení povelů, vyslaných lokálně nebo dálkově
