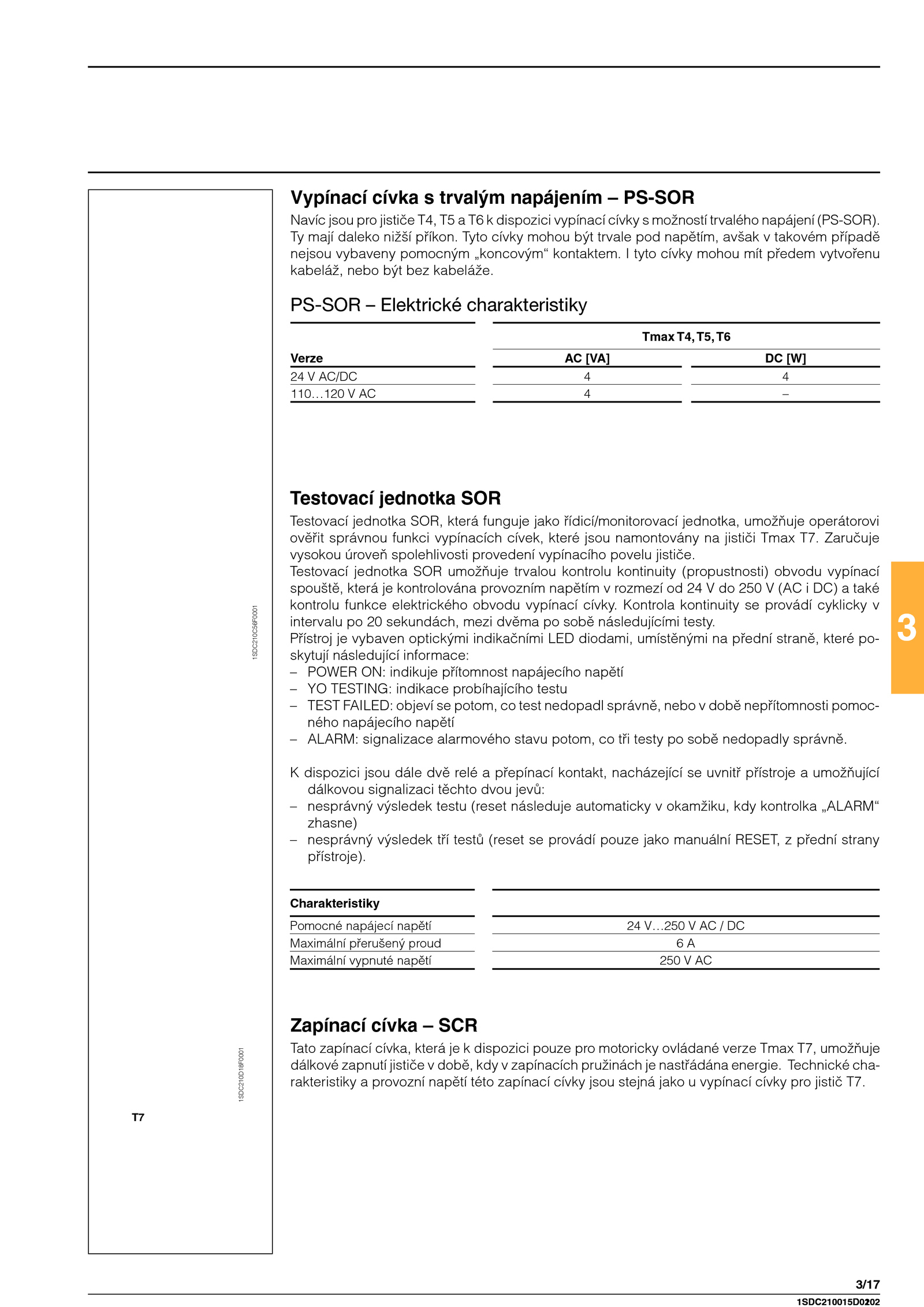

PS-SOR Elektrické charakteristiky
Tmax T4,T5,T6
Verze [VA] [W]
24 AC/DC 4
110…120 –
Testovací jednotka SOR
Testovací jednotka SOR, která funguje jako řídicí/monitorovací jednotka, umožňuje operátorovi
ověřit správnou funkci vypínacích cívek, které jsou namontovány jističi Tmax T7.
Přístroj vybaven optickými indikačními LED diodami, umístěnými přední straně, které po-
skytují následující informace:
– POWER ON: indikuje přítomnost napájecího napětí
– TESTING: indikace probíhajícího testu
– TEST FAILED: objeví potom, test nedopadl správně, nebo době nepřítomnosti pomoc-
ného napájecího napětí
– ALARM: signalizace alarmového stavu potom, tři testy sobě nedopadly správně. Kontrola kontinuity provádí cyklicky v
intervalu sekundách, mezi dvěma sobě následujícími testy.
Testovací jednotka SOR umožňuje trvalou kontrolu kontinuity (propustnosti) obvodu vypínací
spouště, která kontrolována provozním napětím rozmezí 250 (AC DC) také
kontrolu funkce elektrického obvodu vypínací cívky. Technické cha-
rakteristiky provozní napětí této zapínací cívky jsou stejná jako vypínací cívky pro jistič T7. Zaručuje
vysokou úroveň spolehlivosti provedení vypínacího povelu jističe.
K dispozici jsou dále dvě relé přepínací kontakt, nacházející uvnitř přístroje umožňující
dálkovou signalizaci těchto dvou jevů:
– nesprávný výsledek testu (reset následuje automaticky okamžiku, kdy kontrolka „ALARM“
zhasne)
– nesprávný výsledek tří testů (reset provádí pouze jako manuální RESET, přední strany
přístroje).
Ty mají daleko nižší příkon.3
3/17
1SDC210C56F0001
T7
1SDC210D18F0001
1SDC210015D0202
Vypínací cívka trvalým napájením PS-SOR
Navíc jsou pro jističe T4, dispozici vypínací cívky možností trvalého napájení (PS-SOR). Tyto cívky mohou být trvale pod napětím, avšak takovém případě
nejsou vybaveny pomocným „koncovým“ kontaktem.
Charakteristiky
Pomocné napájecí napětí V…250 DC
Maximální přerušený proud A
Maximální vypnuté napětí 250 AC
Zapínací cívka SCR
Tato zapínací cívka, která dispozici pouze pro motoricky ovládané verze Tmax T7, umožňuje
dálkové zapnutí jističe době, kdy zapínacích pružinách nastřádána energie.
1SDC210015D0102
. tyto cívky mohou mít předem vytvořenu
kabeláž, nebo být bez kabeláže
