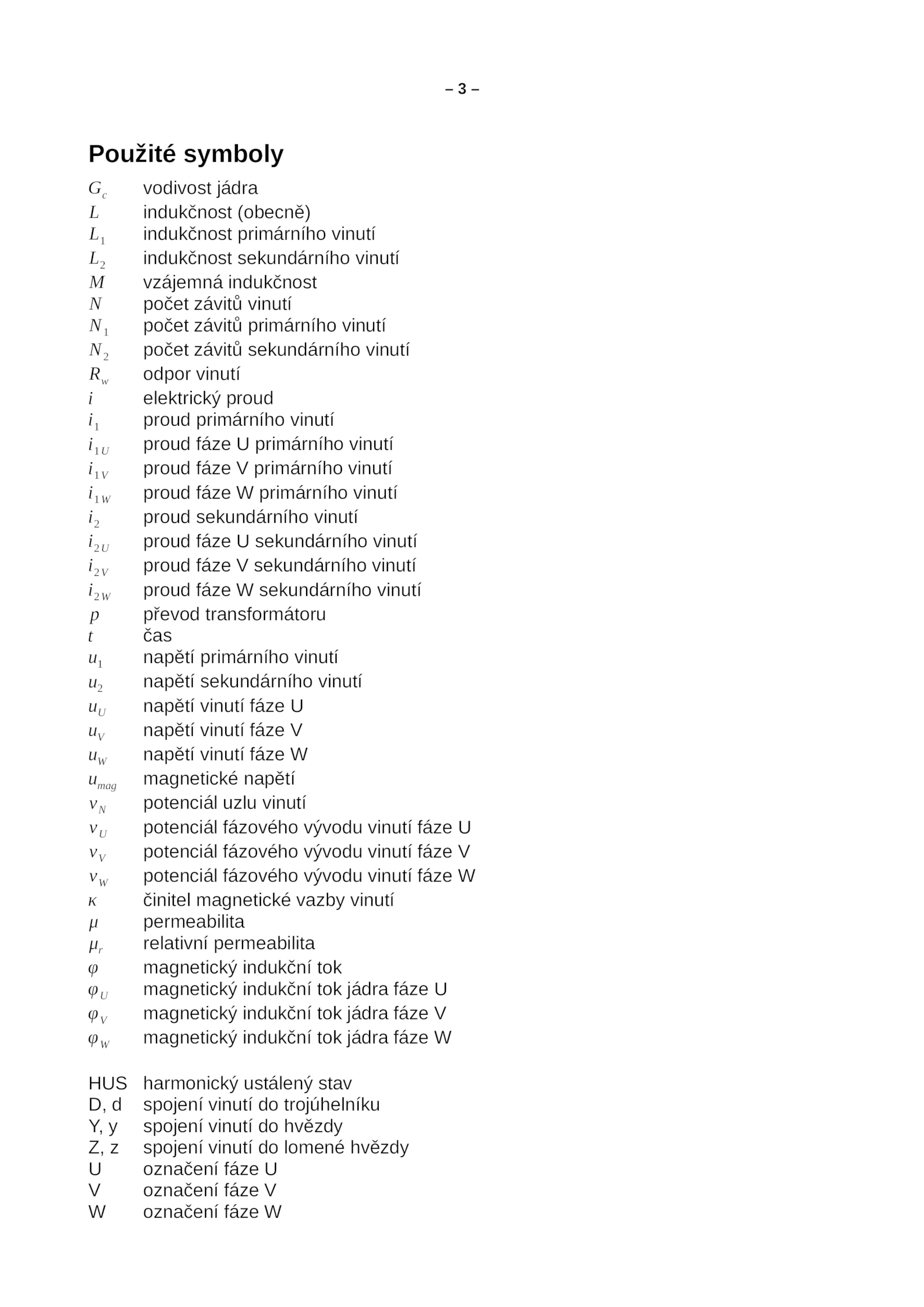

Použité symboly
Gc vodivost jádra
L indukčnost (obecně)
L1 indukčnost primárního vinutí
L2 indukčnost sekundárního vinutí
M vzájemná indukčnost
N počet závitů vinutí
N1 počet závitů primárního vinutí
N2 počet závitů sekundárního vinutí
Rw odpor vinutí
i elektrický proud
i1 proud primárního vinutí
i1U proud fáze primárního vinutí
i1V proud fáze primárního vinutí
i1W proud fáze primárního vinutí
i2 proud sekundárního vinutí
i2U proud fáze sekundárního vinutí
i2V proud fáze sekundárního vinutí
i2W proud fáze sekundárního vinutí
p převod transformátoru
t čas
u1 napětí primárního vinutí
u2 napětí sekundárního vinutí
uU napětí vinutí fáze U
uV napětí vinutí fáze V
uW napětí vinutí fáze W
umag magnetické napětí
vN potenciál uzlu vinutí
vU potenciál fázového vývodu vinutí fáze U
vV potenciál fázového vývodu vinutí fáze V
vW potenciál fázového vývodu vinutí fáze W
κ činitel magnetické vazby vinutí
μ permeabilita
μr relativní permeabilita
φ magnetický indukční tok
φU magnetický indukční tok jádra fáze U
φV magnetický indukční tok jádra fáze V
φW magnetický indukční tok jádra fáze W
HUS harmonický ustálený stav
D, spojení vinutí trojúhelníku
Y, spojení vinutí hvězdy
Z, spojení vinutí lomené hvězdy
U označení fáze U
V označení fáze V
W označení fáze
