Test končí vybavením jističe.
připojeníTD500 zobrazí následující obrazovka. Kurzor bliká frekvencí 0,5 Hz.
Stisknutím <ESC> opustí obrazovka.
Hodnotu možné změnit.
Tuto obrazovku možné identifikovat slovem„Trip“ (Vybaveno), které zobrazeno pravém horním rohu.
Zobrazená hodnota proudu uvádí proud momentě vybavení.B79
Kompaktní jističe 3VA MO1-2020-CZ
B

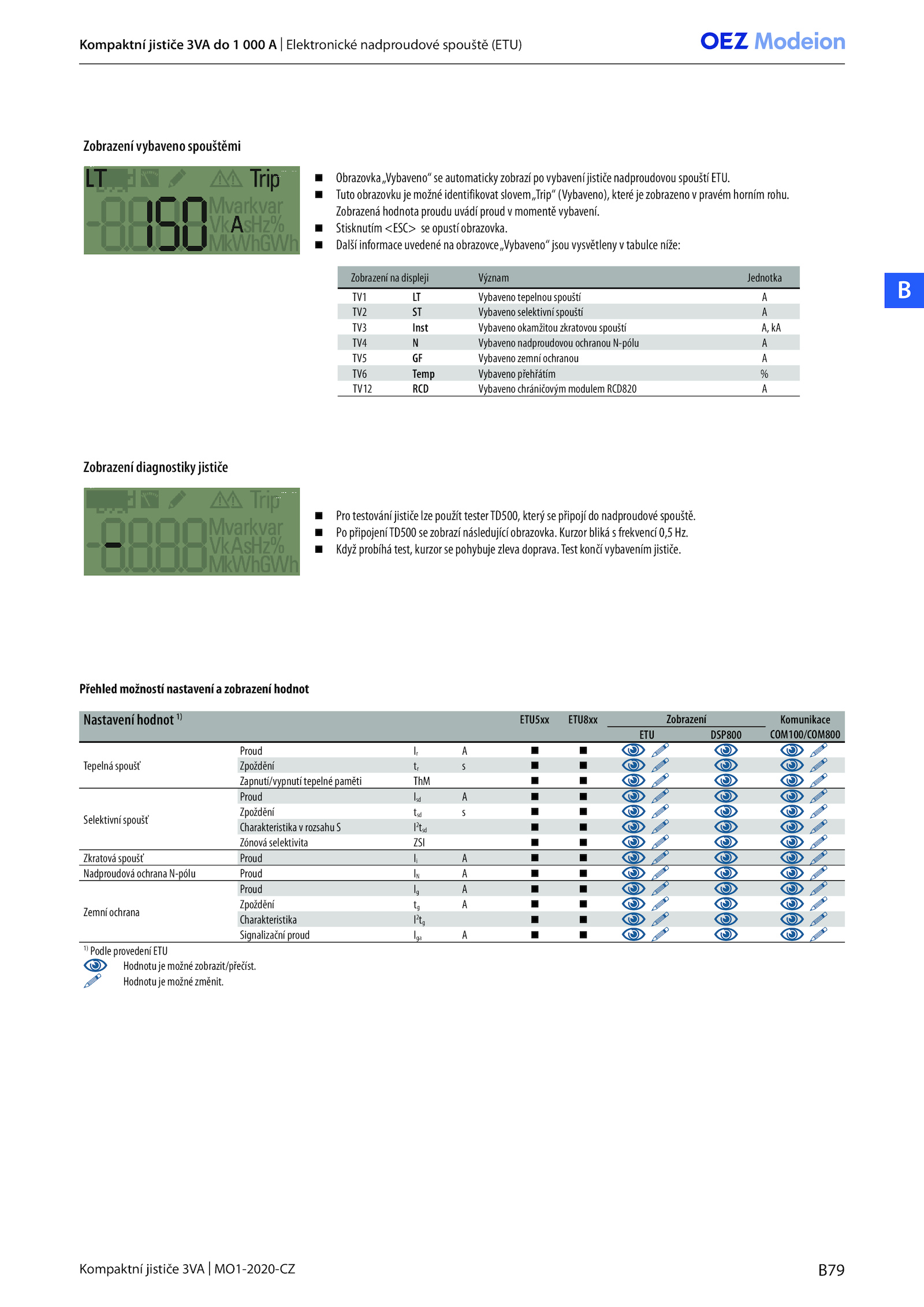

Zobrazení vybaveno spouštěmi
Obrazovka„Vybaveno“ automaticky zobrazí vybavení jističe nadproudovou spouští ETU.
Přehled možností nastavení zobrazení hodnot
Kompaktní jističe 3VA 000 Elektronické nadproudové spouště (ETU)
.
Zobrazení displeji Význam Jednotka
TV1 Vybaveno tepelnou spouští A
TV2 Vybaveno selektivní spouští A
TV3 Inst Vybaveno okamžitou zkratovou spouští kA
TV4 Vybaveno nadproudovou ochranou N-pólu A
TV5 Vybaveno zemní ochranou A
TV6 Temp Vybaveno přehřátím %
TV12 RCD Vybaveno chráničovým modulem RCD820 A
Nastavení hodnot ETU5xx ETU8xx Zobrazení Komunikace
ETU DSP800 COM100/COM800
Tepelná spoušť
Proud
Zpoždění
Zapnutí/vypnutí tepelné paměti ThM
Selektivní spoušť
Proud Isd
Zpoždění tsd
Charakteristika rozsahu I2
tsd
Zónová selektivita ZSI
Zkratová spoušť Proud
Nadproudová ochrana N-pólu Proud
Zemní ochrana
Proud
Zpoždění
Charakteristika I2
tg
Signalizační proud Iga
1)
Podle provedení ETU
Hodnotu možné zobrazit/přečíst.
Když probíhá test, kurzor pohybuje zleva doprava.
Další informace uvedené obrazovce„Vybaveno“ jsou vysvětleny tabulce níže:
Zobrazení diagnostiky jističe
Pro testování jističe lze použít testerTD500, který připojí nadproudové spouště
