Kompaktní jističe 3VA

| Kategorie: Katalog  | Tento dokument chci!

... pro jištění vedení, generátorů a motorů do 1.600A

Vydal: OEZ s.r.o.

Strana 87 z 500







Poznámky redaktora

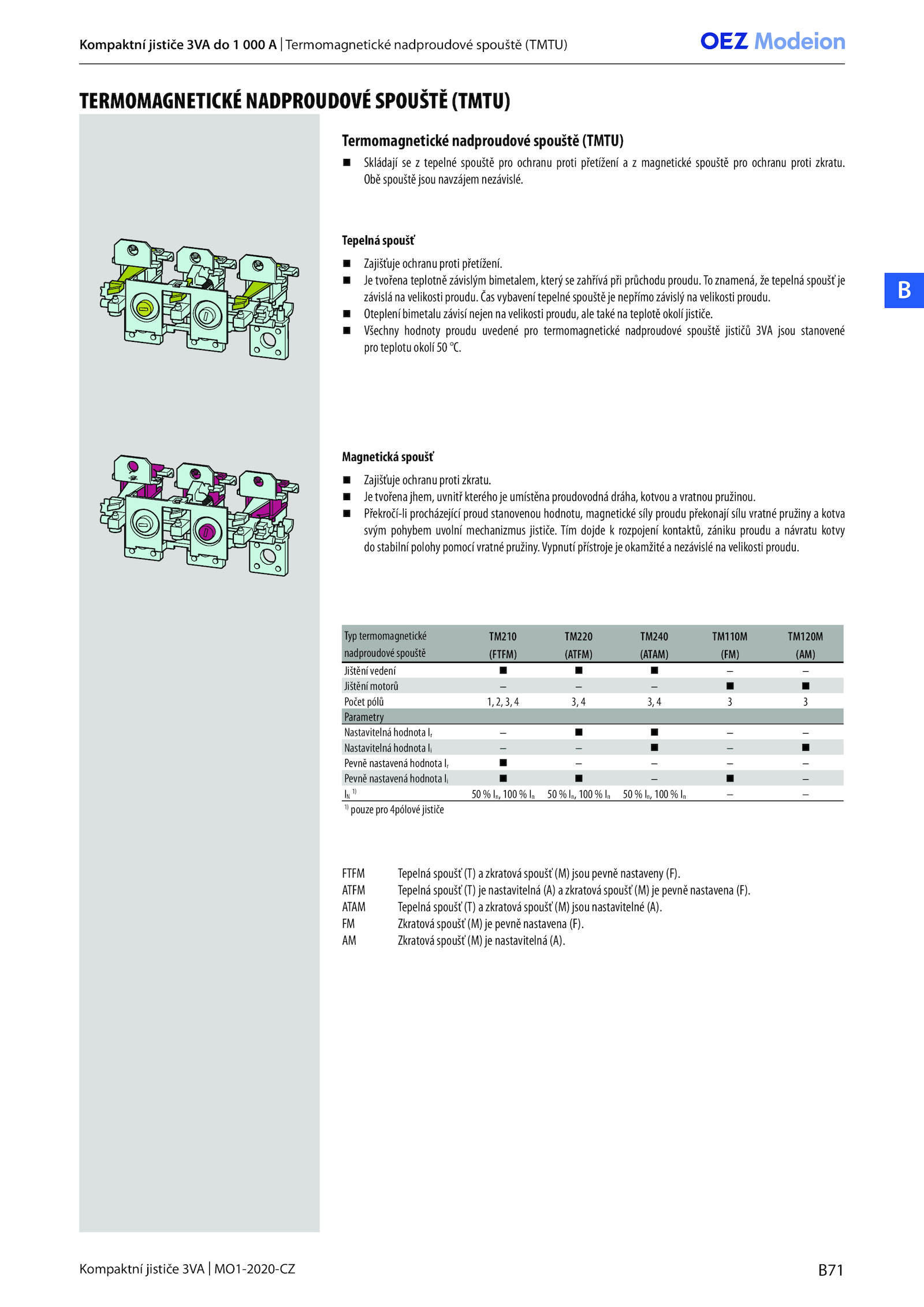

Kompaktní jističe 3VA 000 Termomagnetické nadproudové spouště (TMTU) . Je tvořena jhem, uvnitř kterého umístěna proudovodná dráha, kotvou vratnou pružinou. Zajišťuje ochranu proti zkratu. Překročí-li procházející proud stanovenou hodnotu, magnetické síly proudu překonají sílu vratné pružiny kotva svým pohybem uvolní mechanizmus jističe. ATFM Tepelná spoušť (T) nastavitelná (A) zkratová spoušť (M) pevně nastavena (F). Všechny hodnoty proudu uvedené pro termomagnetické nadproudové spouště jističů 3VA jsou stanovené pro teplotu okolí °C. FM Zkratová spoušť (M) pevně nastavena (F). Tím dojde rozpojení kontaktů, zániku proudu návratu kotvy do stabilní polohy pomocí vratné pružiny. Je tvořena teplotně závislým bimetalem, který zahřívá při průchodu proudu. Čas vybavení tepelné spouště nepřímo závislý velikosti proudu. Typ termomagnetické nadproudové spouště TM210 TM220 TM240 TM110M TM120M (FTFM) (ATFM) (ATAM) (FM) (AM) Jištění vedení – Jištění motorů  Počet pólů 3 Parametry Nastavitelná hodnota – Nastavitelná hodnota  Pevně nastavená hodnota – Pevně nastavená hodnota – IN 1) 50 In, 100 In, 100 In, 100 – 1) pouze pro 4pólové jističe FTFM Tepelná spoušť (T) zkratová spoušť (M) jsou pevně nastaveny (F). Zajišťuje ochranu proti přetížení. AM Zkratová spoušť (M) nastavitelná (A).Vypnutí přístroje okamžité nezávislé velikosti proudu. ATAM Tepelná spoušť (T) zkratová spoušť (M) jsou nastavitelné (A). Oteplení bimetalu závisí nejen velikosti proudu, ale také teplotě okolí jističe.To znamená, tepelná spoušť je závislá velikosti proudu. Obě spouště jsou navzájem nezávislé.B71 Kompaktní jističe 3VA MO1-2020-CZ B TERMOMAGNETICKÉ NADPROUDOVÉ SPOUŠTĚ (TMTU) Termomagnetické nadproudové spouště (TMTU) Tepelná spoušť Magnetická spoušť Skládají tepelné spouště pro ochranu proti přetížení magnetické spouště pro ochranu proti zkratu
