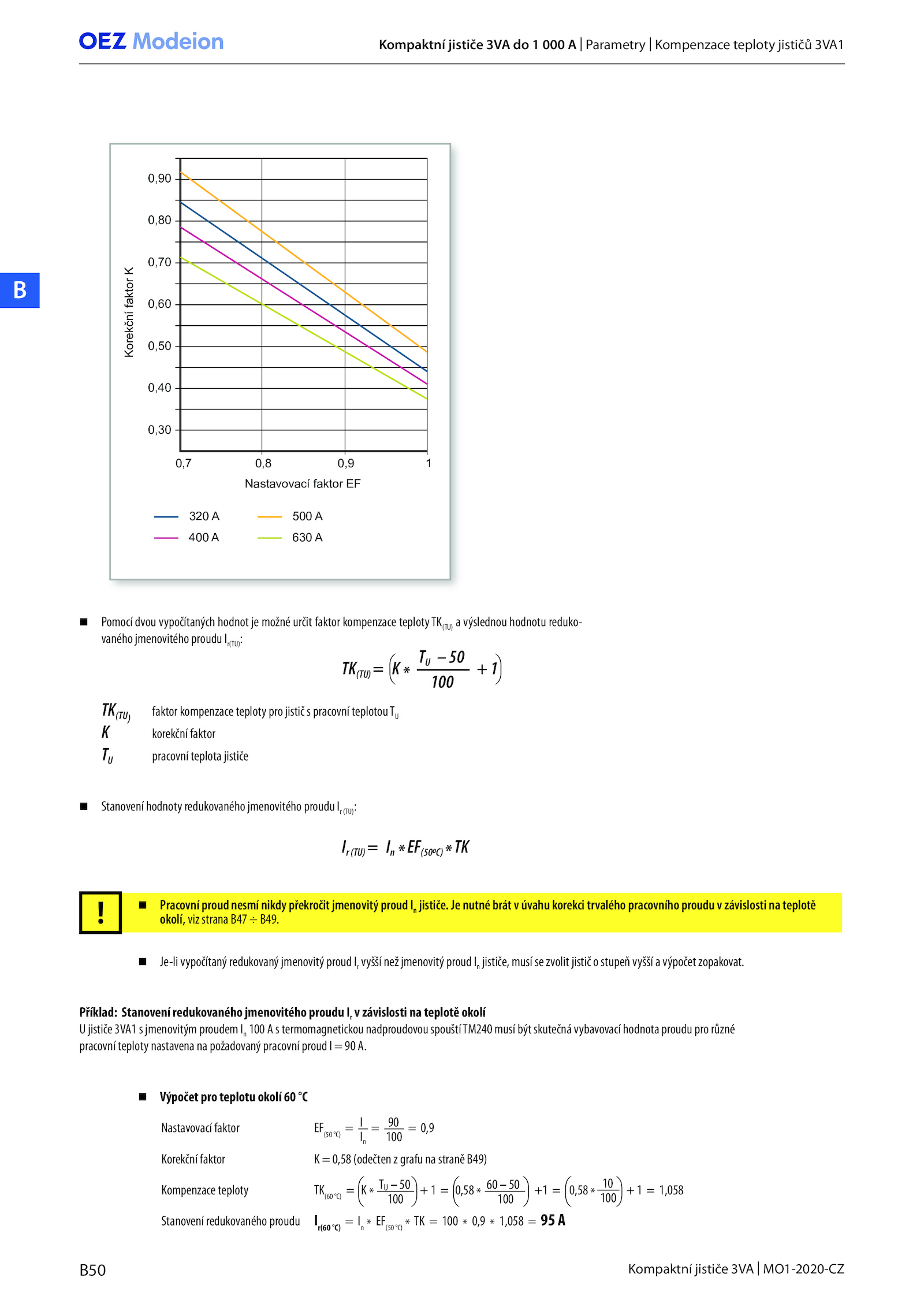

Pomocí dvou vypočítaných hodnot možné určit faktor kompenzace teplotyTK(TU) výslednou hodnotu reduko-
vaného jmenovitého proudu Ir(TU):
TK(TU)
faktor kompenzace teploty pro jistič pracovní teplotouTU
K korekční faktor
TU pracovní teplota jističe
Stanovení hodnoty redukovaného jmenovitého proudu (TU):
TK(TU)= K*
TU –50
100
+1
Ir(TU)= *EF(50oC)*TK
! Pracovní proud nesmí nikdy překročit jmenovitý proud jističe.B50 Kompaktní jističe 3VA MO1-2020-CZ
B
Nastavovací faktor EF
.
Výpočet pro teplotu okolí °C
Nastavovací faktor EF(50 °C)
= 0,9
Korekční faktor 0,58 (odečten grafu straně B49)
Kompenzace teploty TK(60 °C)
= 0,58 0,58 1,058
Stanovení redukovaného proudu Ir(60 °C)
= EF(50 °C) 100 0,9 1,058 A
In
I
100
TU 50
100
60 50
100
10
100
90
Kompaktní jističe 3VA 000 Parametry Kompenzace teploty jističů 3VA1
.
Příklad: Stanovení redukovaného jmenovitého proudu závislosti teplotě okolí
U jističe 3VA1 jmenovitým proudem 100 termomagnetickou nadproudovou spouštíTM240 musí být skutečná vybavovací hodnota proudu pro různé
pracovní teploty nastavena požadovaný pracovní proud A. nutné brát úvahu korekci trvalého pracovního proudu závislosti teplotě
okolí, viz strana B47 B49.
Je-li vypočítaný redukovaný jmenovitý proud vyšší než jmenovitý proud jističe, musí zvolit jistič stupeň vyšší výpočet zopakovat
