Vypínací charakteristika elektronické nadproudové spouště může být jemně operativně nastavena tak, aby
vybavila jistič přesně čase, který pro daný nadproud potřebný.
Elektronické nadproudové spouště jejich koordinace spínacím systémem
Úkolem jističů především rozpojit obvod případě poruchy elektrickém rozvodu.
Vhodnou volbou jmenovitých proudů jističů správným nastavením jejich nadproudových spouští lze pak
dosáhnout nejen vhodného jištění, ale vysoké meze selektivity.Účelemselektivityjeminimalizovatnásledkyporuchyvesmysludobytrváníarozsahuoblastipostižené
poruchou.
Připoužitívhodnýchjističůspoměremvelikostíjmenovitýchproudůnejméně1:2,5avolběvhodnýchtřídvypínací
schopnosti lze zajistit selektivní vypínání přímo místě elektroinstalace postižené poruchou mezní zkratové
vypínací schopnosti.
Neselektivní Selektivní
Místo zkratu
Selektivita jističi 3VA2
Jističe 3VA2 jsou navrženy tak, aby zajišťovaly vynikající selektivní vypínání kombinaci optimálním omezením
proudu vynikající vypínací schopností. případě největších zkratů potom pomáhá
rychlému vypnutí jističe okamžité rozpojení jeho kontaktů vlivem dynamických účinků zkratového proudu.Ostatníjisticípřístrojenastejnéproudovédráze
nevypínají. Pro tento účel jsou jističe
3VA2 vybaveny inteligentními elektronickými nadproudovými spouštěmi, které lze kombinovat měřicími
a komunikačními funkcemi.
Těchto požadavků jističe 3VA2 konstrukčně dosaženo následovně:
– rotačním kontaktním systémem dvojitým přerušením pro vysoce dynamické rozpojování
– koordinovanými elektronickými nadproudovými spouštěmi
– dynamickou selektivitou.

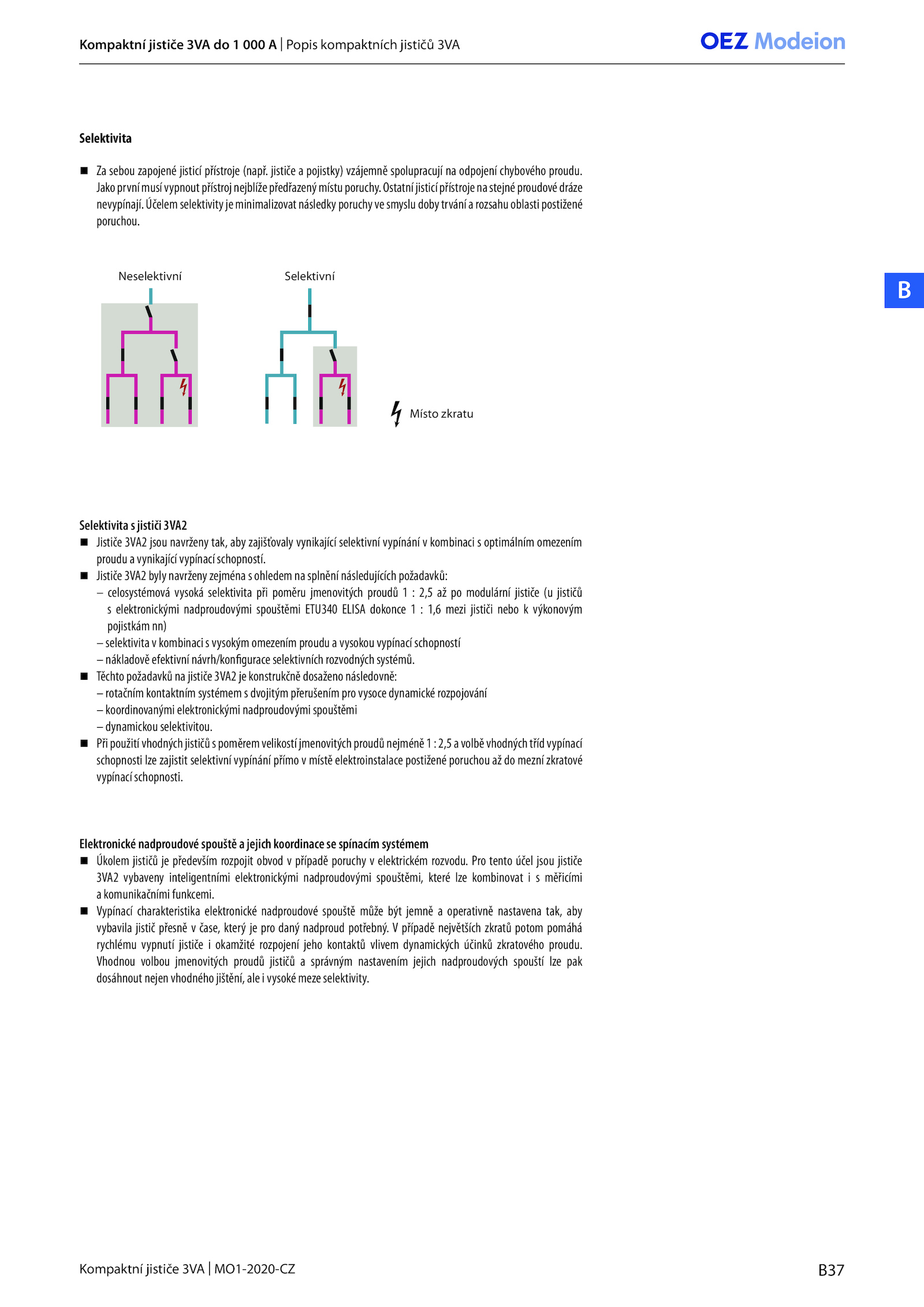

Kompaktní jističe 3VA 000 Popis kompaktních jističů 3VA
.
Jakoprvnímusívypnoutpřístrojnejblížepředřazenýmístuporuchy.B37
Kompaktní jističe 3VA MO1-2020-CZ
B
Selektivita
Za sebou zapojené jisticí přístroje (např. jističe pojistky) vzájemně spolupracují odpojení chybového proudu.
Jističe 3VA2 byly navrženy zejména ohledem splnění následujících požadavků:
– celosystémová vysoká selektivita při poměru jmenovitých proudů 2,5 modulární jističe jističů
s elektronickými nadproudovými spouštěmi ETU340 ELISA dokonce 1,6 mezi jističi nebo výkonovým
pojistkám nn)
– selektivita kombinaci vysokým omezením proudu vysokou vypínací schopností
– nákladově efektivní návrh/konfigurace selektivních rozvodných systémů
