Všechny tyto požadavky vyžadují několikamilimetrovou mezeru mezi výřezem přístrojem.

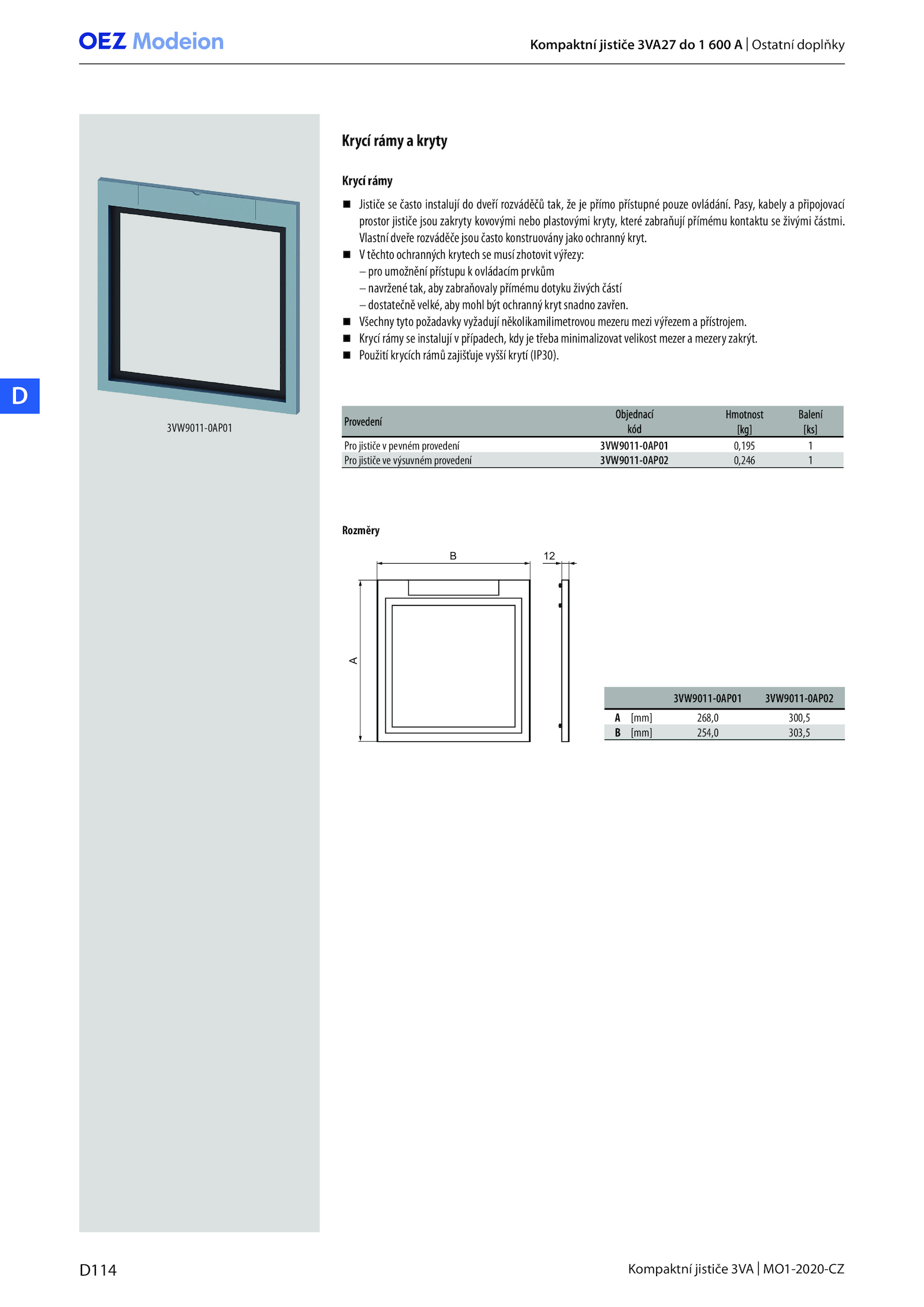

Krycí rámy
Provedení
Provedení
Objednací
Objednací
kód
kód
Hmotnost
Hmotnost Balení
Balení
[kg]
[kg] [ks]
[ks]
Pro jističe pevném provedení 3VW9011-0AP01 0,195 1
Pro jističe výsuvném provedení 3VW9011-0AP02 0,246 1
12
B
A
Rozměry
3VW9011-0AP01 3VW9011-0AP02
A [mm] 268,0 300,5
B [mm] 254,0 303,5
Kompaktní jističe 3VA27 600 Ostatní doplňky
. Pasy, kabely připojovací
prostor jističe jsou zakryty kovovými nebo plastovými kryty, které zabraňují přímému kontaktu živými částmi.
Krycí rámy instalují případech, kdy třeba minimalizovat velikost mezer mezery zakrýt.
V těchto ochranných krytech musí zhotovit výřezy:
– pro umožnění přístupu ovládacím prvkům
– navržené tak, aby zabraňovaly přímému dotyku živých částí
– dostatečně velké, aby mohl být ochranný kryt snadno zavřen.
Vlastní dveře rozváděče jsou často konstruovány jako ochranný kryt.
Použití krycích rámů zajišťuje vyšší krytí (IP30).D114 Kompaktní jističe 3VA MO1-2020-CZ
D
Krycí rámy kryty
3VW9011-0AP01
Jističe často instalují dveří rozváděčů tak, přímo přístupné pouze ovládání
