Reziduální proudy lze měřit rozsahu A.
Transformátor připojen svorkovnici pomocných obvodů jističe.D74 Kompaktní jističe 3VA MO1-2020-CZ
D
GF1
GF2
N
L1 L3
PE
4
1
2
3
L1
L2
L3
N
T6
PE
3VA27

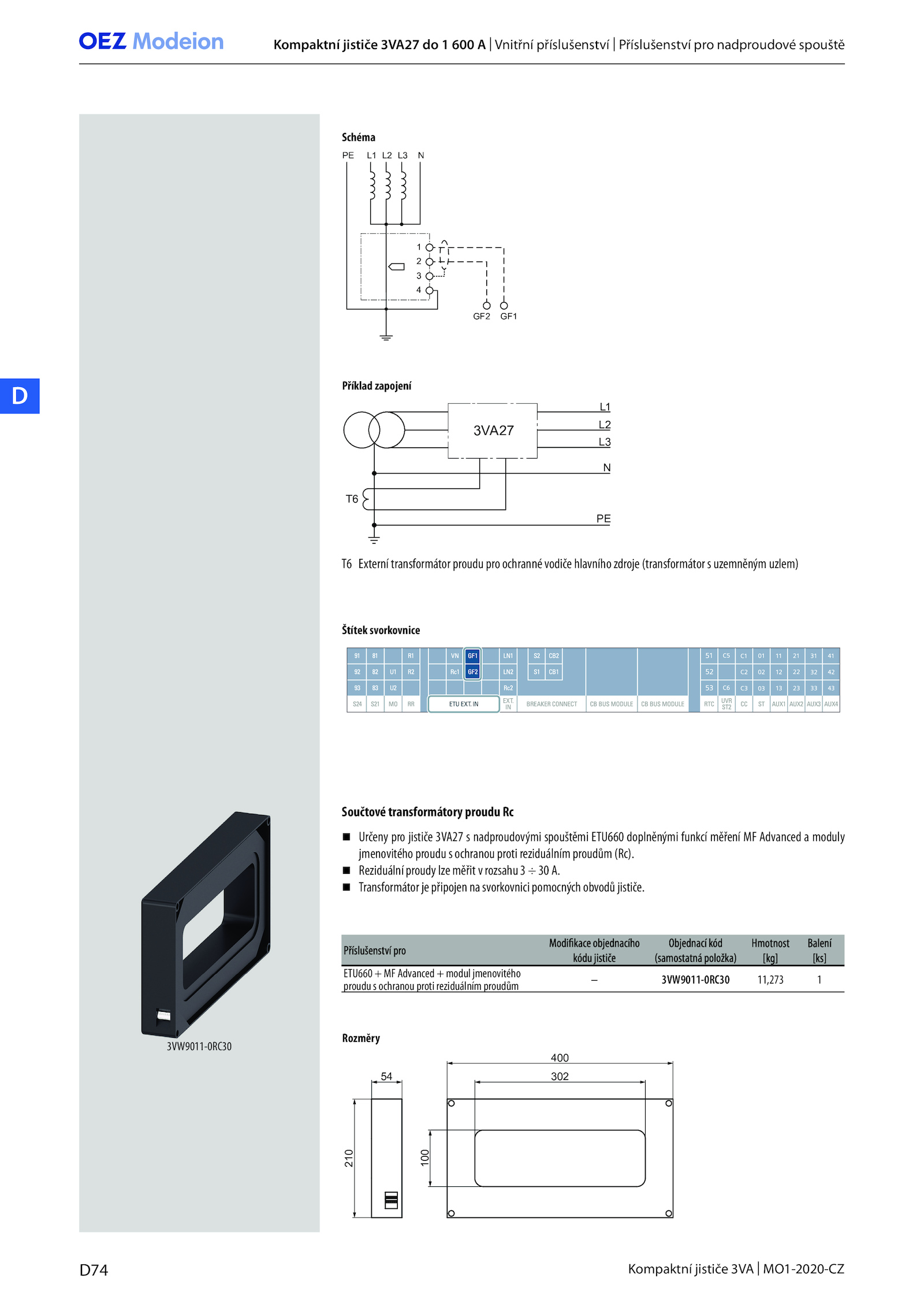

Schéma
Příklad zapojení
Štítek svorkovnice
3VW9011-0RC30
Součtové transformátory proudu Rc
Určeny pro jističe 3VA27 nadproudovými spouštěmi ETU660 doplněnými funkcí měření Advanced moduly
jmenovitého proudu ochranou proti reziduálním proudům (Rc).
Příslušenství pro
Příslušenství pro
Modifikace objednacího
Modifikace objednacího
kódu jističe
kódu jističe
Objednací kód
Objednací kód
(samostatná položka)
(samostatná položka)
Hmotnost
Hmotnost Balení
Balení
[kg]
[kg] [ks]
[ks]
ETU660 Advanced modul jmenovitého
proudu ochranou proti reziduálním proudům 3VW9011-0RC30 11,273 1
T6 Externí transformátor proudu pro ochranné vodiče hlavního zdroje (transformátor uzemněným uzlem)
54
210
100
400
302
Rozměry
Kompaktní jističe 3VA27 600 Vnitřní příslušenství Příslušenství pro nadproudové spouště
