... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
U jističů 3VA27 vypínací třídaTc nastavuje prostřednictvím času zpoždění tr, viz tabulka:
Vypínací třídaTc Nastavení času zpoždění Odpovídá vypínacímu časuTp
1)
RozsahTp dle IEC 60947-4-1
[s] [s] [s]
10A
11,5 8
2 10
10 10
10E 10
20
24,5 17
6 20
20E 20
30
36,0 25
9 30
30E 30
1)
Vypínací časTp pro jištění motorů svůj referenční bod při 7,2x Ir, zatímco čas zpoždění pro ochranu vedení referenční bod při Ir.
Deaktivace selektivní spouště S
Selektivní spoušť není požadována pro jištění motorů, protože není požadováno žádné omezení pro koordinaci
s vývodními jističi.

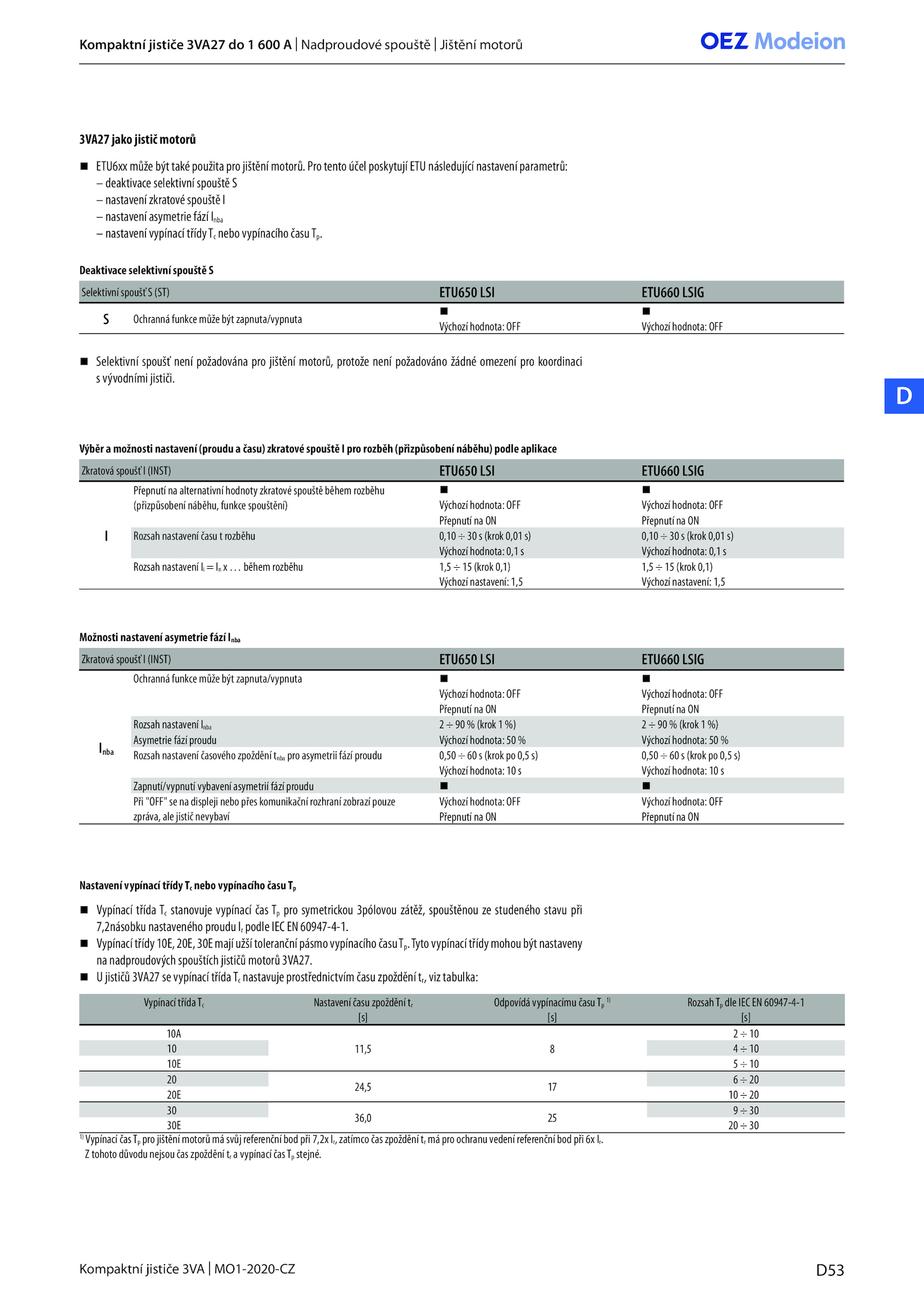

Kompaktní jističe 3VA27 600 Nadproudové spouště Jištění motorů
. Pro tento účel poskytují ETU následující nastavení parametrů:
– deaktivace selektivní spouště S
– nastavení zkratové spouště I
– nastavení asymetrie fází Inba
– nastavení vypínací třídyTc nebo vypínacího časuTp.
Zkratová spoušť (INST) ETU650 LSI ETU660 LSIG
Přepnutí alternativní hodnoty zkratové spouště během rozběhu
(přizpůsobení náběhu, funkce spouštění)
Výchozí hodnota: OFF Výchozí hodnota: OFF
Přepnutí Přepnutí ON
I Rozsah nastavení času rozběhu 0,10 (krok 0,01 0,10 (krok 0,01 s)
Výchozí hodnota: 0,1 Výchozí hodnota: 0,1 s
Rozsah nastavení během rozběhu 1,5 (krok 0,1) 1,5 (krok 0,1)
Výchozí nastavení: 1,5 Výchozí nastavení: 1,5
Zkratová spoušť (INST) ETU650 LSI ETU660 LSIG
Inba
Ochranná funkce může být zapnuta/vypnuta
Výchozí hodnota: OFF Výchozí hodnota: OFF
Přepnutí Přepnutí ON
Rozsah nastavení Inba (krok (krok %)
Asymetrie fází proudu Výchozí hodnota: Výchozí hodnota: %
Rozsah nastavení časového zpoždění tnba pro asymetrii fází proudu 0,50 (krok 0,5 0,50 (krok 0,5 s)
Výchozí hodnota: Výchozí hodnota: s
Zapnutí/vypnutí vybavení asymetrií fází proudu
Při "OFF" displeji nebo přes komunikační rozhraní zobrazí pouze
zpráva, ale jistič nevybaví
Výchozí hodnota: OFF Výchozí hodnota: OFF
Přepnutí Přepnutí ON
Výběr možnosti nastavení (proudu času) zkratové spouště pro rozběh (přizpůsobení náběhu) podle aplikace
Možnosti nastavení asymetrie fází Inba
Nastavení vypínací třídyTc nebo vypínacího časuTp
Vypínací třída stanovuje vypínací čas pro symetrickou 3pólovou zátěž, spouštěnou studeného stavu při
7,2násobku nastaveného proudu podle IEC 60947-4-1.Tytovypínacítřídymohoubýtnastaveny
na nadproudových spouštích jističů motorů 3VA27.D53
Kompaktní jističe 3VA MO1-2020-CZ
D
Selektivní spoušť (ST) ETU650 LSI ETU660 LSIG
S Ochranná funkce může být zapnuta/vypnuta
Výchozí hodnota: OFF Výchozí hodnota: OFF
3VA27 jako jistič motorů
ETU6xx může být také použita pro jištění motorů.
Z tohoto důvodu nejsou čas zpoždění vypínací časTp stejné.
Vypínacítřídy10E,20E,30EmajíužšítolerančnípásmovypínacíhočasuTp
