D45
Kompaktní jističe 3VA MO1-2020-CZ
D
Test, rozšířená nastavení
Typ ETU ETU320 ETU350 ETU360 ETU650 ETU660
LI LSI LSIG LSI LSIG
Funkce jištění
Zobrazení signalizace záznamu paměti vybavení
ve vypnutém stavu jističe ETU
LED LED LED Displej Displej
S testeremTD420 připojeným přes přední konektor ETU
Záznam dat vnitřní paměť
Pokročilé testování analýza ochranných funkcí
S testeremTD410/TD420 připojeným přes přední konektor ETU
Čtení/zápis informací údržbě, opotřebení
kontaktů, historie vybavení, času
(+ LCD COM)
(+ LCD COM)
Záznam registrech paměti intervalu měření
min.
t
1
2
4 5
3
6
7
LT
INST
ST
8
9
GF
I
❶ Nastavení tepelné spouště L
❷ Zpoždění tepelné spouště L
❸ Nastavení sklonu charakteristiky tepelné spouště (I4
t aVI, SI, EI)
❹ Nastavení selektivní spouště S
❺ Nastavení sklonu charakteristiky selektivní spouště (I2
t ON/OFF)
❻ Zpoždění selektivní spouště S
❼ Nastavení zkratové spouště I
❽ Nastavení hodnoty zemní ochrany G
❾ Nastavení sklonu charakteristiky zemní ochrany (I²t ON/OFF)
LT Rozsah tepelné spouště L
ST Rozsah selektivní spouště S
INST Rozsah zkratové spouště I
GF Zemní ochrana G
Kompaktní jističe 3VA27 600 Nadproudové spouště Vypínací charakteristiky
.

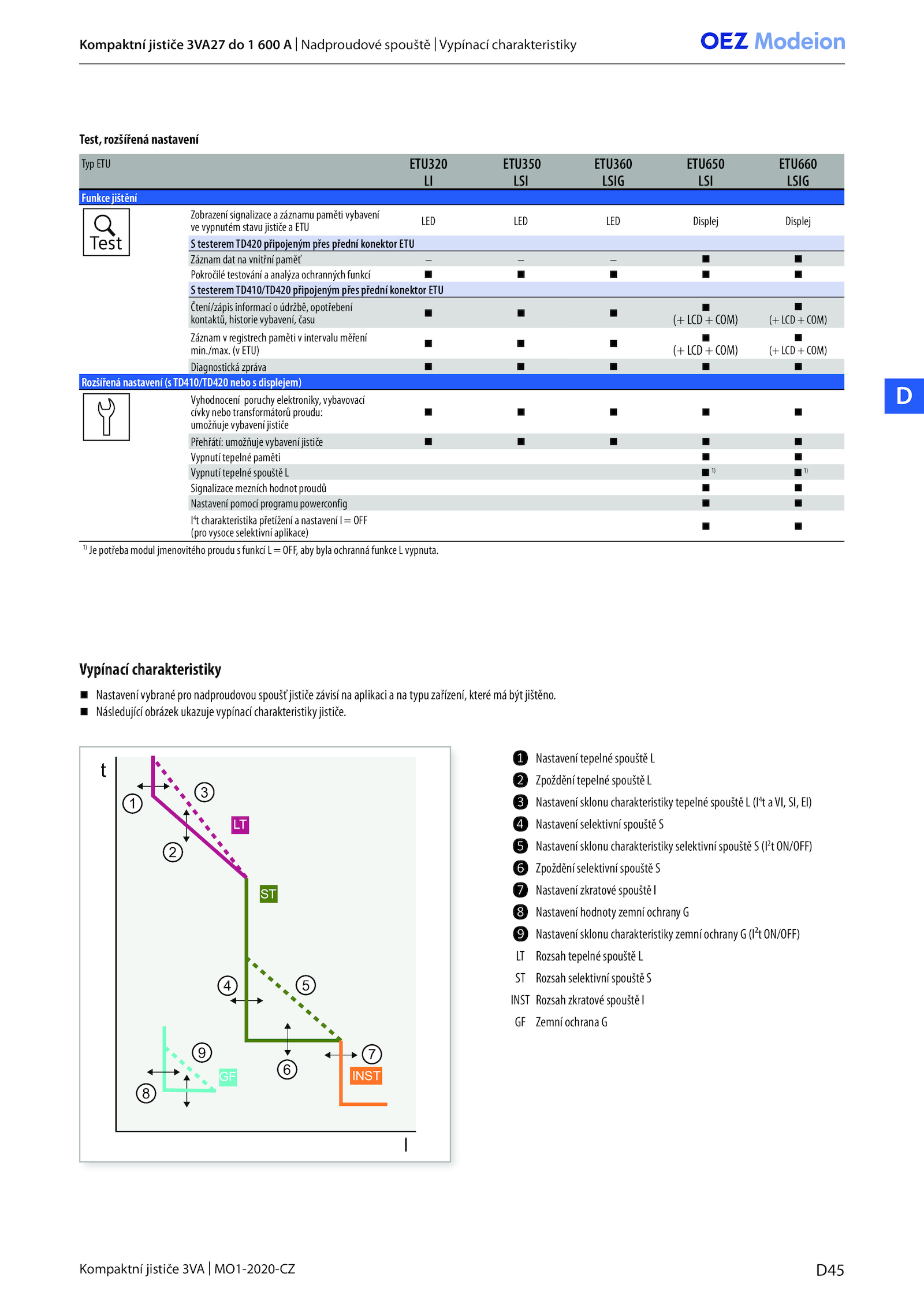

Vypínací charakteristiky
Nastavení vybrané pro nadproudovou spoušť jističe závisí aplikaci typu zařízení, které být jištěno. ETU)
(+ LCD COM)
(+ LCD COM)
Diagnostická zpráva
Rozšířená nastavení (sTD410/TD420 nebo displejem)
Vyhodnocení poruchy elektroniky, vybavovací
cívky nebo transformátorů proudu:
umožňuje vybavení jističe
Přehřátí: umožňuje vybavení jističe
Vypnutí tepelné paměti
Vypnutí tepelné spouště 1)
1)
Signalizace mezních hodnot proudů
Nastavení pomocí programu powerconfig
I4
t charakteristika přetížení nastavení OFF
(pro vysoce selektivní aplikace)
1)
Je potřeba modul jmenovitého proudu funkcí OFF, aby byla ochranná funkce vypnuta./max.
Následující obrázek ukazuje vypínací charakteristiky jističe
