... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
Parametr Parametr Potřebný modul funkce měření MF
Detekce neuzavřeného obvodu
Dozor: stálé monitorování transformátorů proudu,
monitorování elektroniky vybavovací cívky
Signalizace odpojení transformátoru proudu,
modulu jmenovitého
proudu, vybavovací cívky
Volitelně:
Pouze signalizace nebo vybavení jističe –
Teplota (T) Signalizace přehřátí
Volitelně:
Pouze signalizace nebo vybavení jističe –
Parametr Potřebný modul funkce měření MF
Typ spouště, která vybavila
Např.
Měřené hodnoty Potřebný modul funkce měření MF
Proud [A] L1, L2, L3, –
Napětí [V] U12, U23, U31
Vzorkovací frekvence [Hz] 1200-2400-4800-9600 –
Max.
L1, L2, L3, N
U12, U23, U31 proVo,Vu
–
Počet registrů Datum, čas pořadové číslo –

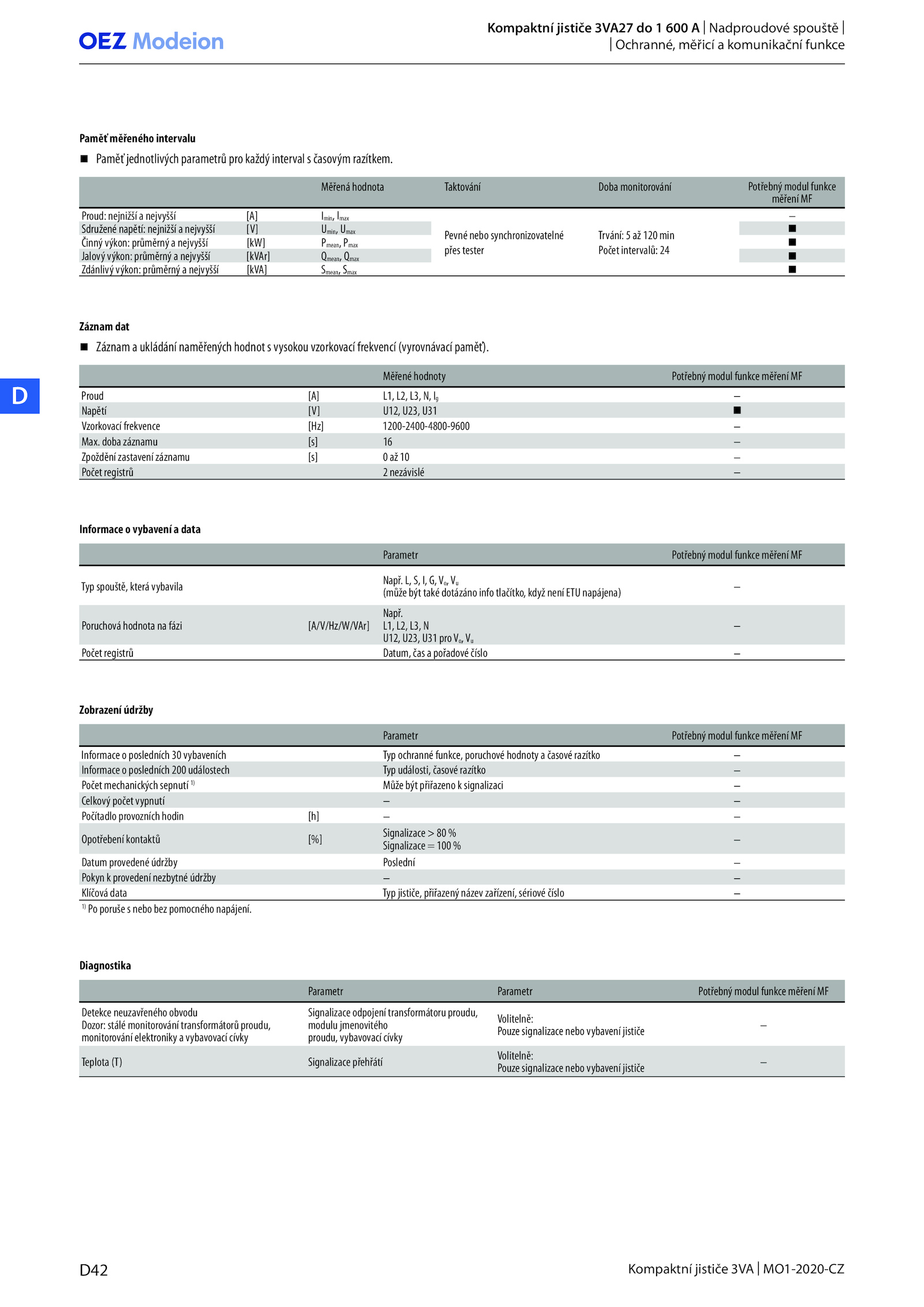

Kompaktní jističe 3VA27 600 Nadproudové spouště |
| Ochranné, měřicí komunikační funkce
.
Měřená hodnota Taktování Doba monitorování Potřebný modul funkce
měření MF
Proud: nejnižší nejvyšší [A] Imin, Imax
Pevné nebo synchronizovatelné
přes tester
Trvání: 120 min
Počet intervalů: 24
–
Sdružené napětí: nejnižší nejvyšší [V] Umin, Umax
Činný výkon: průměrný nejvyšší [kW] Pmean, Pmax
Jalový výkon: průměrný nejvyšší [kVAr] Qmean, Qmax
Zdánlivý výkon: průměrný nejvyšší [kVA] Smean, Smax
Záznam dat
Informace vybavení data
Zobrazení údržby
Diagnostika
Záznam ukládání naměřených hodnot vysokou vzorkovací frekvencí (vyrovnávací paměť). G,Vo,Vu
(může být také dotázáno info tlačítko, když není ETU napájena) –
Poruchová hodnota fázi [A/V/Hz/W/VAr]
Např.D42 Kompaktní jističe 3VA MO1-2020-CZ
D
Paměť měřeného intervalu
Paměť jednotlivých parametrů pro každý interval časovým razítkem. doba záznamu [s] –
Zpoždění zastavení záznamu [s] –
Počet registrů nezávislé –
Parametr Potřebný modul funkce měření MF
Informace posledních vybaveních Typ ochranné funkce, poruchové hodnoty časové razítko –
Informace posledních 200 událostech Typ události, časové razítko –
Počet mechanických sepnutí 1)
Může být přiřazeno signalizaci –
Celkový počet vypnutí –
Počítadlo provozních hodin [h] –
Opotřebení kontaktů [%]
Signalizace %
Signalizace 100 –
Datum provedené údržby Poslední –
Pokyn provedení nezbytné údržby –
Klíčová data Typ jističe, přiřazený název zařízení, sériové číslo –
1)
Po poruše nebo bez pomocného napájení
