Skok jednu úroveň menu výše.D36 Kompaktní jističe 3VA MO1-2020-CZ
D

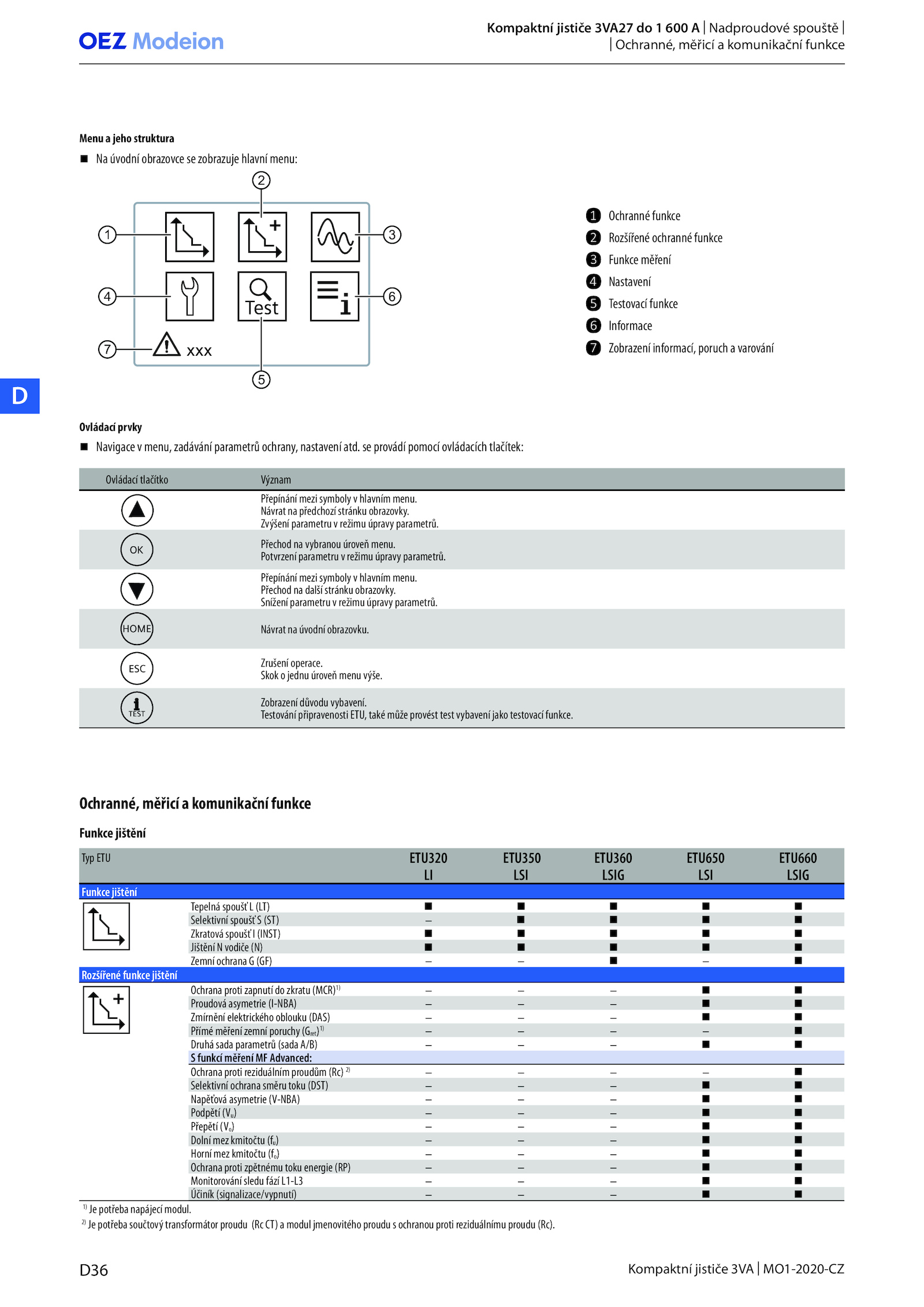

Menu jeho struktura
Ovládací prvky
xxx
7
4
1
2
6
3
5
❶ Ochranné funkce
❷ Rozšířené ochranné funkce
❸ Funkce měření
❹ Nastavení
❺ Testovací funkce
❻ Informace
❼ Zobrazení informací, poruch varování
Navigace menu, zadávání parametrů ochrany, nastavení atd.
Testování připravenosti ETU, také může provést test vybavení jako testovací funkce.
Kompaktní jističe 3VA27 600 Nadproudové spouště |
| Ochranné, měřicí komunikační funkce
.
Návrat úvodní obrazovku.
2)
Je potřeba součtový transformátor proudu (Rc CT) modul jmenovitého proudu ochranou proti reziduálnímu proudu (Rc).
Zrušení operace.
Zvýšení parametru režimu úpravy parametrů.
Ochranné, měřicí komunikační funkce
Funkce jištění
Typ ETU ETU320 ETU350 ETU360 ETU650 ETU660
LI LSI LSIG LSI LSIG
Funkce jištění
Tepelná spoušť (LT)
Selektivní spoušť (ST)
Zkratová spoušť (INST)
Jištění vodiče (N)
Zemní ochrana (GF)
Rozšířené funkce jištění
Ochrana proti zapnutí zkratu (MCR)1)
–
Proudová asymetrie (I-NBA)
Zmírnění elektrického oblouku (DAS)
Přímé měření zemní poruchy (Gret)1)
–
Druhá sada parametrů (sada A/B)
S funkcí měření Advanced:
Ochrana proti reziduálním proudům (Rc) 2)
–
Selektivní ochrana směru toku (DST)
Napěťová asymetrie (V-NBA)
Podpětí (Vu)
Přepětí (Vo)
Dolní mez kmitočtu (fu)
Horní mez kmitočtu (fo)
Ochrana proti zpětnému toku energie (RP)
Monitorování sledu fází L1-L3
Účiník (signalizace/vypnutí)
1)
Je potřeba napájecí modul.
Potvrzení parametru režimu úpravy parametrů.
Snížení parametru režimu úpravy parametrů.
Návrat předchozí stránku obrazovky.
Přechod další stránku obrazovky.
Zobrazení důvodu vybavení.
Přechod vybranou úroveň menu. provádí pomocí ovládacích tlačítek:
Na úvodní obrazovce zobrazuje hlavní menu:
Ovládací tlačítko Význam
Přepínání mezi symboly hlavním menu.
Přepínání mezi symboly hlavním menu
