) jistič není připojen hlavnímu obvodu ani pomocným obvodům.
– poloha odpojeno (DISCON.
– revizní poloha (TEST) hlavní obvod rozpojen. Pomocné obvody jsou také připojeny.) při rozpojeném hlavním obvodu. umožňuje testovat
funkčnost pomocných obvodů všech jejich komponent (pomocných spínačů, pomocných spouští, komunikace
atd. odpojené
poloze může být jistič vyjmut výsuvného zařízení.D16 Kompaktní jističe 3VA MO1-2020-CZ
D

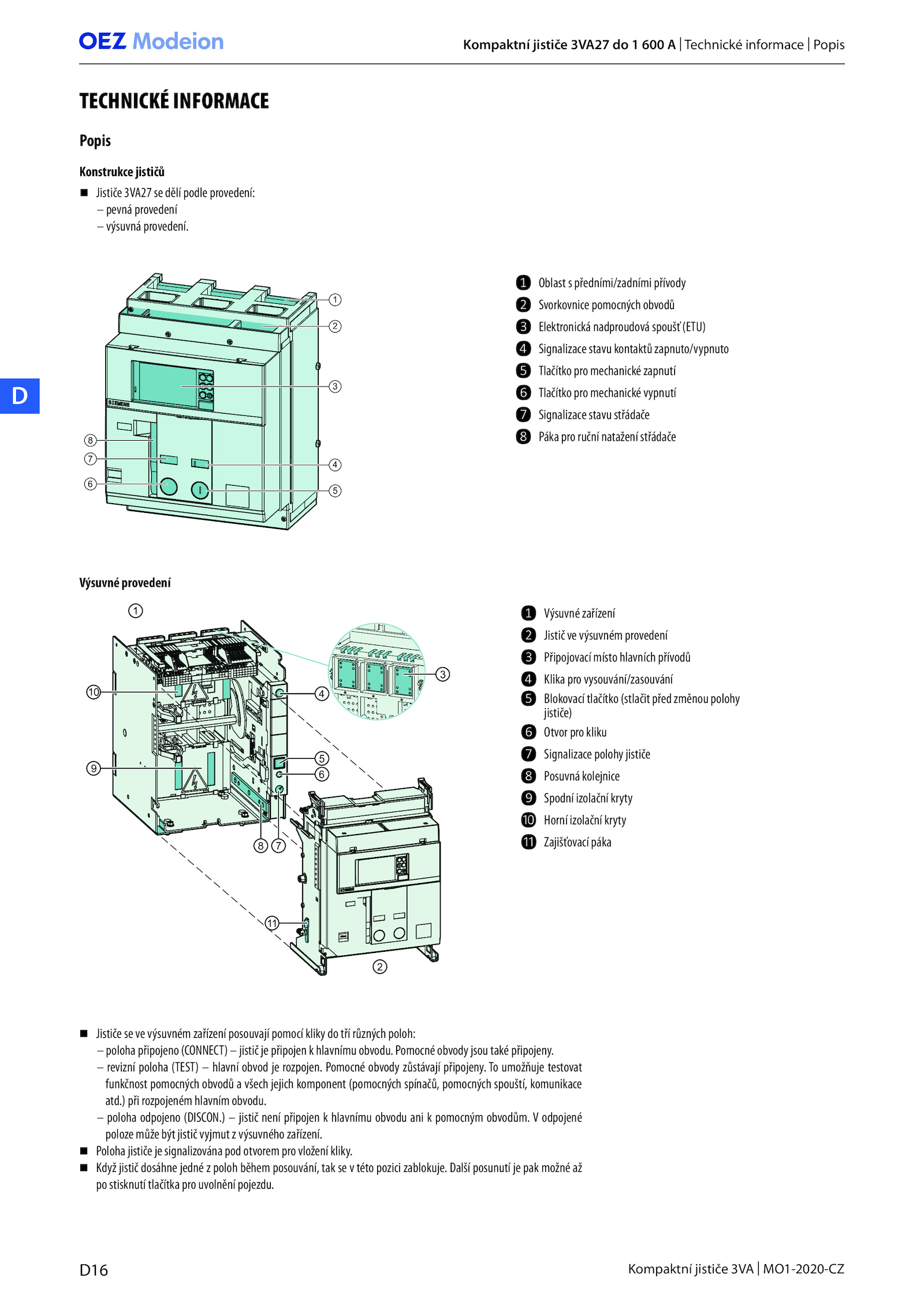

TECHNICKÉ INFORMACE
Popis
Konstrukce jističů
Výsuvné provedení
1
2
3
4
5
6
7
8
5
6
7
8
9
10 4
3
11
1
2
❶ Oblast předními/zadními přívody
❷ Svorkovnice pomocných obvodů
❸ Elektronická nadproudová spoušť (ETU)
❹ Signalizace stavu kontaktů zapnuto/vypnuto
❺ Tlačítko pro mechanické zapnutí
❻ Tlačítko pro mechanické vypnutí
❼ Signalizace stavu střádače
❽ Páka pro ruční natažení střádače
❶ Výsuvné zařízení
❷ Jistič výsuvném provedení
❸ Připojovací místo hlavních přívodů
❹ Klika pro vysouvání/zasouvání
❺ Blokovací tlačítko (stlačit před změnou polohy
jističe)
❻ Otvor pro kliku
❼ Signalizace polohy jističe
❽ Posuvná kolejnice
❾ Spodní izolační kryty
❿ Horní izolační kryty
⓫ Zajišťovací páka
Jističe 3VA27 dělí podle provedení:
– pevná provedení
– výsuvná provedení.
.
Kompaktní jističe 3VA27 600 Technické informace Popis
Jističe výsuvném zařízení posouvají pomocí kliky tří různých poloh:
– poloha připojeno (CONNECT) jistič připojen hlavnímu obvodu.
Když jistič dosáhne jedné poloh během posouvání, tak této pozici zablokuje. Další posunutí pak možné až
po stisknutí tlačítka pro uvolnění pojezdu. Pomocné obvody zůstávají připojeny.
Poloha jističe signalizována pod otvorem pro vložení kliky
