Poznámky redaktora
Cylindrická vložka obsahuje dva klíče.
Do otvoru vloží pouzdro cylindrickou vložkou zajistí ovládací pákou.
Rozměry
C
20
23
X Z
Y Y
C [mm]
3VA10, 3VA11, 3VA12 104,8
3VA20, 3VA12, 3VA22 122,0
3VA13, 3VA14, 3VA23, 3VA24 146,0
3VA15, 3VA25 151,5

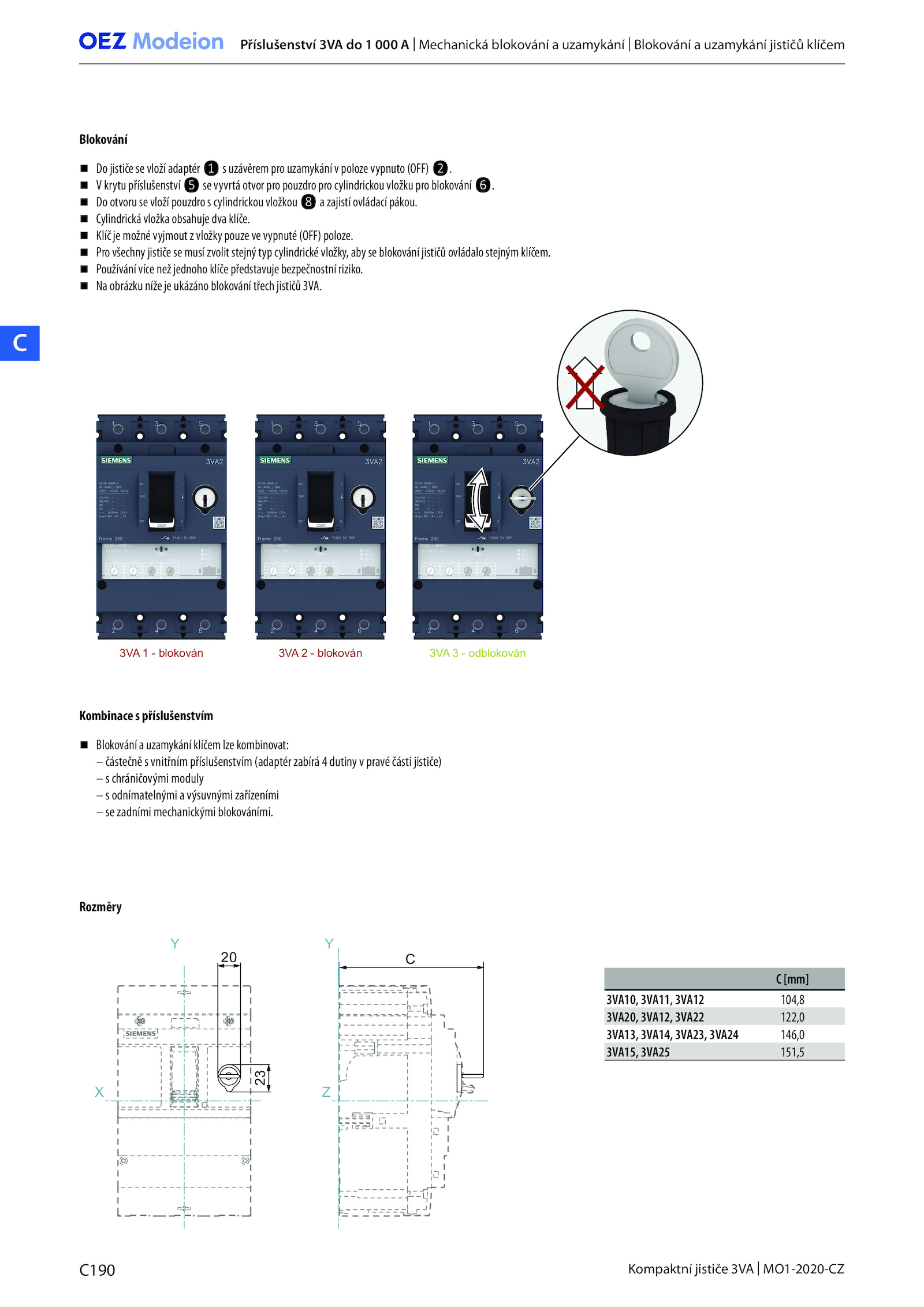

Příslušenství 3VA 000 Mechanická blokování uzamykání Blokování uzamykání jističů klíčem
.
Klíč možné vyjmout vložky pouze vypnuté (OFF) poloze.
Na obrázku níže ukázáno blokování třech jističů 3VA.
Kombinace příslušenstvím
Blokování uzamykání klíčem lze kombinovat:
– částečně vnitřním příslušenstvím (adaptér zabírá dutiny pravé části jističe)
– chráničovými moduly
– odnímatelnými výsuvnými zařízeními
– zadními mechanickými blokováními.
V krytu příslušenství vyvrtá otvor pro pouzdro pro cylindrickou vložku pro blokování ❻.
Používání více než jednoho klíče představuje bezpečnostní riziko.
Pro všechny jističe musí zvolit stejný typ cylindrické vložky, aby blokování jističů ovládalo stejným klíčem.Kompaktní jističe 3VA MO1-2020-CZ
C
C190
3VA blokován 3VA blokován 3VA odblokován
Blokování
Do jističe vloží adaptér uzávěrem pro uzamykání poloze vypnuto (OFF) ❷
