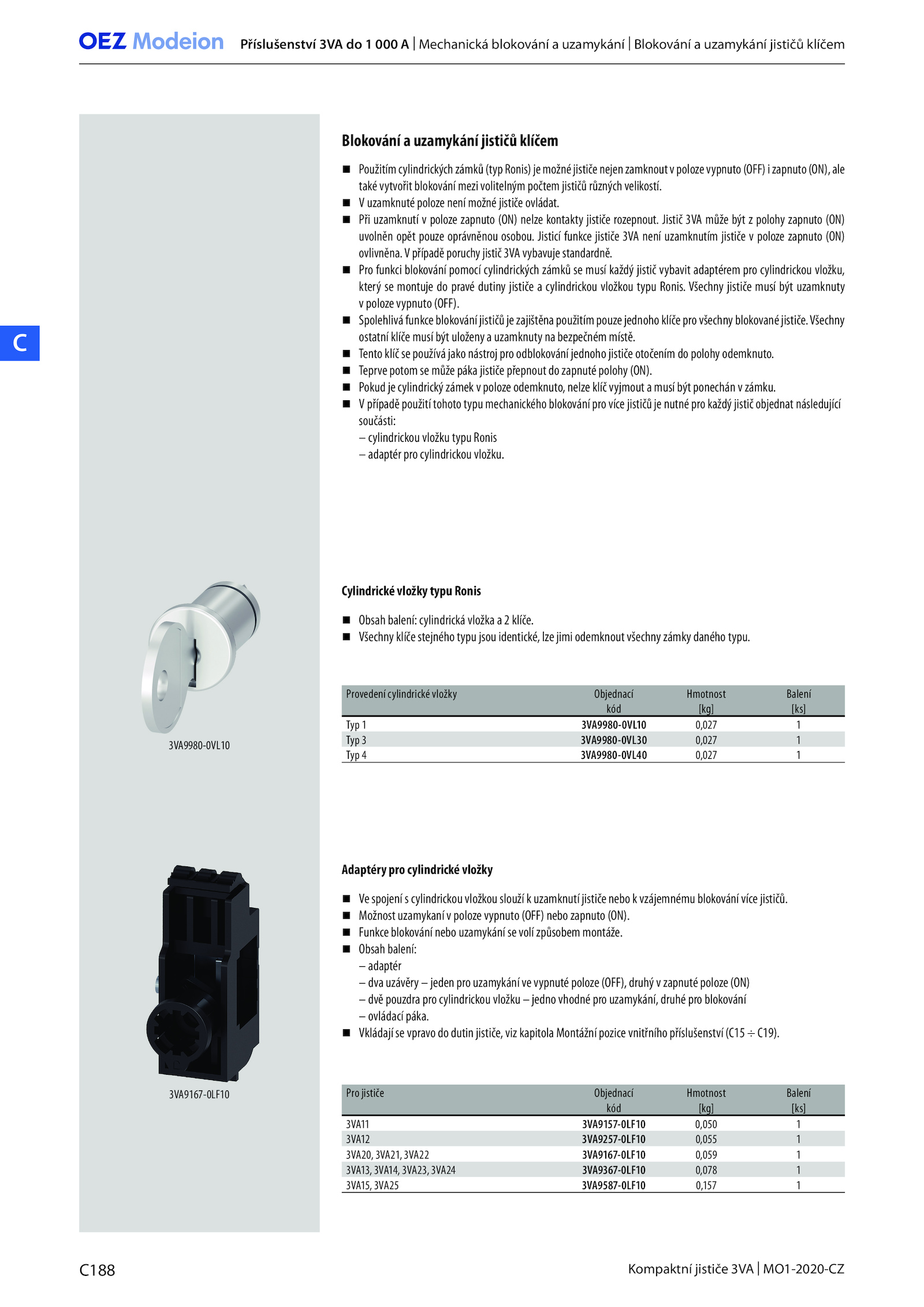

Blokování uzamykání jističů klíčem
Použitímcylindrickýchzámků(typRonis)jemožnéjističenejenzamknoutvpolozevypnuto(OFF)izapnuto(ON),ale
také vytvořit blokování mezi volitelným počtem jističů různých velikostí.
Funkce blokování nebo uzamykání volí způsobem montáže.
Možnost uzamykaní poloze vypnuto (OFF) nebo zapnuto (ON).
Při uzamknutí poloze zapnuto (ON) nelze kontakty jističe rozepnout.
V uzamknuté poloze není možné jističe ovládat.
Provedení cylindrické vložky Objednací Hmotnost Balení
kód [kg] [ks]
Typ 3VA9980-0VL10 0,027 1
Typ 3VA9980-0VL30 0,027 1
Typ 3VA9980-0VL40 0,027 1
Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3VA11 3VA9157-0LF10 0,050 1
3VA12 3VA9257-0LF10 0,055 1
3VA20, 3VA21, 3VA22 3VA9167-0LF10 0,059 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9367-0LF10 0,078 1
3VA15, 3VA25 3VA9587-0LF10 0,157 1
3VA9980-0VL10
3VA9167-0LF10
Cylindrické vložky typu Ronis
Adaptéry pro cylindrické vložky
Obsah balení: cylindrická vložka klíče.V případě poruchy jistič 3VA vybavuje standardně.
Všechny klíče stejného typu jsou identické, lze jimi odemknout všechny zámky daného typu.
Obsah balení:
– adaptér
– dva uzávěry jeden pro uzamykání vypnuté poloze (OFF), druhý zapnuté poloze (ON)
– dvě pouzdra pro cylindrickou vložku jedno vhodné pro uzamykání, druhé pro blokování
– ovládací páka.
Spolehliváfunkceblokováníjističůjezajištěnapoužitímpouzejednohoklíčeprovšechnyblokovanéjističe. Všechny jističe musí být uzamknuty
v poloze vypnuto (OFF).
Pro funkci blokování pomocí cylindrických zámků musí každý jistič vybavit adaptérem pro cylindrickou vložku,
který montuje pravé dutiny jističe cylindrickou vložkou typu Ronis.
Tento klíč používá jako nástroj pro odblokování jednoho jističe otočením polohy odemknuto.
Příslušenství 3VA 000 Mechanická blokování uzamykání Blokování uzamykání jističů klíčem
.Všechny
ostatní klíče musí být uloženy uzamknuty bezpečném místě. Jistič 3VA může být polohy zapnuto (ON)
uvolněn opět pouze oprávněnou osobou.
Ve spojení cylindrickou vložkou slouží uzamknutí jističe nebo vzájemnému blokování více jističů.
Pokud cylindrický zámek poloze odemknuto, nelze klíč vyjmout musí být ponechán zámku.
Teprve potom může páka jističe přepnout zapnuté polohy (ON).
Vkládají vpravo dutin jističe, viz kapitola Montážní pozice vnitřního příslušenství (C15 C19). Jisticí funkce jističe 3VA není uzamknutím jističe poloze zapnuto (ON)
ovlivněna.
V případě použití tohoto typu mechanického blokování pro více jističů nutné pro každý jistič objednat následující
součásti:
– cylindrickou vložku typu Ronis
– adaptér pro cylindrickou vložku
