Jisticí funkce jističe 3VA není uzamknutím jističe poloze zapnuto (ON) ovlivněna.
V případě poruchy jistič 3VA vybavuje normálně.
Mechanická blokování jsou navržena tak, aby jeden moment mohl být zapnut jen jeden jistič, který byl uvolněn
mechanickým blokováním.
Přední mechanická blokování možné realizovat mezi jističi stejných velikostí 2pólovém, 3pólovém 4pólovém
provedení:
– 3VA10/3VA11 3VA10/3VA11
– 3VA12 3VA12
– 3VA13/3VA14/3VA23/3VA24 3VA13/3VA14/3VA23/3VA24
– 3VA20/3VA21/3VA22 3VA20/3VA21/3VA22
– není dispozici pro 3VA25
– 2pólový jistič musí být vždy namontován pravé strany.
Pomoci zámků může uzamknout jistič 3VA buď vypnuté nebo zapnuté poloze.
Obsah dodávky:
– boční deska
– přední posuvná lišta. tohoto důvodu jistič vždy zablokován
v bezpečné poloze vypnuto, zatímco uvolněný jistič lze stále provozovat.
Posuvná lišta pohybuje tak, aby blokovala páku blokovaného jističe.
Pro zamezení nežádoucí manipulace lze posuvnou lištu uzamknout třemi visacími zámky průměry třmenu
4,5 8,5 mm.
Vzájemně mechanicky blokovat lze dva nebo více jističů.

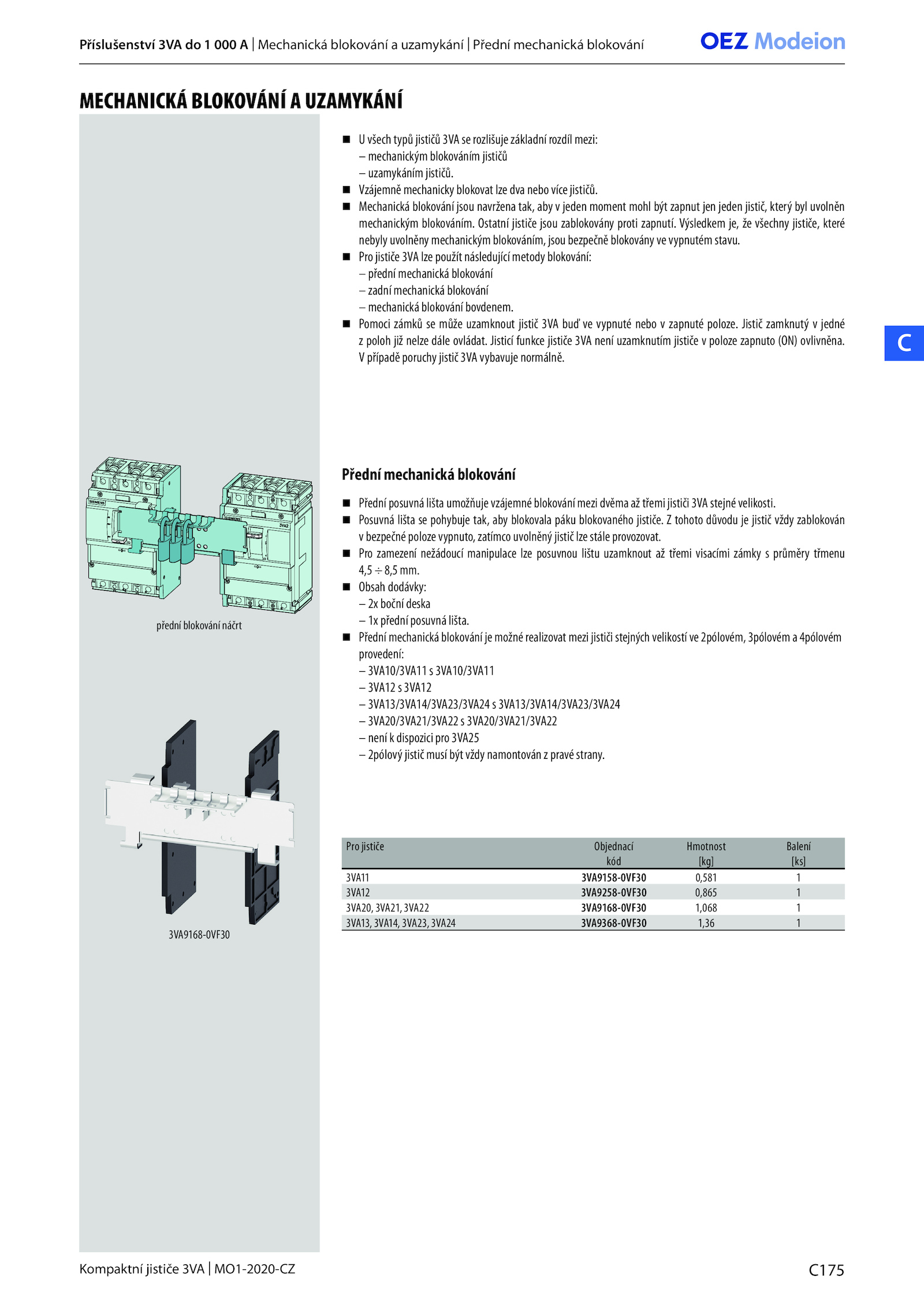

MECHANICKÁ BLOKOVÁNÍ UZAMYKÁNÍ
Příslušenství 3VA 000 Mechanická blokování uzamykání Přední mechanická blokování
. Ostatní jističe jsou zablokovány proti zapnutí. Jistič zamknutý jedné
z poloh již nelze dále ovládat. Výsledkem je, všechny jističe, které
nebyly uvolněny mechanickým blokováním, jsou bezpečně blokovány vypnutém stavu.Kompaktní jističe 3VA MO1-2020-CZ
C
C175
Přední mechanická blokování
Přední posuvná lišta umožňuje vzájemné blokování mezi dvěma třemi jističi 3VA stejné velikosti.
Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3VA11 3VA9158-0VF30 0,581 1
3VA12 3VA9258-0VF30 0,865 1
3VA20, 3VA21, 3VA22 3VA9168-0VF30 1,068 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9368-0VF30 1,36 1
3VA9168-0VF30
přední blokování náčrt
U všech typů jističů 3VA rozlišuje základní rozdíl mezi:
– mechanickým blokováním jističů
– uzamykáním jističů.
Pro jističe 3VA lze použít následující metody blokování:
– přední mechanická blokování
– zadní mechanická blokování
– mechanická blokování bovdenem
