Provozní stavy LED testovacím režimu:
LED Stav Popis
ACT nesvítí EFB300 není aktivní
ACT bliká Hz) EFB300 testovacím režimu
COM nesvítí EFB300 není propojen ETU
COM bliká Hz) EFB300 navazuje komunikaci ETU
COM svítí EFB300 propojen ETU
DI nesvítí digitální vstup není aktivní
DI svítí digitální vstup aktivní
ZSI nesvítí funkce ZSI není aktivní
ZSI svítí funkce ZSI aktivní
ZSI OUT nesvítí signál ZSI OUT není přenášen
ZSI OUT svítí signál ZSI OUT přenášen
DO DO3 nesvítí digitální výstup /DO není vybrán není sepnut
DO DO3 bliká Hz) digitální výstup /DO vybrán
DO DO3 svítí digitální výstup /DO vybrán sepnut
Příslušenství 3VA 000 Komunikace měření Rozšiřující moduly funkcí
.Kompaktní jističe 3VA MO1-2020-CZ
C
C168

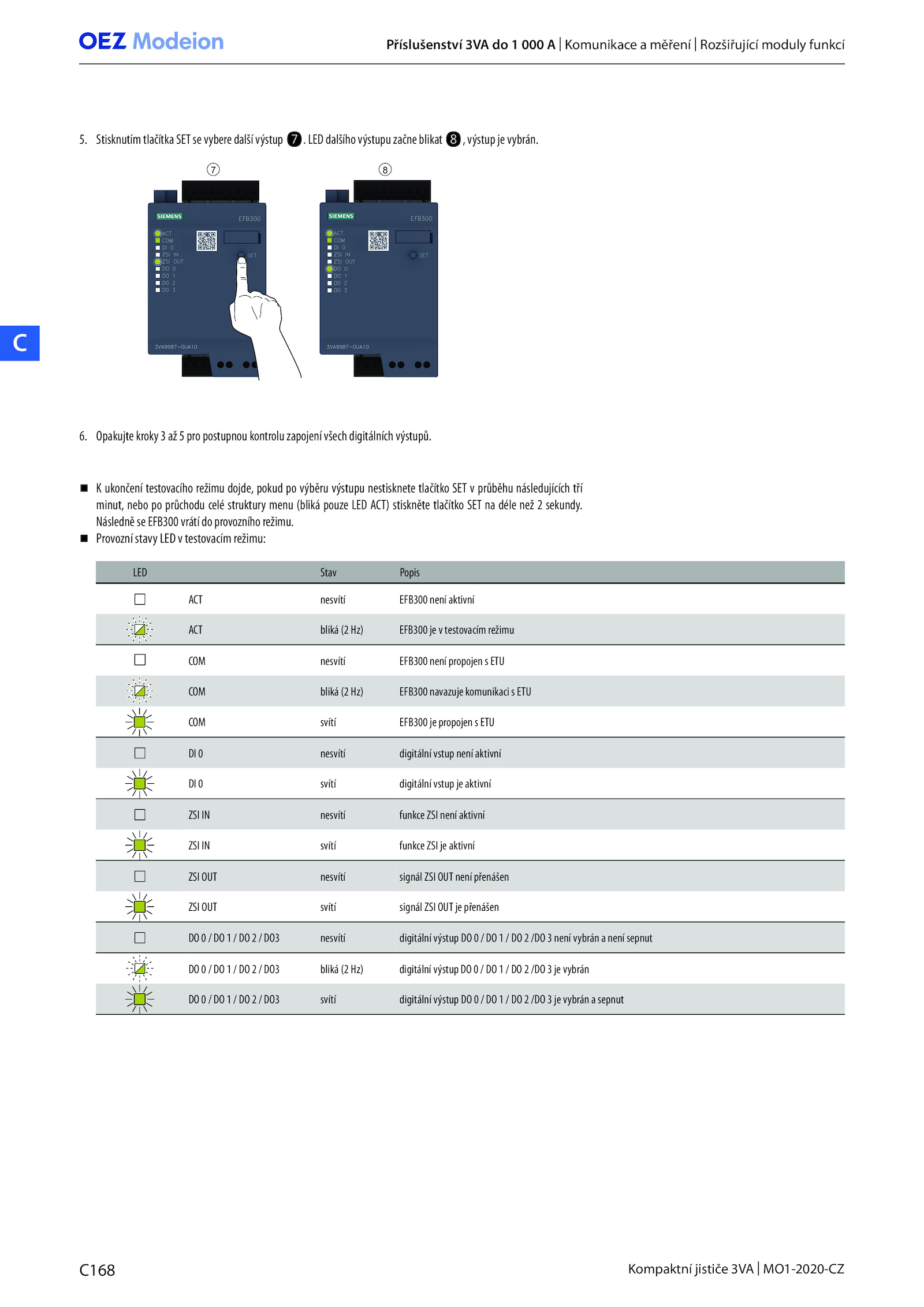

5. Stisknutím tlačítka SET vybere další výstup LED dalšího výstupu začne blikat výstup vybrán.
7 8
K ukončení testovacího režimu dojde, pokud výběru výstupu nestisknete tlačítko SET průběhu následujících tří
minut, nebo průchodu celé struktury menu (bliká pouze LED ACT) stiskněte tlačítko SET déle než sekundy.
Následně EFB300 vrátí provozního režimu.
6. Opakujte kroky pro postupnou kontrolu zapojení všech digitálních výstupů
