Příslušenství 3VA 000 Chráničové moduly Modulární chráničové moduly
..
1 9
11 15
10 12
5SV8101-6KK
L1
L3
N
L2
S/R
=iWČå
~ nebo
U <
3VA.Kompaktní jističe 3VA MO1-2020-CZ
C
C152

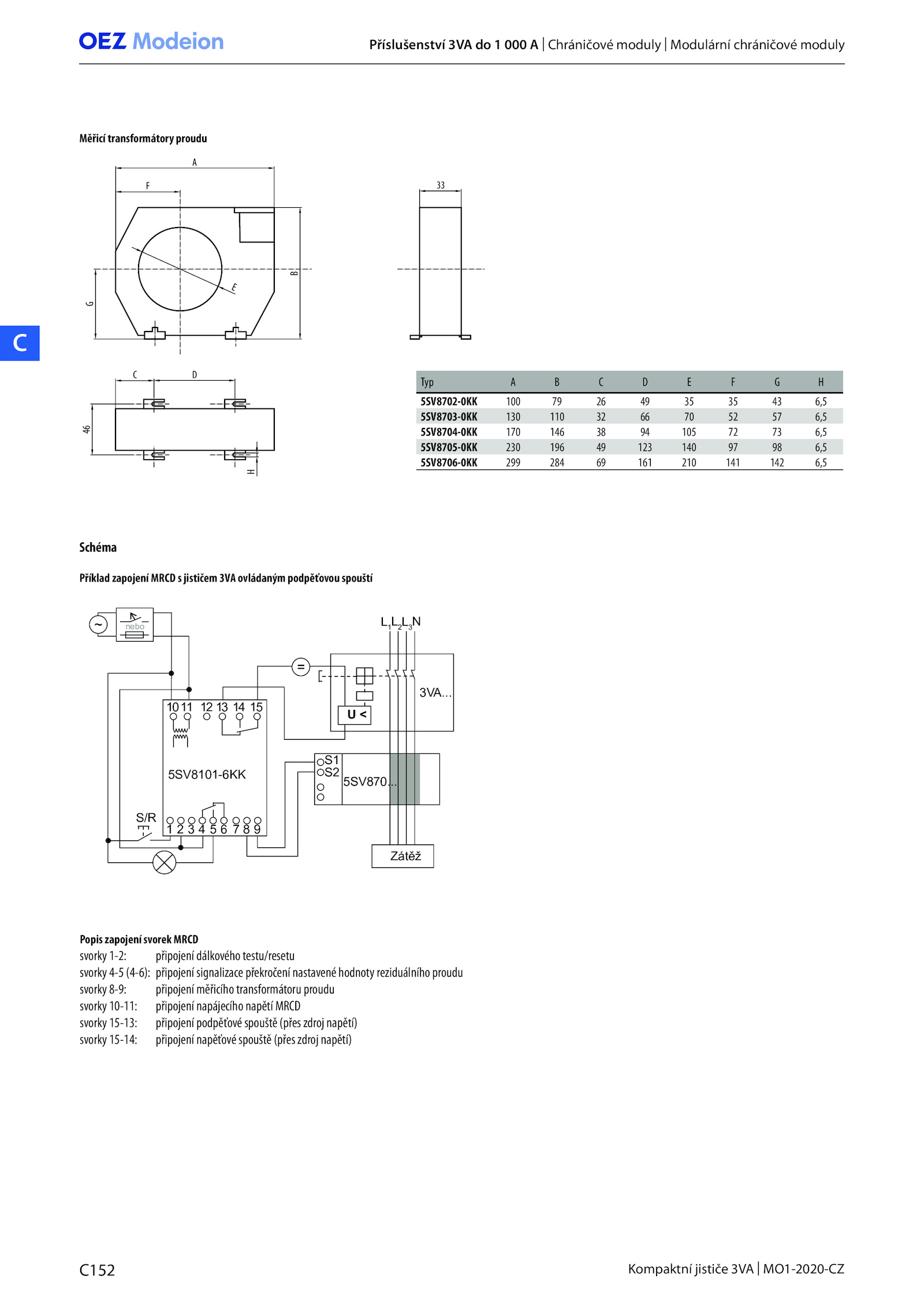

Měřicí transformátory proudu
E
A
F
G
33
B
46
D
C
H
Typ H
5SV8702-0KK 100 6,5
5SV8703-0KK 130 110 6,5
5SV8704-0KK 170 146 105 6,5
5SV8705-0KK 230 196 123 140 6,5
5SV8706-0KK 299 284 161 210 141 142 6,5
Příklad zapojení MRCD jističem 3VA ovládaným podpěťovou spouští
Popis zapojení svorek MRCD
svorky 1-2: připojení dálkového testu/resetu
svorky 4-5 (4-6): připojení signalizace překročení nastavené hodnoty reziduálního proudu
svorky 8-9: připojení měřicího transformátoru proudu
svorky 10-11: připojení napájecího napětí MRCD
svorky 15-13: připojení podpěťové spouště (přes zdroj napětí)
svorky 15-14: připojení napěťové spouště (přes zdroj napětí)
Schéma
S1
S2
5SV870..
