Spodní chráničové moduly
Dálkové signalizace
Typ RCD520B
Normy IEC/EN 60947-5
Jmenovité pracovní napětí AC/DC 250V
Smluvený tepelný proud Ith A
Jmenovitý pracovní proud AC-12 DC-12
24V A
30V A
48V –
110V –
125V 0,5 A
230V –
250V 0,2 A
Ochrana proti zkratu pojistka gG
Připojení
Cu vodič plný, slaněný, jemně slaněný (0,5 1,5) mm2
2x (0,5 0,75) mm2
Cu vodič jemně slaněný dutinkou (0,5 1,5) mm2
2x 0,5 mm2
Dotahovací moment 0,5 0,6 Nm
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.Kompaktní jističe 3VA MO1-2020-CZ
C
C145

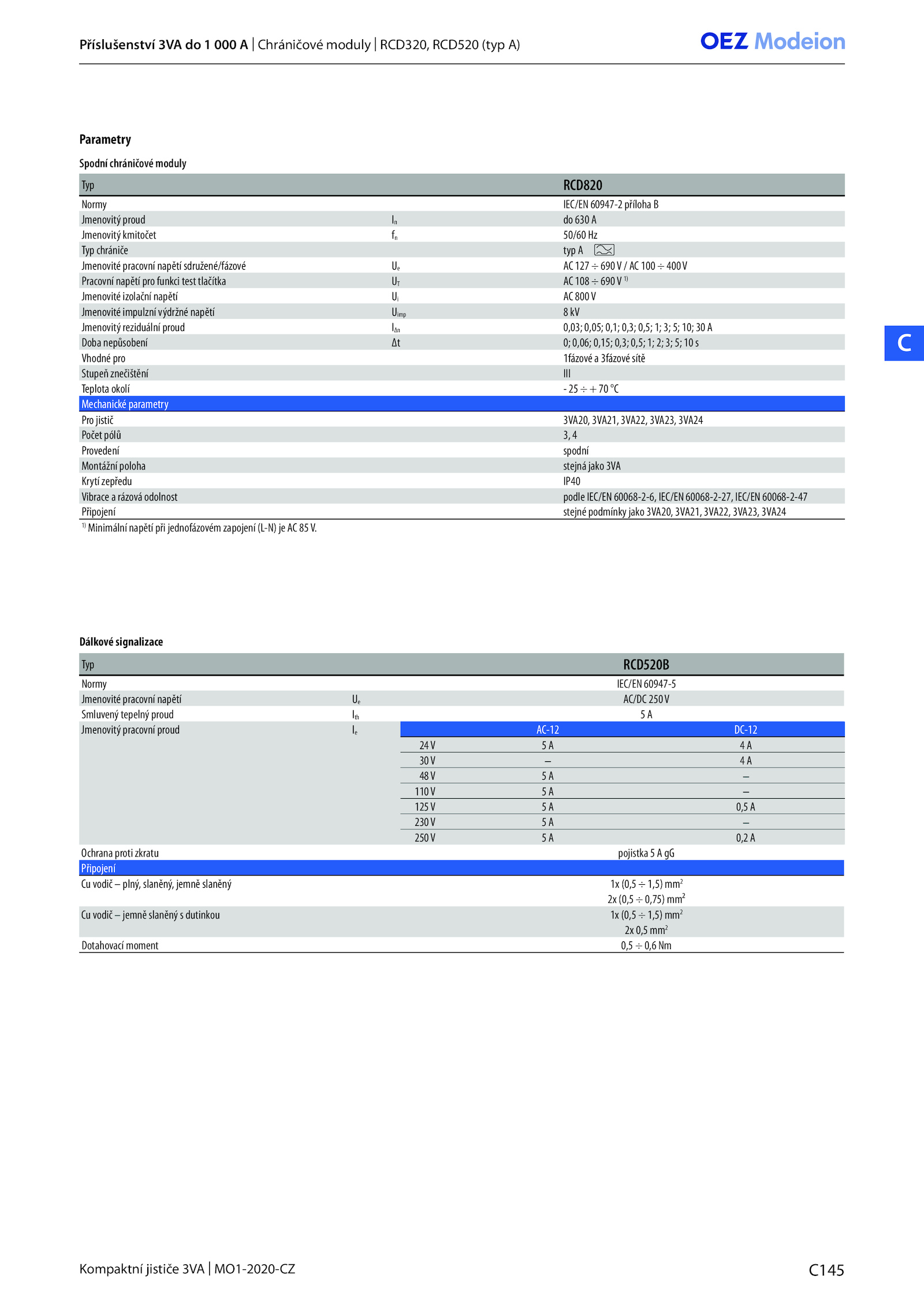

Parametry
Typ RCD820
Normy IEC/EN 60947-2 příloha B
Jmenovitý proud 630 A
Jmenovitý kmitočet 50/60 Hz
Typ chrániče typ A
Jmenovité pracovní napětí sdružené/fázové 127 690V 100 400V
Pracovní napětí pro funkci test tlačítka 108 690V 1)
Jmenovité izolační napětí 800V
Jmenovité impulzní výdržné napětí Uimp kV
Jmenovitý reziduální proud IΔn 0,03; 0,05; 0,1; 0,3; 0,5; 10; A
Doba nepůsobení 0,06; 0,15; 0,3; 0,5; s
Vhodné pro 1fázové 3fázové sítě
Stupeň znečištění III
Teplota okolí °C
Mechanické parametry
Pro jistič 3VA20, 3VA21, 3VA22, 3VA23, 3VA24
Počet pólů 4
Provedení spodní
Montážní poloha stejná jako 3VA
Krytí zepředu IP40
Vibrace rázová odolnost podle IEC/EN 60068-2-6, IEC/EN 60068-2-27, IEC/EN 60068-2-47
Připojení stejné podmínky jako 3VA20, 3VA21, 3VA22, 3VA23, 3VA24
1)
Minimální napětí při jednofázovém zapojení (L-N) 85V
