Spodní chráničový modul RCD520B
Rozměry

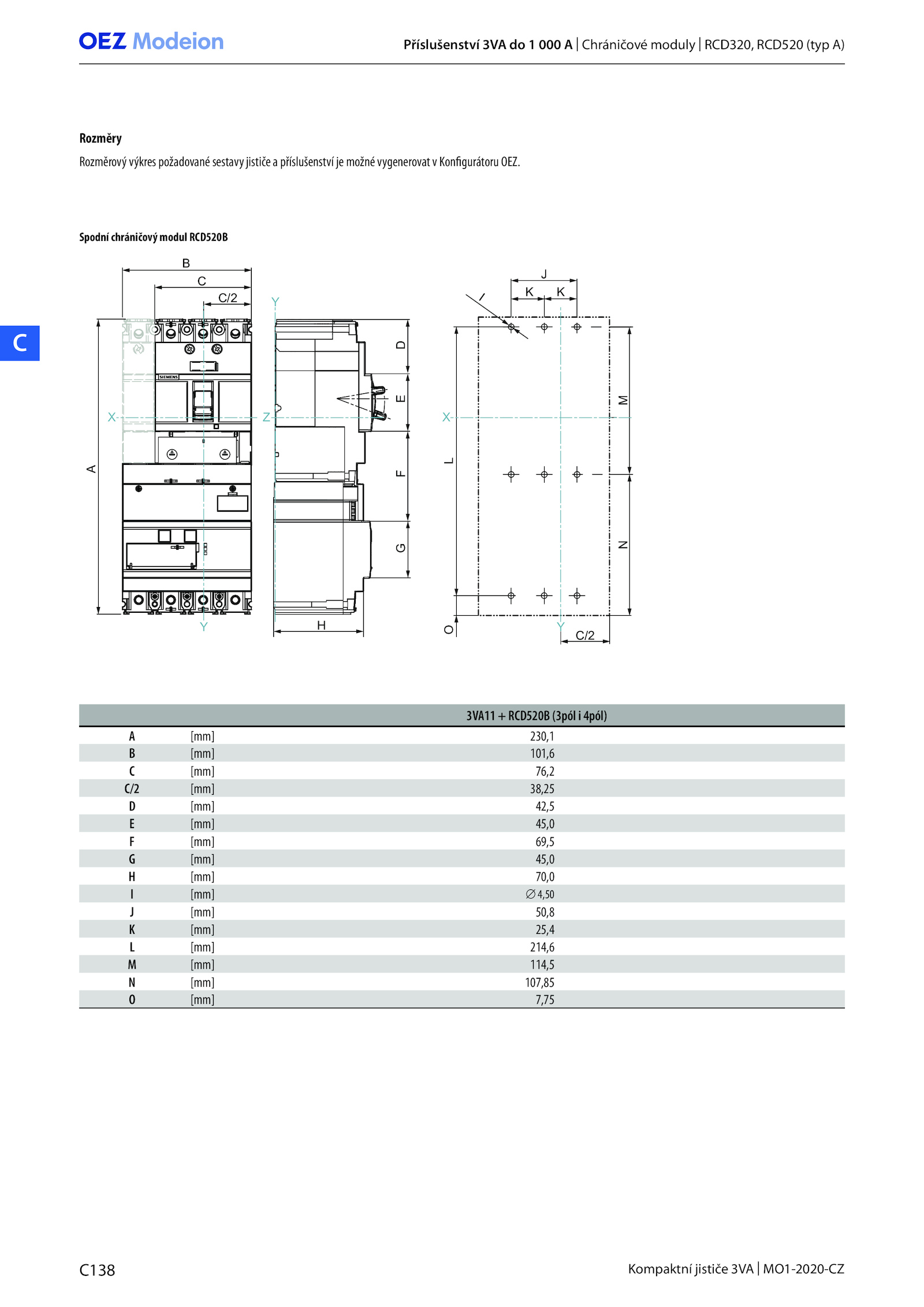

Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ.
K
K
H
D
G
F
E
I
M
N
J
L
O
A
B
C
C/2
X X
Y Y
Y
C/2
3VA11 RCD520B (3pól 4pól)
A [mm] 230,1
B [mm] 101,6
C [mm] 76,2
C/2 [mm] 38,25
D [mm] 42,5
E [mm] 45,0
F [mm] 69,5
G [mm] 45,0
H [mm] 70,0
I [mm] 4,50
J [mm] 50,8
K [mm] 25,4
L [mm] 214,6
M [mm] 114,5
N [mm] 107,85
O [mm] 7,75
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
