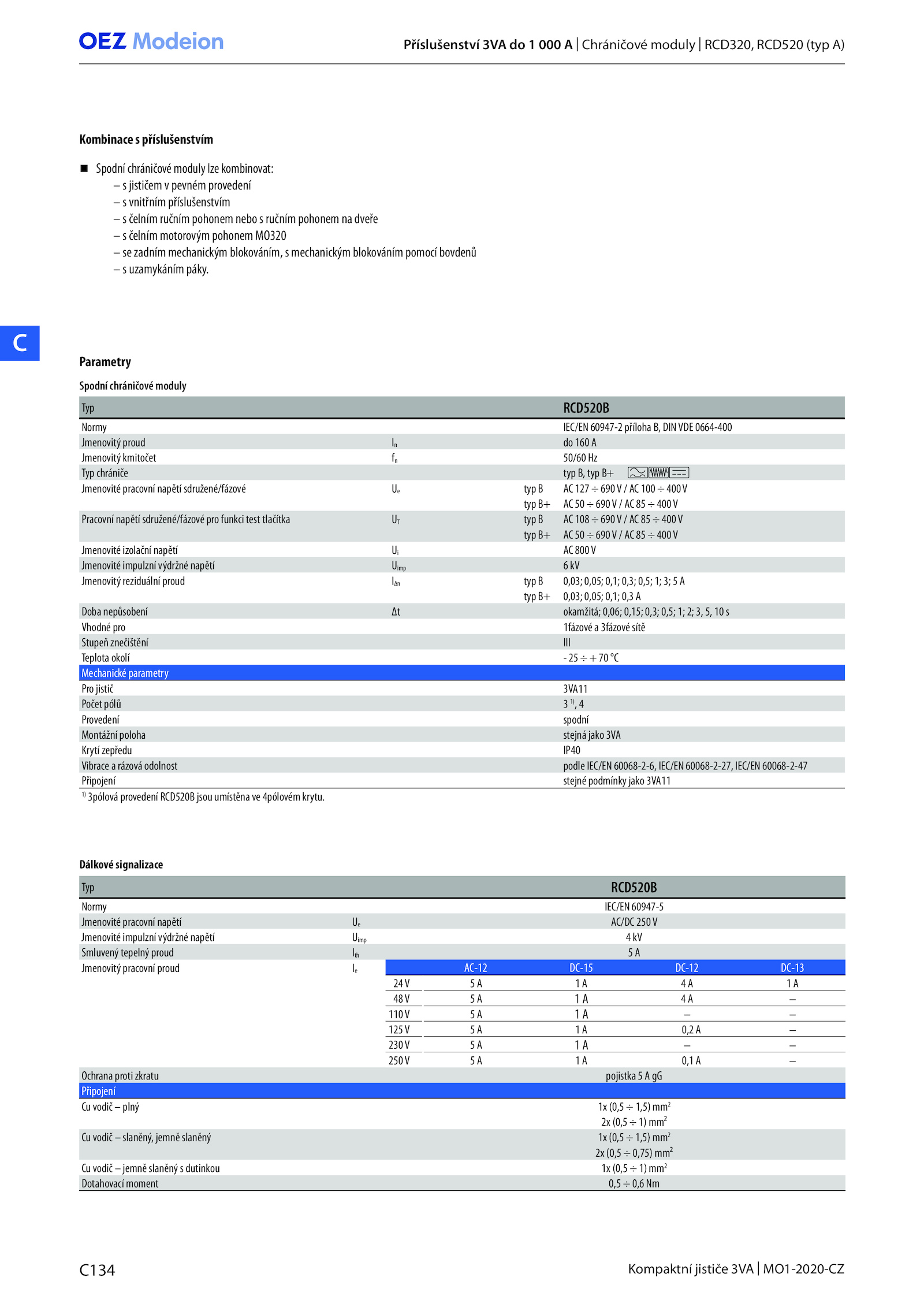

Kompaktní jističe 3VA MO1-2020-CZ
C
C134
Parametry
Kombinace příslušenstvím
Spodní chráničové moduly lze kombinovat:
– jističem pevném provedení
– vnitřním příslušenstvím
– čelním ručním pohonem nebo ručním pohonem dveře
– čelním motorovým pohonem MO320
– zadním mechanickým blokováním, mechanickým blokováním pomocí bovdenů
– uzamykáním páky.
Spodní chráničové moduly
Dálkové signalizace
Typ RCD520B
Normy IEC/EN 60947-5
Jmenovité pracovní napětí AC/DC 250V
Jmenovité impulzní výdržné napětí Uimp kV
Smluvený tepelný proud Ith A
Jmenovitý pracovní proud AC-12 DC-15 DC-12 DC-13
24V A
48V –
110V –
125V 0,2 –
230V –
250V 0,1 –
Ochrana proti zkratu pojistka gG
Připojení
Cu vodič plný (0,5 1,5) mm2
2x (0,5 mm2
Cu vodič slaněný, jemně slaněný (0,5 1,5) mm2
2x (0,5 0,75) mm2
Cu vodič jemně slaněný dutinkou (0,5 mm2
Dotahovací moment 0,5 0,6 Nm
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.
Typ RCD520B
Normy IEC/EN 60947-2 příloha DINVDE 0664-400
Jmenovitý proud 160 A
Jmenovitý kmitočet 50/60 Hz
Typ chrániče typ typ B+
Jmenovité pracovní napětí sdružené/fázové typ 127 690V 100 400V
typ 690V 400V
Pracovní napětí sdružené/fázové pro funkci test tlačítka typ 108 690V 400V
typ 690V 400V
Jmenovité izolační napětí 800V
Jmenovité impulzní výdržné napětí Uimp kV
Jmenovitý reziduální proud IΔn typ 0,03; 0,05; 0,1; 0,3; 0,5; A
typ 0,03; 0,05; 0,1; 0,3 A
Doba nepůsobení okamžitá; 0,06; 0,15; 0,3; 0,5; s
Vhodné pro 1fázové 3fázové sítě
Stupeň znečištění III
Teplota okolí °C
Mechanické parametry
Pro jistič 3VA11
Počet pólů 1)
, 4
Provedení spodní
Montážní poloha stejná jako 3VA
Krytí zepředu IP40
Vibrace rázová odolnost podle IEC/EN 60068-2-6, IEC/EN 60068-2-27, IEC/EN 60068-2-47
Připojení stejné podmínky jako 3VA11
1)
3pólová provedení RCD520B jsou umístěna 4pólovém krytu
