Kompaktní jističe 3VA MO1-2020-CZ
C
C121

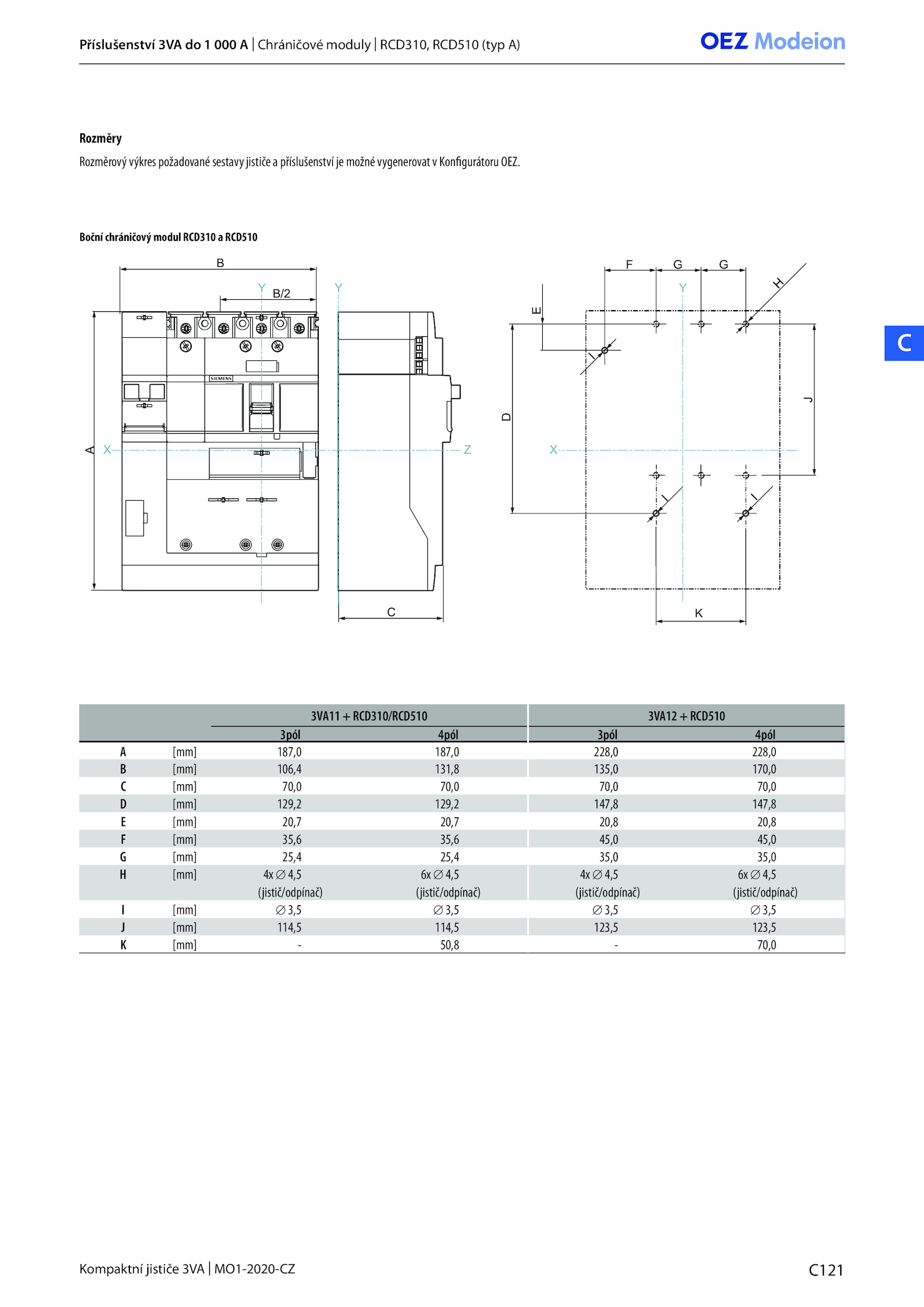

Boční chráničový modul RCD310 RCD510
Rozměry
Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ.
3VA11 RCD310/RCD510 3VA12 RCD510
3pól 4pól 3pól 4pól
A [mm] 187,0 187,0 228,0 228,0
B [mm] 106,4 131,8 135,0 170,0
C [mm] 70,0 70,0 70,0 70,0
D [mm] 129,2 129,2 147,8 147,8
E [mm] 20,7 20,7 20,8 20,8
F [mm] 35,6 35,6 45,0 45,0
G [mm] 25,4 25,4 35,0 35,0
H [mm] 4,5 4,5 4,5 4,5
(jistič/odpínač) (jistič/odpínač) (jistič/odpínač) (jistič/odpínač)
I [mm] 3,5 3,5 3,5 3,5
J [mm] 114,5 114,5 123,5 123,5
K [mm] 50,8 70,0
D
J
F
K
G G
E
I
I
I
H
A
B
B/2
X X
Y
Y
C
Y
Příslušenství 3VA 000 Chráničové moduly RCD310, RCD510 (typ A)
