Výsuvné provedení
Rozměry

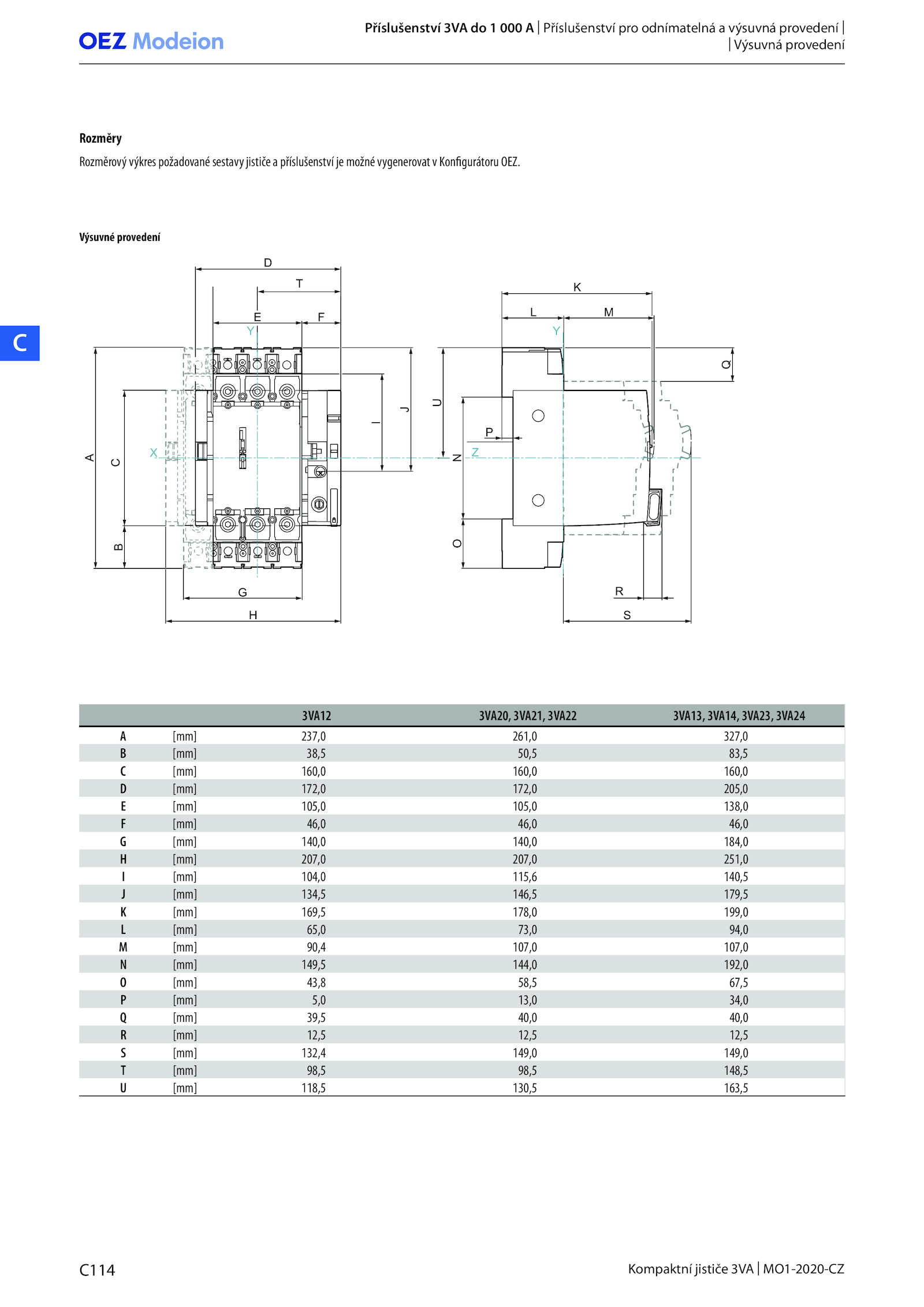

Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ.
3VA12 3VA20, 3VA21, 3VA22 3VA13, 3VA14, 3VA23, 3VA24
A [mm] 237,0 261,0 327,0
B [mm] 38,5 50,5 83,5
C [mm] 160,0 160,0 160,0
D [mm] 172,0 172,0 205,0
E [mm] 105,0 105,0 138,0
F [mm] 46,0 46,0 46,0
G [mm] 140,0 140,0 184,0
H [mm] 207,0 207,0 251,0
I [mm] 104,0 115,6 140,5
J [mm] 134,5 146,5 179,5
K [mm] 169,5 178,0 199,0
L [mm] 65,0 73,0 94,0
M [mm] 90,4 107,0 107,0
N [mm] 149,5 144,0 192,0
O [mm] 43,8 58,5 67,5
P [mm] 5,0 13,0 34,0
Q [mm] 39,5 40,0 40,0
R [mm] 12,5 12,5 12,5
S [mm] 132,4 149,0 149,0
T [mm] 98,5 98,5 148,5
U [mm] 118,5 130,5 163,5
X Z
Y Y
C
A
D
T
P
G
H S
K
L M
B
O
E
R
Q
I
J
U
F
N
