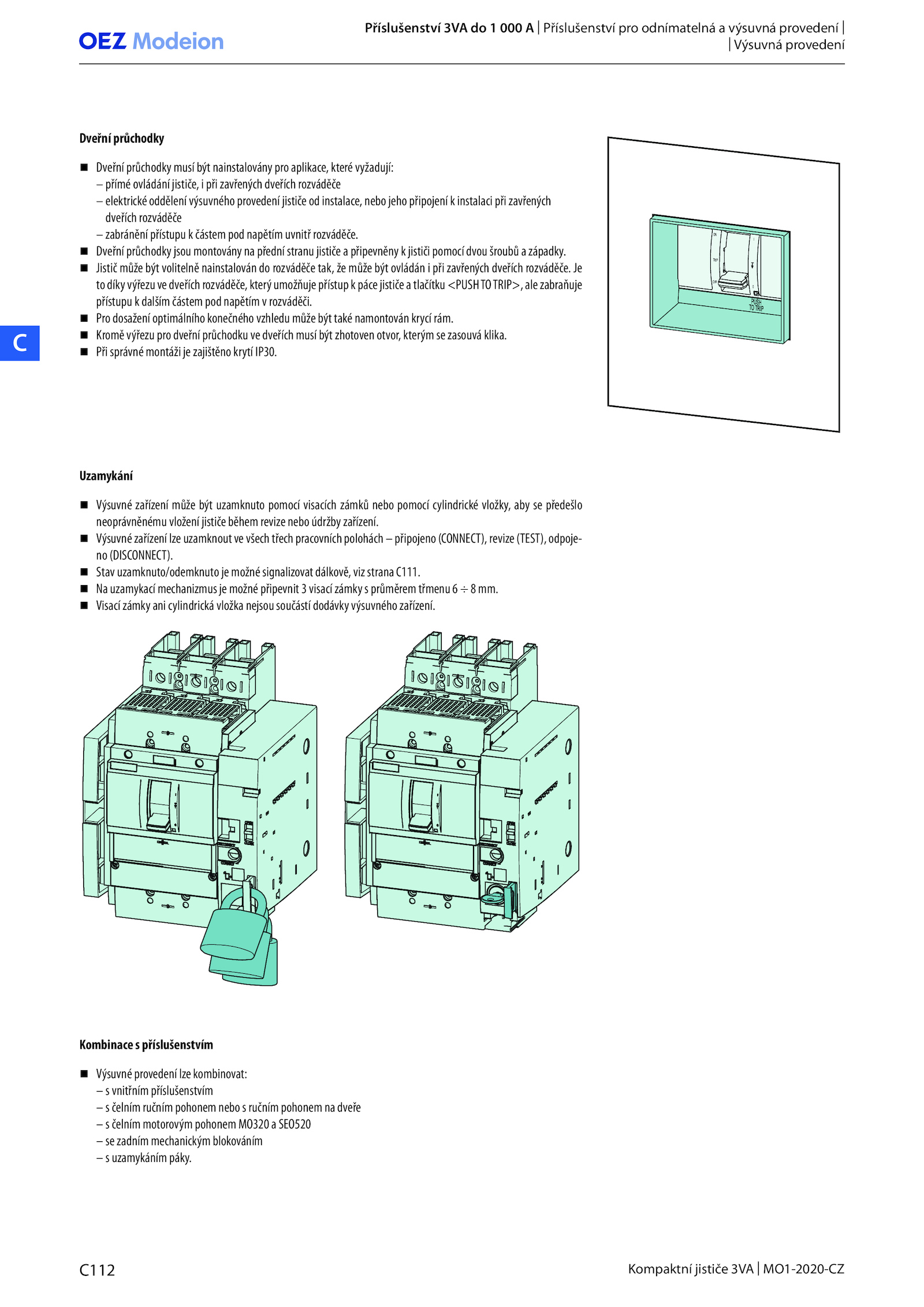

Dveřní průchodky
Uzamykání
Kombinace příslušenstvím
Dveřní průchodky musí být nainstalovány pro aplikace, které vyžadují:
– přímé ovládání jističe, při zavřených dveřích rozváděče
– elektrické oddělení výsuvného provedení jističe instalace, nebo jeho připojení instalaci při zavřených
dveřích rozváděče
– zabránění přístupu částem pod napětím uvnitř rozváděče.
Jistič může být volitelně nainstalován rozváděče tak, může být ovládán při zavřených dveřích rozváděče. Je
todíkyvýřezuvedveříchrozváděče,kterýumožňujepřístupkpácejističeatlačítku<PUSHTOTRIP>,alezabraňuje
přístupu dalším částem pod napětím rozváděči.
Kromě výřezu pro dveřní průchodku dveřích musí být zhotoven otvor, kterým zasouvá klika.
Při správné montáži zajištěno krytí IP30.
Výsuvné zařízení může být uzamknuto pomocí visacích zámků nebo pomocí cylindrické vložky, aby předešlo
neoprávněnému vložení jističe během revize nebo údržby zařízení.
Stav uzamknuto/odemknuto možné signalizovat dálkově, viz strana C111.
Visací zámky ani cylindrická vložka nejsou součástí dodávky výsuvného zařízení.
Na uzamykací mechanizmus možné připevnit visací zámky průměrem třmenu mm.
Výsuvnézařízenílzeuzamknoutvevšechtřechpracovníchpolohách–připojeno(CONNECT),revize(TEST),odpoje-
no (DISCONNECT).
Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Výsuvná provedení
.
Dveřní průchodky jsou montovány přední stranu jističe připevněny jističi pomocí dvou šroubů západky.
Výsuvné provedení lze kombinovat:
– vnitřním příslušenstvím
– čelním ručním pohonem nebo ručním pohonem dveře
– čelním motorovým pohonem MO320 SEO520
– zadním mechanickým blokováním
– uzamykáním páky
