Kompaktní jističe 3VA MO1-2020-CZ
C
C104

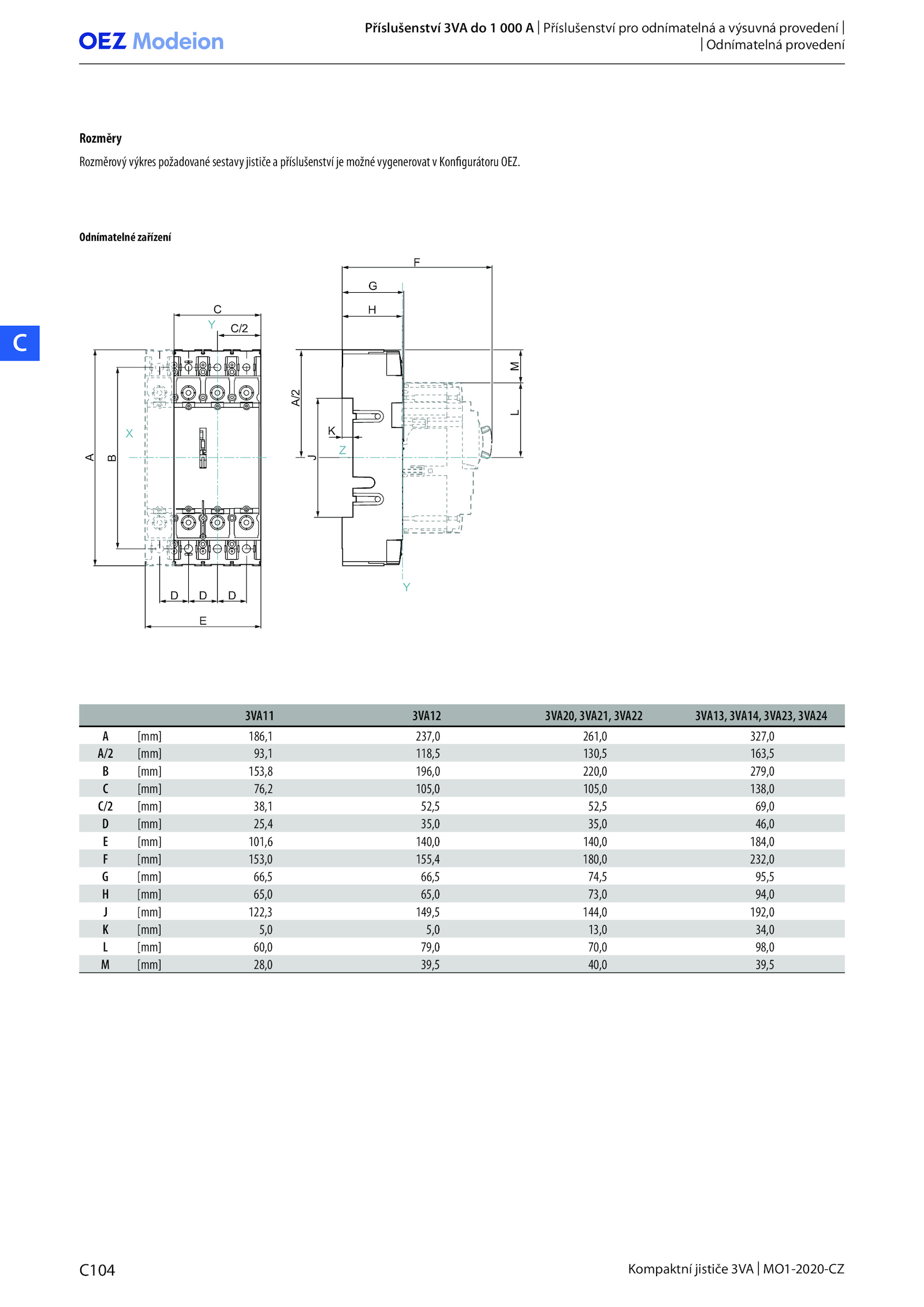

Odnímatelné zařízení
Rozměry
Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ.
3VA11 3VA12 3VA20, 3VA21, 3VA22 3VA13, 3VA14, 3VA23, 3VA24
A [mm] 186,1 237,0 261,0 327,0
A/2 [mm] 93,1 118,5 130,5 163,5
B [mm] 153,8 196,0 220,0 279,0
C [mm] 76,2 105,0 105,0 138,0
C/2 [mm] 38,1 52,5 52,5 69,0
D [mm] 25,4 35,0 35,0 46,0
E [mm] 101,6 140,0 140,0 184,0
F [mm] 153,0 155,4 180,0 232,0
G [mm] 66,5 66,5 74,5 95,5
H [mm] 65,0 65,0 73,0 94,0
J [mm] 122,3 149,5 144,0 192,0
K [mm] 5,0 5,0 13,0 34,0
L [mm] 60,0 79,0 70,0 98,0
M [mm] 28,0 39,5 40,0 39,5
Y
Y
X
Z
C/2
C
B
A
D
D
E
D
H
K
J
A/2
G
M
L
F
Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Odnímatelná provedení
