... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
Používají případě, kdy potřeba přestavět další jistič pevném provedení odnímatelné provedení již
instalovaného odnímatelného zařízení.
Krytí IP20 všech připojovacích bodech. Připojovací sady izolačními doplňky mají vlastní objednací kódy.
Kabely nebo pasy hlavních proudových drah jsou tomto případě připojeny odnímatelného nebo výsuvného
zařízení. všechny sady bez izolačních doplňků (např.
Připojovací sady pro odnímatelné výsuvné zařízení jsou navrženy stejným způsobem jako pro jističe pevném
provedení, tj.
Jistič zasouván vysouván ručně.
Představují jednodušší levnější řešení zabírající méně místa.
Obsahují:
– sadu zásuvných kontaktů pro jistič včetně krytů
– blokovací táhlo
– držák kabelů
– sadu montážních šroubů.
Možnost uzamknutí visacími zámky, aby zabránilo vložení jističe. třmenové svorky) mohou být těchto provedeních
použity.
Neobsahují:
– základnu odnímatelného zařízení.Kompaktní jističe 3VA MO1-2020-CZ
C
C98

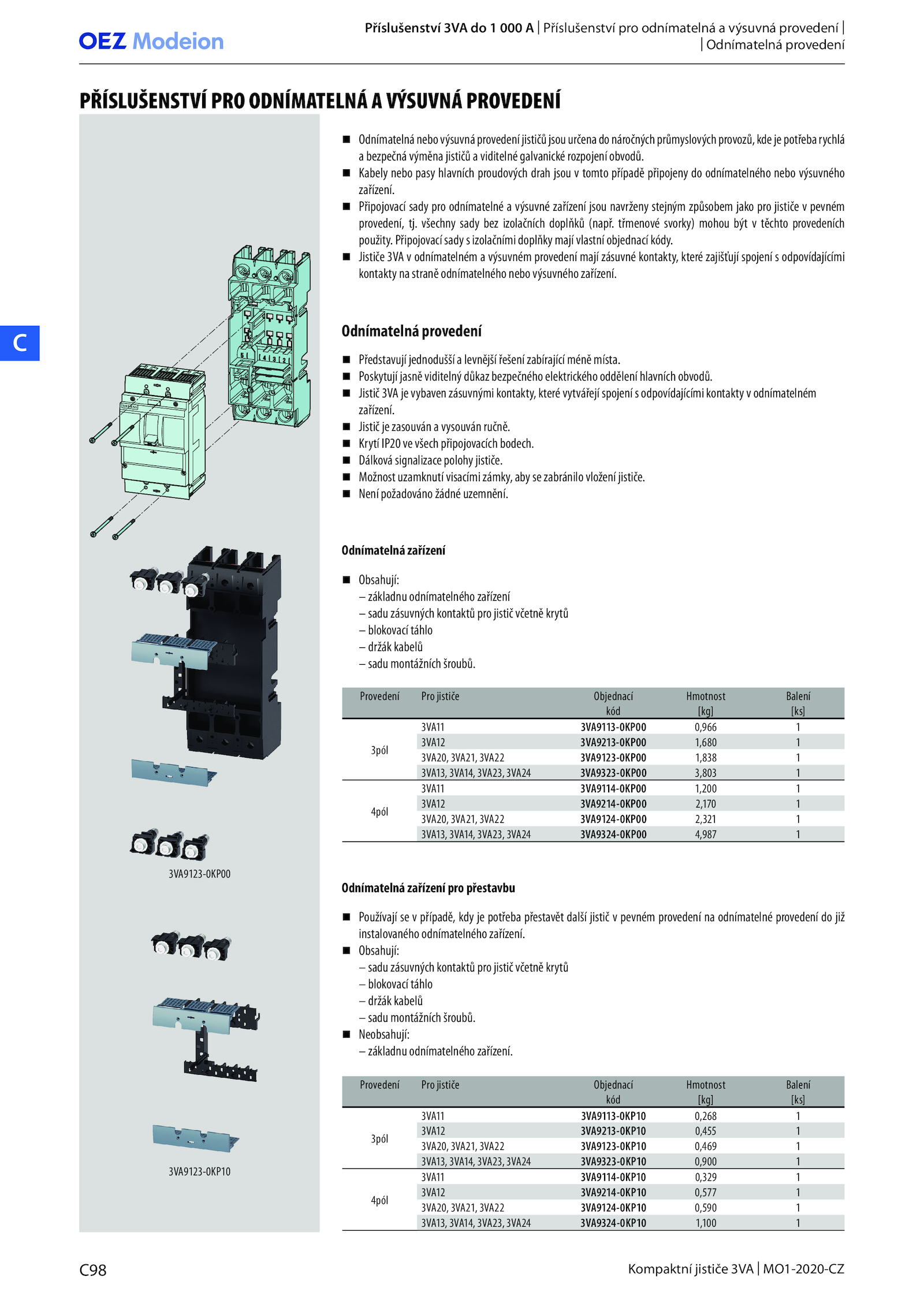

Odnímatelná provedení
Odnímatelnánebovýsuvnáprovedeníjističůjsouurčenadonáročnýchprůmyslovýchprovozů,kdejepotřebarychlá
a bezpečná výměna jističů viditelné galvanické rozpojení obvodů.
Jistič 3VA vybaven zásuvnými kontakty, které vytvářejí spojení odpovídajícími kontakty odnímatelném
zařízení.
Odnímatelná zařízení
Odnímatelná zařízení pro přestavbu
Obsahují:
– základnu odnímatelného zařízení
– sadu zásuvných kontaktů pro jistič včetně krytů
– blokovací táhlo
– držák kabelů
– sadu montážních šroubů.
Není požadováno žádné uzemnění.
Jističe 3VA odnímatelném výsuvném provedení mají zásuvné kontakty, které zajišťují spojení odpovídajícími
kontakty straně odnímatelného nebo výsuvného zařízení.
Dálková signalizace polohy jističe.
PŘÍSLUŠENSTVÍ PRO ODNÍMATELNÁ VÝSUVNÁ PROVEDENÍ
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3pól
3VA11 3VA9113-0KP00 0,966 1
3VA12 3VA9213-0KP00 1,680 1
3VA20, 3VA21, 3VA22 3VA9123-0KP00 1,838 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9323-0KP00 3,803 1
4pól
3VA11 3VA9114-0KP00 1,200 1
3VA12 3VA9214-0KP00 2,170 1
3VA20, 3VA21, 3VA22 3VA9124-0KP00 2,321 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9324-0KP00 4,987 1
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3pól
3VA11 3VA9113-0KP10 0,268 1
3VA12 3VA9213-0KP10 0,455 1
3VA20, 3VA21, 3VA22 3VA9123-0KP10 0,469 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9323-0KP10 0,900 1
4pól
3VA11 3VA9114-0KP10 0,329 1
3VA12 3VA9214-0KP10 0,577 1
3VA20, 3VA21, 3VA22 3VA9124-0KP10 0,590 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9324-0KP10 1,100 1
3VA9123-0KP00
3VA9123-0KP10
Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Odnímatelná provedení
.
Poskytují jasně viditelný důkaz bezpečného elektrického oddělení hlavních obvodů
