... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
Kompaktní jističe 3VA MO1-2020-CZ
C
C72

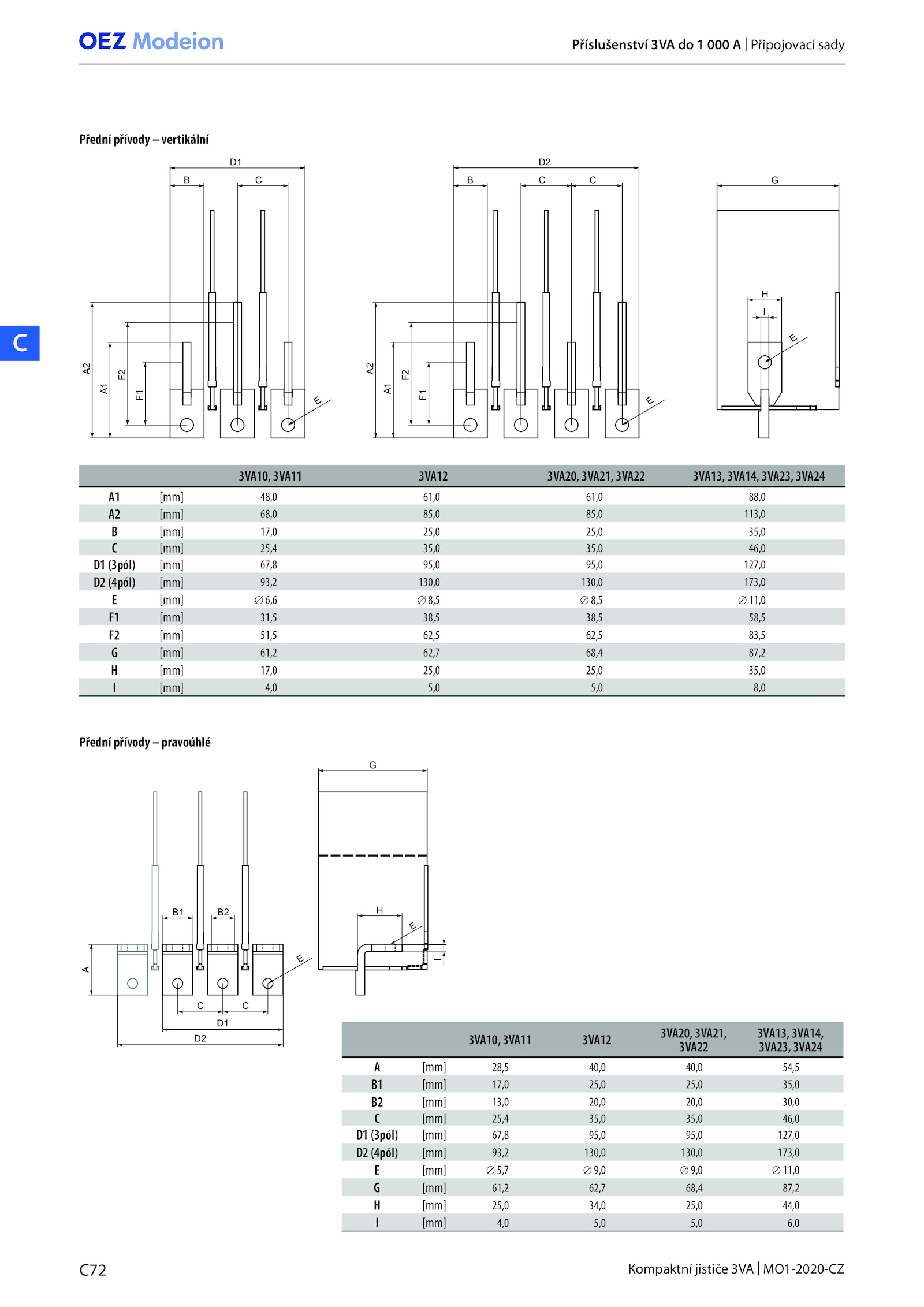

Přední přívody vertikální
Přední přívody pravoúhlé
D2
C C
B
A1
F1
A2
F2
I
H
G
D1
C
B
A1
F1
A2
F2
E E
E
G
I
H
E
E
C
D1
D2
C
A
B1 B2
Příslušenství 3VA 000 Připojovací sady
3VA10, 3VA11 3VA12 3VA20, 3VA21, 3VA22 3VA13, 3VA14, 3VA23, 3VA24
A1 [mm] 48,0 61,0 61,0 88,0
A2 [mm] 68,0 85,0 85,0 113,0
B [mm] 17,0 25,0 25,0 35,0
C [mm] 25,4 35,0 35,0 46,0
D1 (3pól) [mm] 67,8 95,0 95,0 127,0
D2 (4pól) [mm] 93,2 130,0 130,0 173,0
E [mm] 6,6 8,5 8,5 11,0
F1 [mm] 31,5 38,5 38,5 58,5
F2 [mm] 51,5 62,5 62,5 83,5
G [mm] 61,2 62,7 68,4 87,2
H [mm] 17,0 25,0 25,0 35,0
I [mm] 4,0 5,0 5,0 8,0
3VA10, 3VA11 3VA12
3VA20, 3VA21,
3VA22
3VA13, 3VA14,
3VA23, 3VA24
A [mm] 28,5 40,0 40,0 54,5
B1 [mm] 17,0 25,0 25,0 35,0
B2 [mm] 13,0 20,0 20,0 30,0
C [mm] 25,4 35,0 35,0 46,0
D1 (3pól) [mm] 67,8 95,0 95,0 127,0
D2 (4pól) [mm] 93,2 130,0 130,0 173,0
E [mm] 5,7 9,0 9,0 11,0
G [mm] 61,2 62,7 68,4 87,2
H [mm] 25,0 34,0 25,0 44,0
I [mm] 4,0 5,0 5,0 6,0
