... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
tloušťka 1)
Objednací kód Hmotnost Balení
pólů [mm] [mm] [kg] [sada]
3
3VA10, 3VA11 6,5 3VA9113-0QA00 0,050 1
3VA12 3VA9213-0QA00 0,097 1
3VA20, 3VA21, 3VA22 3VA9203-0QA00 0,093 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9403-0QA00 0,177 1
3VA15, 3VA25 3VA9603-0QA00 2)
1,114 1
4
3VA10, 3VA11 6,5 3VA9114-0QA00 0,061 1
3VA12 3VA9214-0QA00 0,125 1
3VA20, 3VA21, 3VA22 3VA9204-0QA00 0,118 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9404-0QA00 0,230 1
3VA15, 3VA25 3VA9604-0QA00 2)
1,383 1
1)
Platí pro šířku tloušťku pasů kabelových ok, podrobnosti jsou uvedeny části Parametry straně C69.
2)
Obsahuje kryt svorek.
Počet Pro jističe Max.
Standardně jsou dodávány izolačními přepážkami.
3VA9203-0QA00
3VA9263-0QB00
Počet Pro jističe Max. šířka 1)
Max.
Lze doplnit potenciálovými svorkami, viz strana C74.
Příslušenství 3VA 000 Připojovací sady
.
Přední zadní přívody prodávají sadách. tloušťka 1)
Objednací kód Hmotnost Balení
pólů [mm] [mm] [kg] [sada]
1 3VA10, 3VA11 3VA9151-0QB00 2)
0,041 1
3
3VA10, 3VA11 3VA9153-0QB00 0,119 1
3VA12 3VA9253-0QB00 0,256 1
3VA20, 3VA21, 3VA22 3VA9263-0QB00 0,257 1
3VA13, 3VA14, 3VA23, 3VA24 12,5 3VA9483-0QB00 0,780 1
3VA15, 3VA25 3VA9603-0QB00 2,863 1
4
3VA10, 3VA11 3VA9154-0QB00 0,155 1
3VA12 3VA9254-0QB00 0,344 1
3VA20, 3VA21, 3VA22 3VA9264-0QB00 0,342 1
3VA13, 3VA14, 3VA23, 3VA24 12,5 3VA9484-0QB00 1,023 1
3VA15, 3VA25 3VA9604-0QB00 3,772 1
1)
Platí pro šířku tloušťku pasů kabelových ok, podrobnosti jsou uvedeny části Parametry straně C69.
2)
Neobsahuje izolační přepážky.Kompaktní jističe 3VA MO1-2020-CZ
C
C65

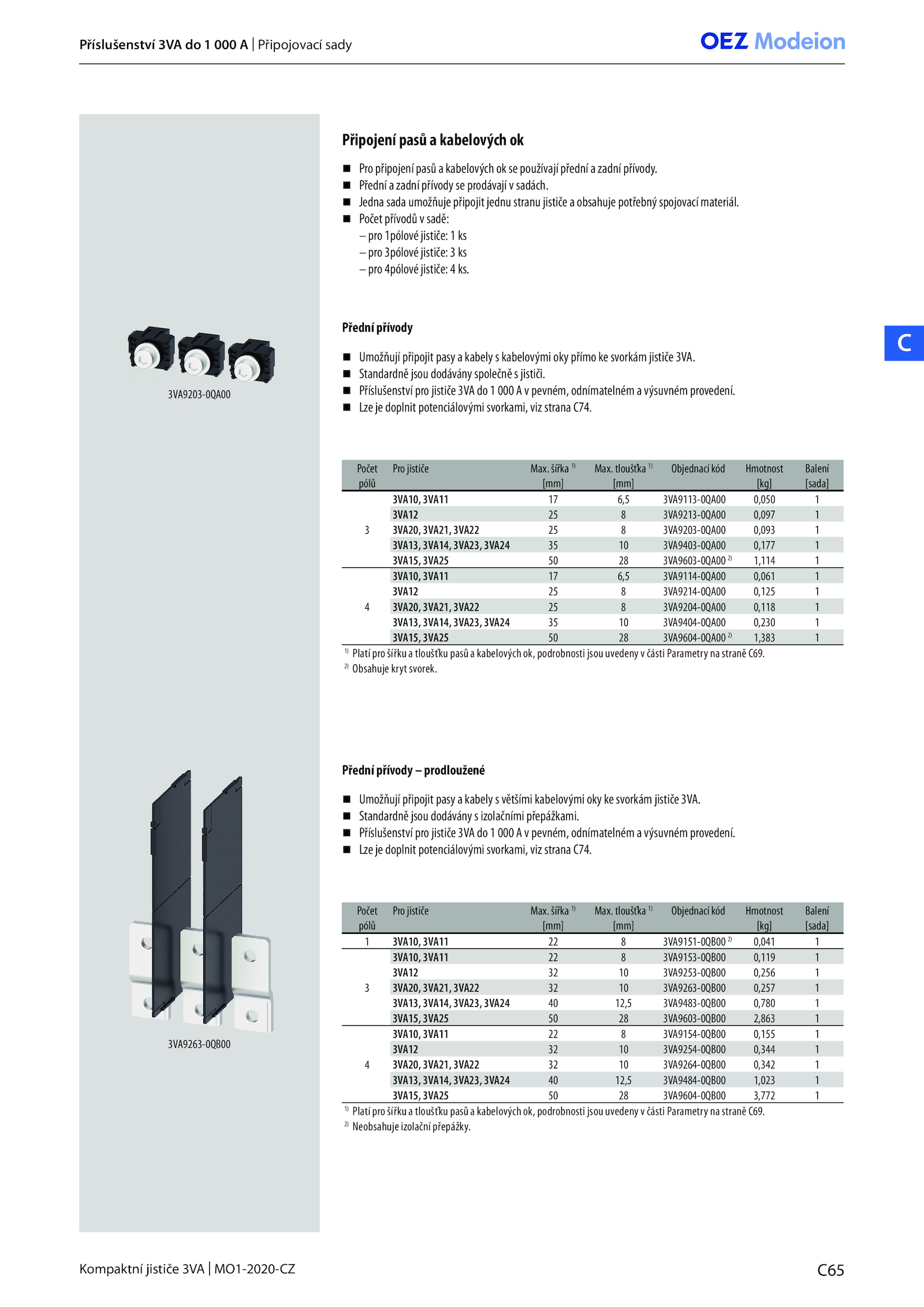

Připojení pasů kabelových ok
Pro připojení pasů kabelových používají přední zadní přívody.
Příslušenství pro jističe 3VA 000 pevném, odnímatelném výsuvném provedení.
Jedna sada umožňuje připojit jednu stranu jističe obsahuje potřebný spojovací materiál. šířka 1)
Max.
Příslušenství pro jističe 3VA 000 pevném, odnímatelném výsuvném provedení.
Přední přívody
Přední přívody prodloužené
Umožňují připojit pasy kabely kabelovými oky přímo svorkám jističe 3VA.
Standardně jsou dodávány společně jističi.
Umožňují připojit pasy kabely většími kabelovými oky svorkám jističe 3VA.
Lze doplnit potenciálovými svorkami, viz strana C74.
Počet přívodů sadě:
– pro 1pólové jističe: ks
– pro 3pólové jističe: ks
– pro 4pólové jističe: ks
