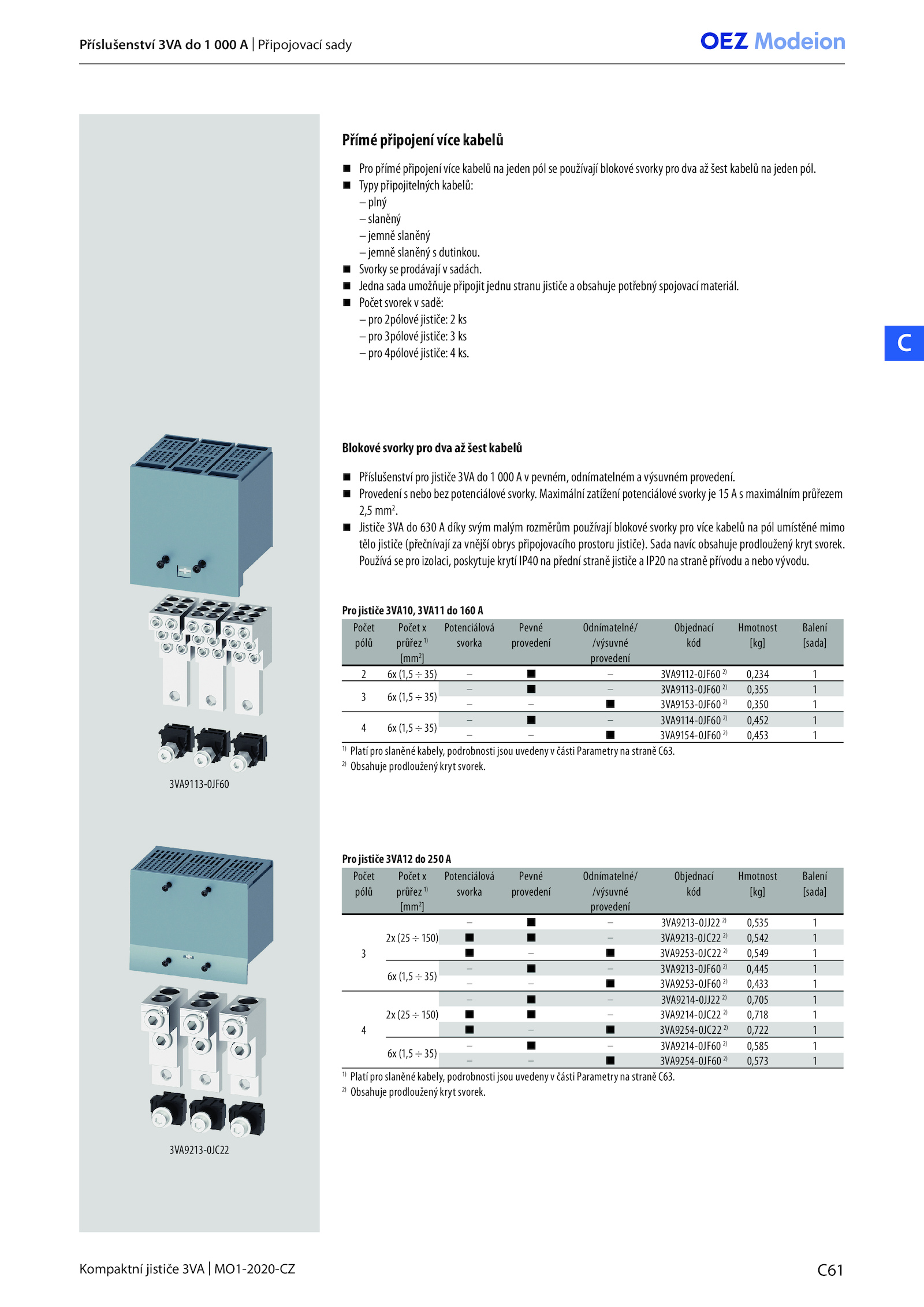

Maximální zatížení potenciálové svorky maximálním průřezem 2,5 mm2 .Kompaktní jističe 3VA MO1-2020-CZ C C61 Přímé připojení více kabelů  Pro přímé připojení více kabelů jeden pól používají blokové svorky pro dva šest kabelů jeden pól.  Počet svorek sadě: – pro 2pólové jističe: ks – pro 3pólové jističe: ks – pro 4pólové jističe: ks. 2) Obsahuje prodloužený kryt svorek.  Jedna sada umožňuje připojit jednu stranu jističe obsahuje potřebný spojovací materiál.  Typy připojitelných kabelů: – plný – slaněný – jemně slaněný – jemně slaněný dutinkou.  Provedení nebo bez potenciálové svorky.  Jističe 3VA 630 díky svým malým rozměrům používají blokové svorky pro více kabelů pól umístěné mimo tělo jističe (přečnívají vnější obrys připojovacího prostoru jističe). 3VA9113-0JF60 3VA9213-0JC22 Příslušenství 3VA 000 Připojovací sady .  Svorky prodávají sadách. Sada navíc obsahuje prodloužený kryt svorek. Počet Počet Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení pólů průřez 1) svorka provedení /výsuvné kód [kg] [sada] [mm2 ] provedení 2 (1,5 35) 3VA9112-0JF60 2) 0,234 1 3 (1,5 35) – 3VA9113-0JF60 2) 0,355 1 – 3VA9153-0JF60 2) 0,350 1 4 (1,5 35) – 3VA9114-0JF60 2) 0,452 1 – 3VA9154-0JF60 2) 0,453 1 1) Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C63. Používá pro izolaci, poskytuje krytí IP40 přední straně jističe IP20 straně přívodu nebo vývodu. Počet Počet Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení pólů průřez 1) svorka provedení /výsuvné kód [kg] [sada] [mm2 ] provedení 3 2x (25 150) – 3VA9213-0JJ22 2) 0,535 1  3VA9213-0JC22 2) 0,542 1  3VA9253-0JC22 2) 0,549 1 6x (1,5 35) – 3VA9213-0JF60 2) 0,445 1 – 3VA9253-0JF60 2) 0,433 1 4 2x (25 150) – 3VA9214-0JJ22 2) 0,705 1  3VA9214-0JC22 2) 0,718 1  3VA9254-0JC22 2) 0,722 1 6x (1,5 35) – 3VA9214-0JF60 2) 0,585 1 – 3VA9254-0JF60 2) 0,573 1 1) Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C63. Blokové svorky pro dva šest kabelů Pro jističe 3VA10, 3VA11 160 A Pro jističe 3VA12 250 A  Příslušenství pro jističe 3VA 000 pevném, odnímatelném výsuvném provedení. 2) Obsahuje prodloužený kryt svorek
