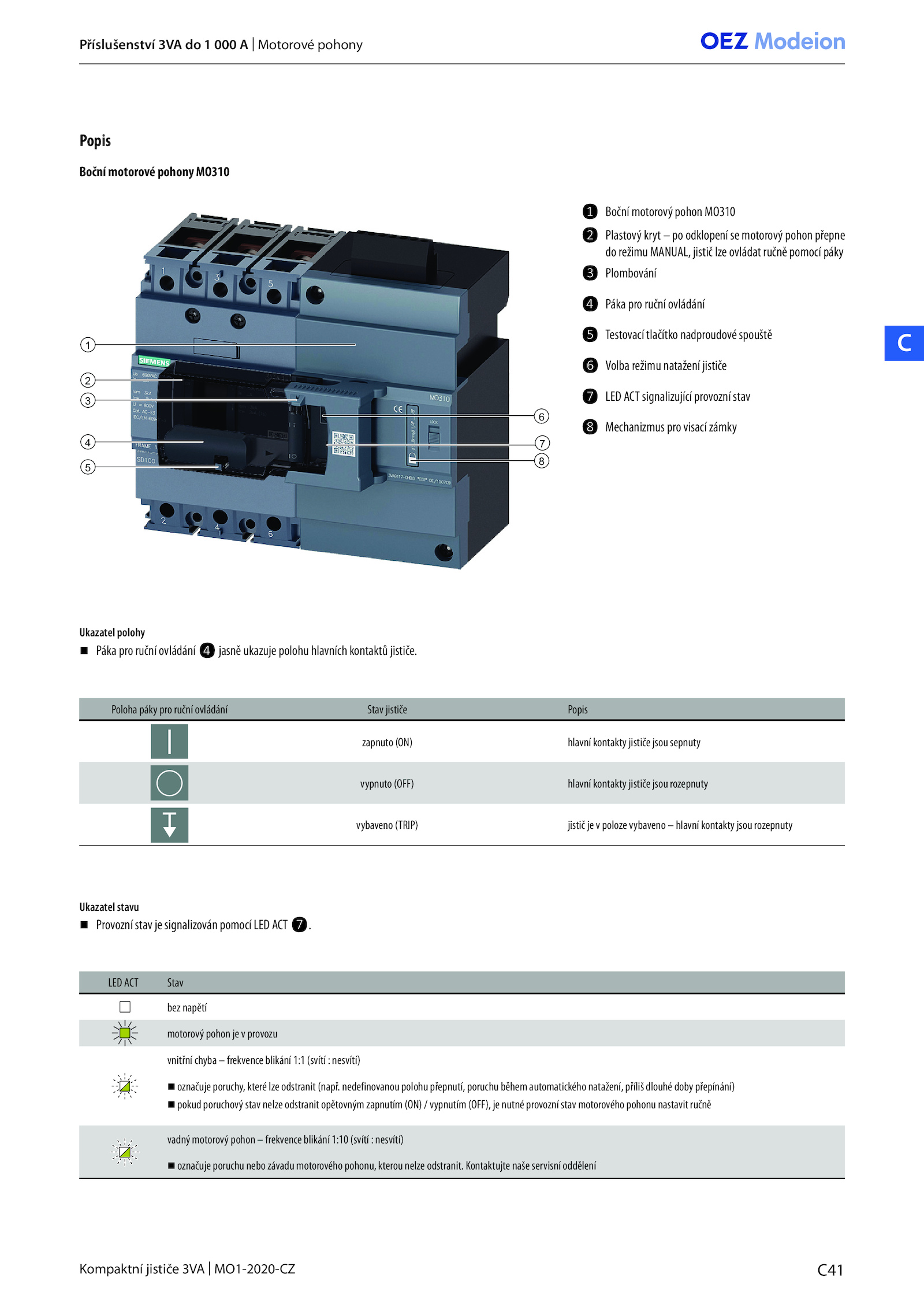

nedefinovanou polohu přepnutí, poruchu během automatického natažení, příliš dlouhé doby přepínání)  pokud poruchový stav nelze odstranit opětovným zapnutím (ON) vypnutím (OFF), nutné provozní stav motorového pohonu nastavit ručně vadný motorový pohon frekvence blikání 1:10 (svítí nesvítí)  označuje poruchu nebo závadu motorového pohonu, kterou nelze odstranit.  Provozní stav signalizován pomocí LED ACT ❼. Kontaktujte naše servisní oddělení Příslušenství 3VA 000 Motorové pohony . LED ACT Stav bez napětí motorový pohon provozu vnitřní chyba frekvence blikání 1:1 (svítí nesvítí)  označuje poruchy, které lze odstranit (např.C41 Kompaktní jističe 3VA MO1-2020-CZ C Popis Boční motorové pohony MO310 2 4 3 7 5 8 1 6 ❶ Boční motorový pohon MO310 ❷ Plastový kryt odklopení motorový pohon přepne do režimu MANUAL, jistič lze ovládat ručně pomocí páky ❸ Plombování ❹ Páka pro ruční ovládání ❺ Testovací tlačítko nadproudové spouště ❻ Volba režimu natažení jističe ❼ LED ACT signalizující provozní stav ❽ Mechanizmus pro visací zámky Poloha páky pro ruční ovládání Stav jističe Popis zapnuto (ON) hlavní kontakty jističe jsou sepnuty vypnuto (OFF) hlavní kontakty jističe jsou rozepnuty vybaveno (TRIP) jistič poloze vybaveno hlavní kontakty jsou rozepnuty Ukazatel polohy Ukazatel stavu  Páka pro ruční ovládání jasně ukazuje polohu hlavních kontaktů jističe
