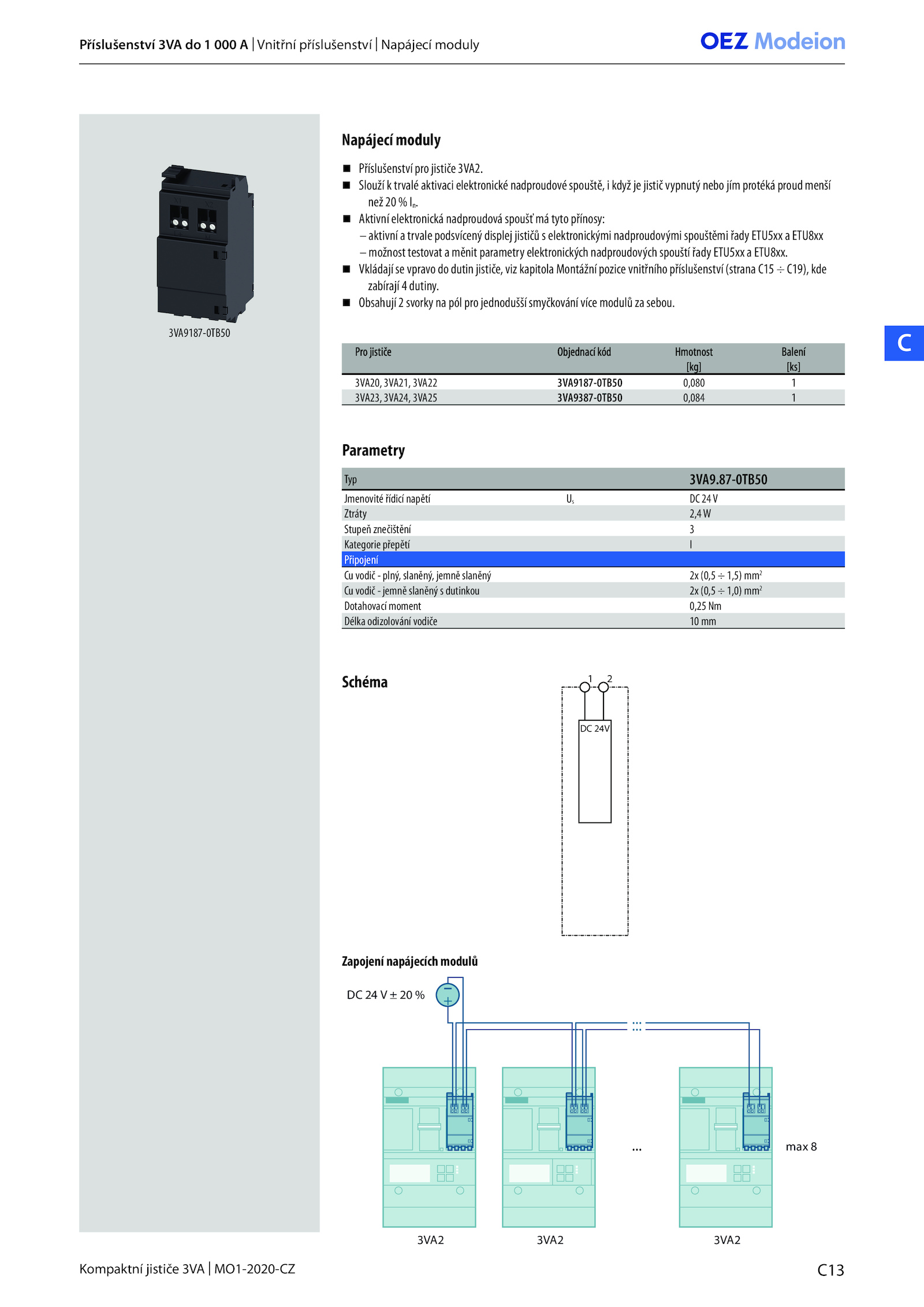

C13
Kompaktní jističe 3VA MO1-2020-CZ
C
Napájecí moduly
Pro jističe
Pro jističe Objednací kód
Objednací kód Hmotnost
Hmotnost Balení
Balení
[kg]
[kg] [ks]
[ks]
3VA20, 3VA21, 3VA22 3VA9187-0TB50 0,080 1
3VA23, 3VA24, 3VA25 3VA9387-0TB50 0,084 1
Příslušenství pro jističe 3VA2.
.
.
Slouží trvalé aktivaci elektronické nadproudové spouště, když jistič vypnutý nebo jím protéká proud menší
než In.
Obsahují svorky pól pro jednodušší smyčkování více modulů sebou....
3VA9187-0TB50
Schéma
Zapojení napájecích modulů
DC 24V
1 2
Parametry
Typ 3VA9..
max 8
DC %
Příslušenství 3VA 000 Vnitřní příslušenství Napájecí moduly
.87-0TB50
Jmenovité řídicí napětí 24V
Ztráty 2,4W
Stupeň znečištění 3
Kategorie přepětí I
Připojení
Cu vodič plný, slaněný, jemně slaněný (0,5 1,5) mm2
Cu vodič jemně slaněný dutinkou (0,5 1,0) mm2
Dotahovací moment 0,25 Nm
Délka odizolování vodiče mm
+
3VA2 3VA2 3VA2
..
Vkládají vpravo dutin jističe, viz kapitola Montážní pozice vnitřního příslušenství (strana C15 C19), kde
zabírají dutiny..
Aktivní elektronická nadproudová spoušť tyto přínosy:
– aktivní trvale podsvícený displej jističů elektronickými nadproudovými spouštěmi řady ETU5xx ETU8xx
– možnost testovat měnit parametry elektronických nadproudových spouští řady ETU5xx ETU8xx
