Zemní ochrana může být proudově nezávislá nebo proudově závislá (I2
t).
Nezávislá časová okamžitá spoušť znamená, čas vypnutí nezávislý velikosti proudu.
Zemní spojení znamená poruchu, při které vodič přichází styku zemí proud teče do
země.
Zkratová spoušť (I)
Zemní ochrana (G)
100
10
1 100
5 50
1
Ii
1 000
0,5
0,1
0,01
t[s]
I In
/Ir
]
100
10
1 100
5 50
1
Ig
tg
1 000
0,5
0,1
0,01
t[s]
I In
/Ir
]

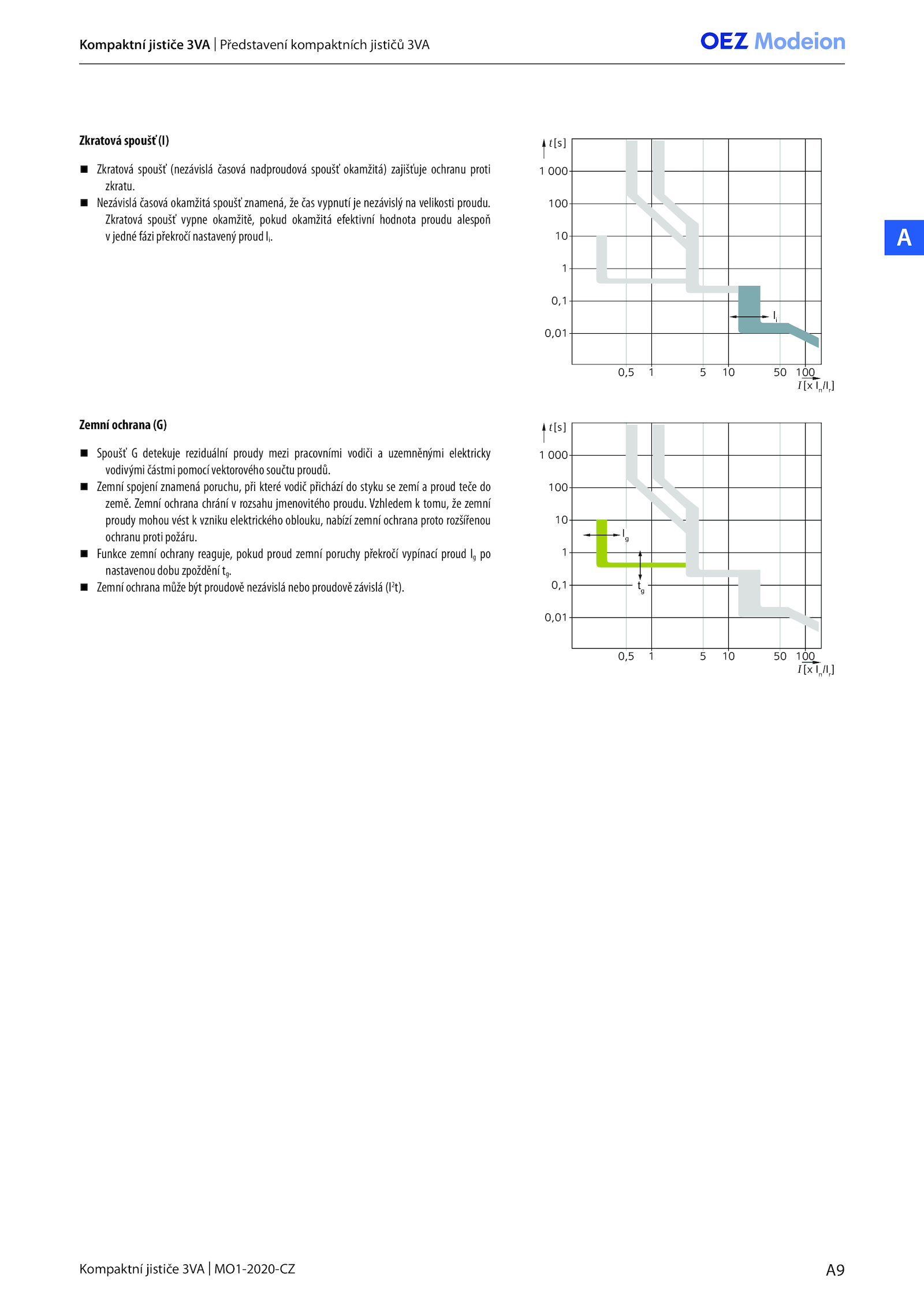

Kompaktní jističe 3VA Představení kompaktních jističů 3VA
.
Zkratová spoušť vypne okamžitě, pokud okamžitá efektivní hodnota proudu alespoň
v jedné fázi překročí nastavený proud Ii. Vzhledem tomu, zemní
proudy mohou vést vzniku elektrického oblouku, nabízí zemní ochrana proto rozšířenou
ochranu proti požáru.A9
Kompaktní jističe 3VA MO1-2020-CZ
A
Zkratová spoušť (nezávislá časová nadproudová spoušť okamžitá) zajišťuje ochranu proti
zkratu.
Spoušť detekuje reziduální proudy mezi pracovními vodiči uzemněnými elektricky
vodivými částmi pomocí vektorového součtu proudů.
Funkce zemní ochrany reaguje, pokud proud zemní poruchy překročí vypínací proud po
nastavenou dobu zpoždění tg. Zemní ochrana chrání rozsahu jmenovitého proudu
