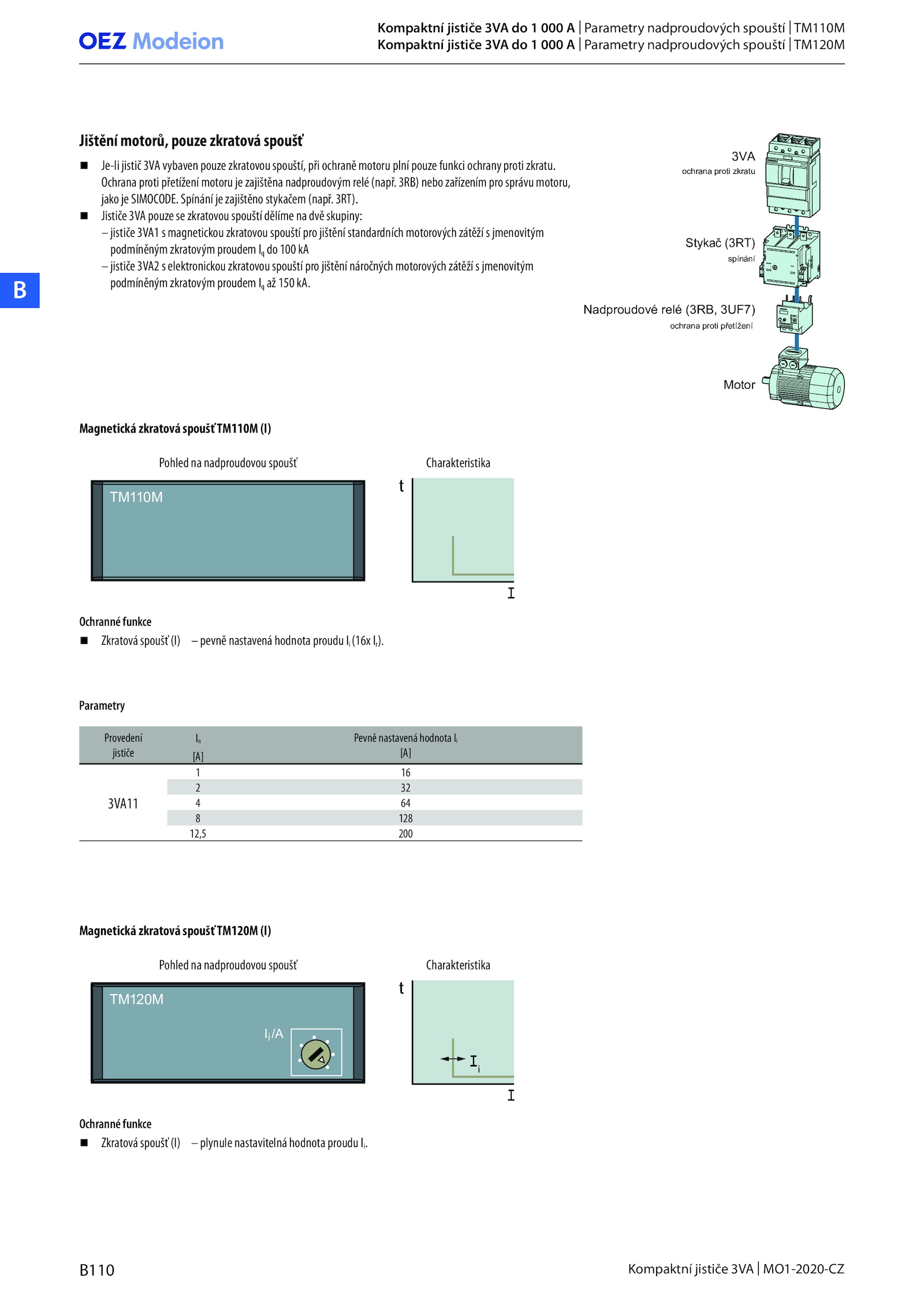

B110 Kompaktní jističe 3VA MO1-2020-CZ
B
Jištění motorů, pouze zkratová spoušť
Je-li jistič 3VA vybaven pouze zkratovou spouští, při ochraně motoru plní pouze funkci ochrany proti zkratu.
Zkratová spoušť (I) plynule nastavitelná hodnota proudu Ii. 3RT).
Ochrana proti přetížení motoru zajištěna nadproudovým relé (např. 3RB) nebo zařízením pro správu motoru,
jako SIMOCODE.
3VA
ochrana proti zkratu
6W\NDþ 57
spínání
1DGSURXGRYpUHOp 5%8)
RFKUDQDSURWLSĜHWtåHQt
Motor
Magnetická zkratová spoušťTM110M (I)
Magnetická zkratová spoušťTM120M (I)
Ochranné funkce
Ochranné funkce
Pohled nadproudovou spoušť
Pohled nadproudovou spoušť
Charakteristika
Charakteristika
Zkratová spoušť (I) pevně nastavená hodnota proudu (16x Ir).
Jističe 3VA pouze zkratovou spouští dělíme dvě skupiny:
– jističe 3VA1 magnetickou zkratovou spouští pro jištění standardních motorových zátěží jmenovitým
podmíněným zkratovým proudem 100 kA
– jističe 3VA2 elektronickou zkratovou spouští pro jištění náročných motorových zátěží jmenovitým
podmíněným zkratovým proudem 150 kA.
TM110M
TM120M
Ii/A
Parametry
Provedení
jističe
In Pevně nastavená hodnota Ii
[A]
[A]
3VA11
1 16
2 32
4 64
8 128
12,5 200
Kompaktní jističe 3VA 000 Parametry nadproudových spouští TM110M
Kompaktní jističe 3VA 000 Parametry nadproudových spouští TM120M
. Spínání zajištěno stykačem (např
