Nastavení možné, pouze pokud elektronická nadproudová
spoušť aktivní:
– proud jedné fázi větší než In
– nebo připojí jeden následujících zdrojů externího napájení 24V:
– napájecí modul
– komunikační modul COM060
– rozšiřující modul funkcí EFB300
– testerTD300 neboTD500.
Umožňují zvolit více ochranných funkcí jemnějším nastavením parametrů než ETU3xx. Potenciálové svorky jsou
integrovány uvnitř jističe, 3pólových potenciálová svorka pro vodič připojuje externě, pokud potřeba.
Elektronická nadproudová spoušť ETU550 (LSI) ETU850(LSI)
Pohled nadproudovou spoušť
ETU550 3pól, 4pól
Pohled nadproudovou spoušť
ETU850 3pól, 4pól Charakteristika
r
i
sd
r
sd
Ochranné funkce
Tepelná spoušť (L) nastavitelná hodnota proudu času tr.
Měření výkonu možné pouze připojeným externím napětím 24V. strojů, osvětlení, vytápění)
– aplikacích, kde potřeba předávat informace datové komunikaci
– aplikacích, kde řeší řízení spotřeby energie.
Zkratová spoušť (I) nastavitelná hodnota proudu Ii.
ETU8xx obsahuje navíc potenciálové svorky pro potřeby měření napětí výkonů.
Nadproudové spouště pro jištění vedení jsou určeny poskytnutí ochrany proti přetížením zkratům pro:
– vodiče (kabely, pasy, .)
– generátory
– nemotorové zátěže..
PropotřebykomunikaceaměřenísevyužívajíjističeselektronickýminadproudovýmispouštěmiETU5xxaETU8xx.
Tepelná paměť aktivní, lze vypnout..
Selektivní spoušť (S) nastavitelná hodnota proudu Isd času tsd.

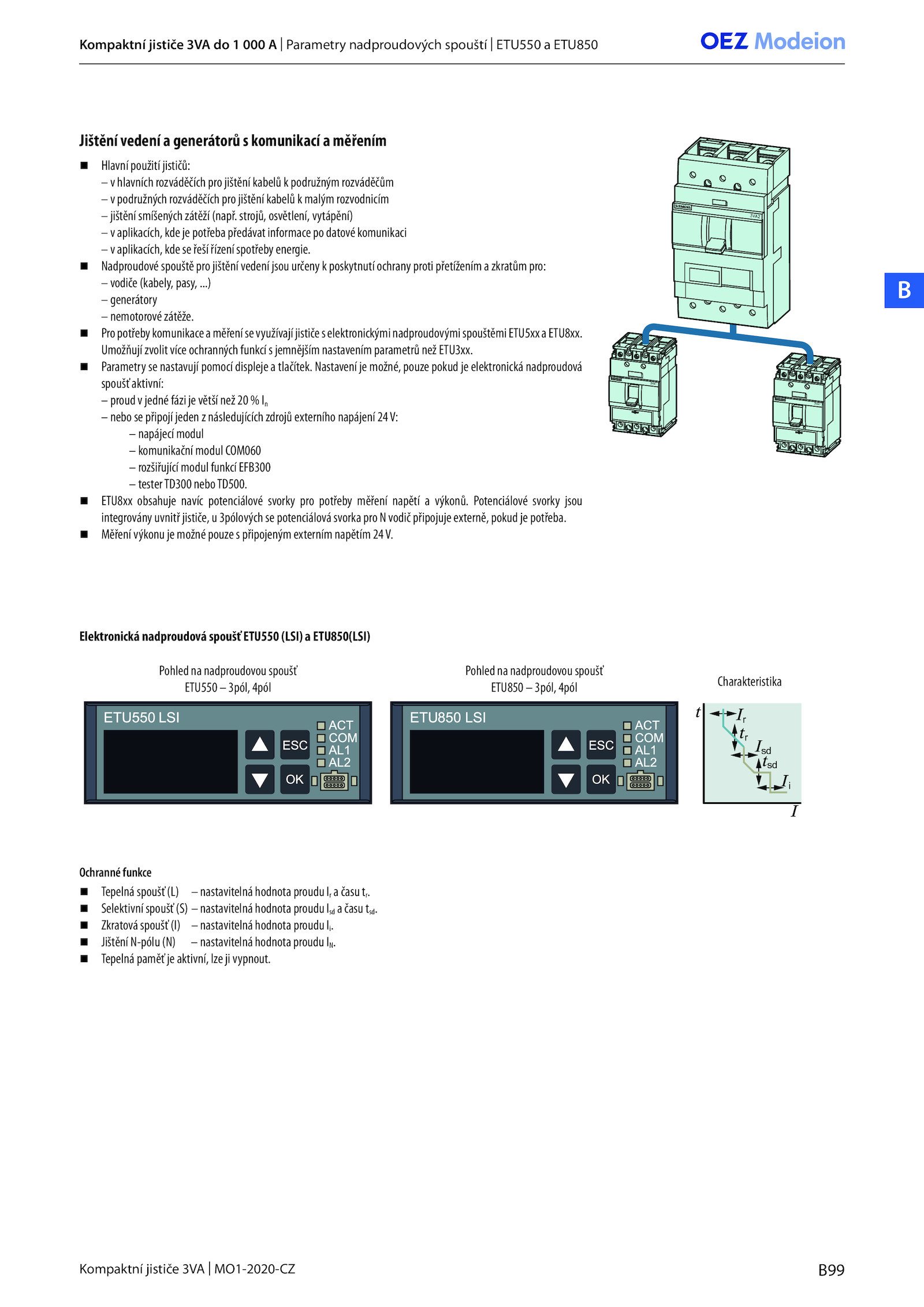

Kompaktní jističe 3VA 000 Parametry nadproudových spouští ETU550 ETU850
.B99
Kompaktní jističe 3VA MO1-2020-CZ
B
Jištění vedení generátorů komunikací měřením
Hlavní použití jističů:
– hlavních rozváděčích pro jištění kabelů podružným rozváděčům
– podružných rozváděčích pro jištění kabelů malým rozvodnicím
– jištění smíšených zátěží (např.
Parametry nastavují pomocí displeje tlačítek.
Jištění N-pólu (N) nastavitelná hodnota proudu IN
