Selektivita přiřazenými pojistkami 1,6.B95
Kompaktní jističe 3VA MO1-2020-CZ
B

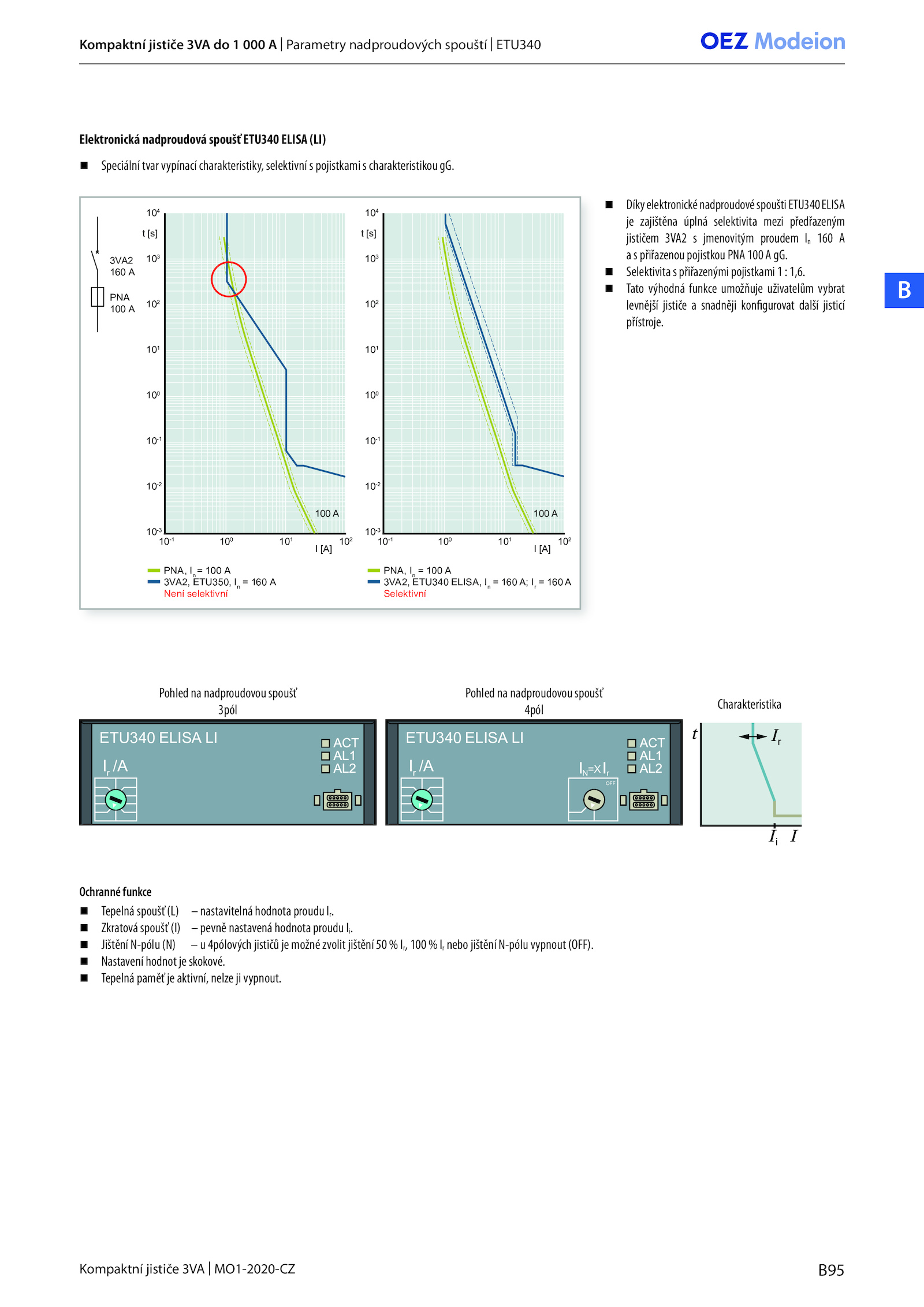

Elektronická nadproudová spoušť ETU340 ELISA (LI)
Speciální tvar vypínací charakteristiky, selektivní pojistkami charakteristikou gG.
Nastavení hodnot skokové.
Tato výhodná funkce umožňuje uživatelům vybrat
levnější jističe snadněji konfigurovat další jisticí
přístroje.
DíkyelektronickénadproudovéspouštiETU340ELISA
je zajištěna úplná selektivita mezi předřazeným
jističem 3VA2 jmenovitým proudem 160 A
a přiřazenou pojistkou PNA 100 gG.
Kompaktní jističe 3VA 000 Parametry nadproudových spouští ETU340
.
Zkratová spoušť (I) pevně nastavená hodnota proudu Ii.
103
102
101
100
10-1
10-2
10-3
10-1
100
101
102
104
t [s]
100 A
I [A]
103
102
101
100
10-1
10-2
10-3
10-1
100
101
102
104
t [s]
100 A
I [A]
PNA, In
= 100 A
3VA2, ETU350, In
= 160 A
Není selektivní
PNA, In
= 100 A
3VA2, ETU340 ELISA, In
= 160 Ir
= 160 A
Selektivní
3VA2
160 A
PNA
100 A
Pohled nadproudovou spoušť
3pól
Pohled nadproudovou spoušť
4pól Charakteristika
ETU340 ELISA LI
/A
ETU340 ELISA LI
OFF
N=X r
/A
r
i
Ochranné funkce
Tepelná spoušť (L) nastavitelná hodnota proudu Ir.
Jištění N-pólu (N) 4pólových jističů možné zvolit jištění Ir, 100 nebo jištění N-pólu vypnout (OFF).
Tepelná paměť aktivní, nelze vypnout
