– nemotorové zátěže.
U měřicích funkcí detekován aktuální proud
pomocí transformátorů proudu nebo pomocí
Rogowského cívek.
Kompaktní jističe 3VA Představení kompaktních jističů 3VA
...
Hodnoty nastavení nadproudových spouští jsou
přizpůsobeny pro ochranu generátorů.
Jističe 3VA2 určené pro jištění motorů jsou navrženy
pro optimální ochranu přímé spouštění třífázových
asynchronních motorů kotvou nakrátko, jsou citlivé na
výpadek fáze, mají trvale aktivní tepelnou paměť.
Ochrana proti přetížení motoru zajištěna nadproudo-
vým relé, spínání zajištěno stykačem.A7
Kompaktní jističe 3VA MO1-2020-CZ
A

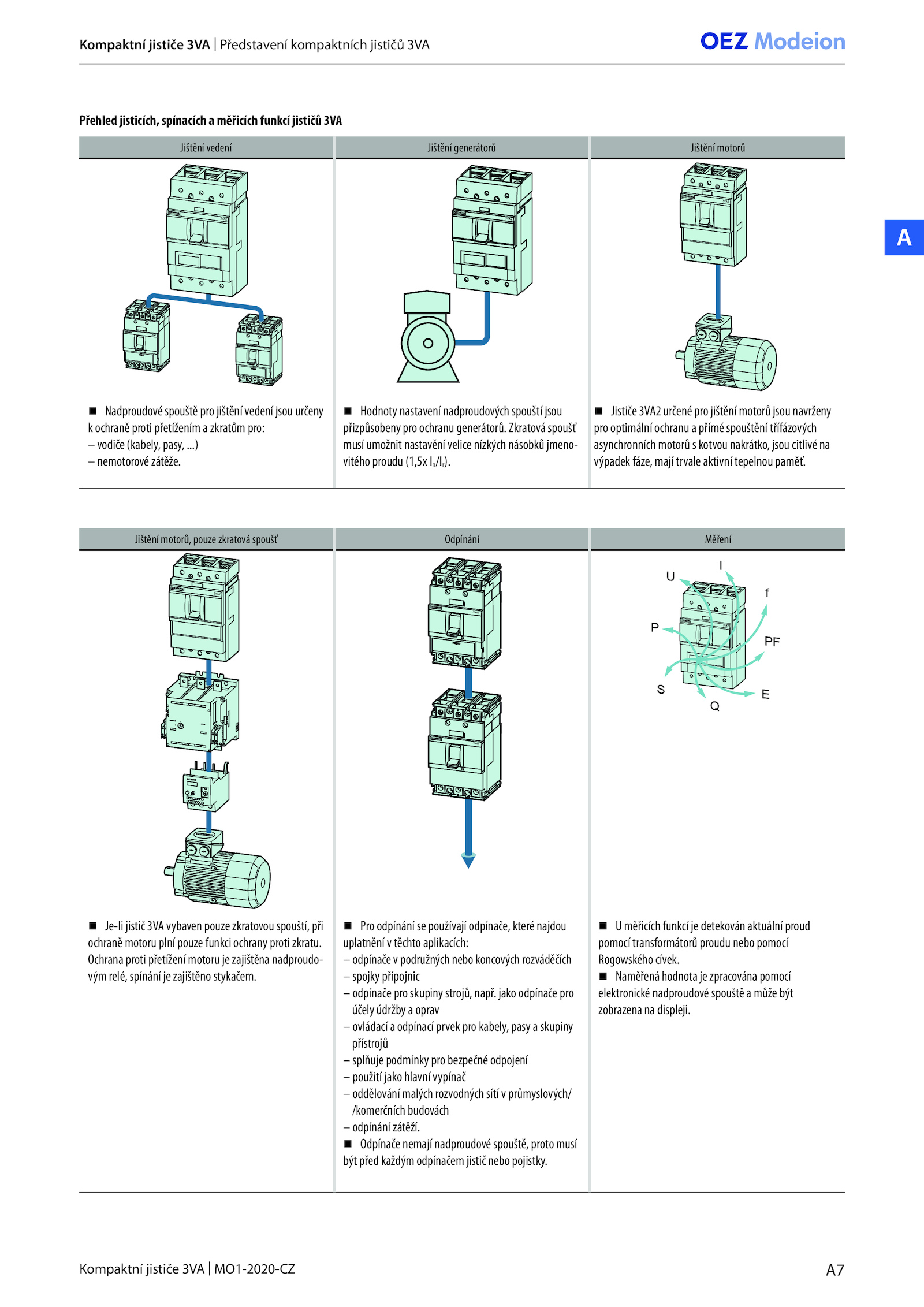

Přehled jisticích, spínacích měřicích funkcí jističů 3VA
Jištění vedení Jištění generátorů Jištění motorů
Nadproudové spouště pro jištění vedení jsou určeny
k ochraně proti přetížením zkratům pro:
– vodiče (kabely, pasy, .
Pro odpínání používají odpínače, které najdou
uplatnění těchto aplikacích:
– odpínače podružných nebo koncových rozváděčích
– spojky přípojnic
– odpínače pro skupiny strojů, např.
Jištění motorů, pouze zkratová spoušť Odpínání Měření
U
I
P
S
Q
PF
E
f
Je-li jistič 3VA vybaven pouze zkratovou spouští, při
ochraně motoru plní pouze funkci ochrany proti zkratu.
Naměřená hodnota zpracována pomocí
elektronické nadproudové spouště může být
zobrazena displeji. Zkratová spoušť
musí umožnit nastavění velice nízkých násobků jmeno-
vitého proudu (1,5x In/Ir). jako odpínače pro
účely údržby oprav
– ovládací odpínací prvek pro kabely, pasy skupiny
přístrojů
– splňuje podmínky pro bezpečné odpojení
– použití jako hlavní vypínač
– oddělování malých rozvodných sítí průmyslových/
/komerčních budovách
– odpínání zátěží.
Odpínače nemají nadproudové spouště, proto musí
být před každým odpínačem jistič nebo pojistky
