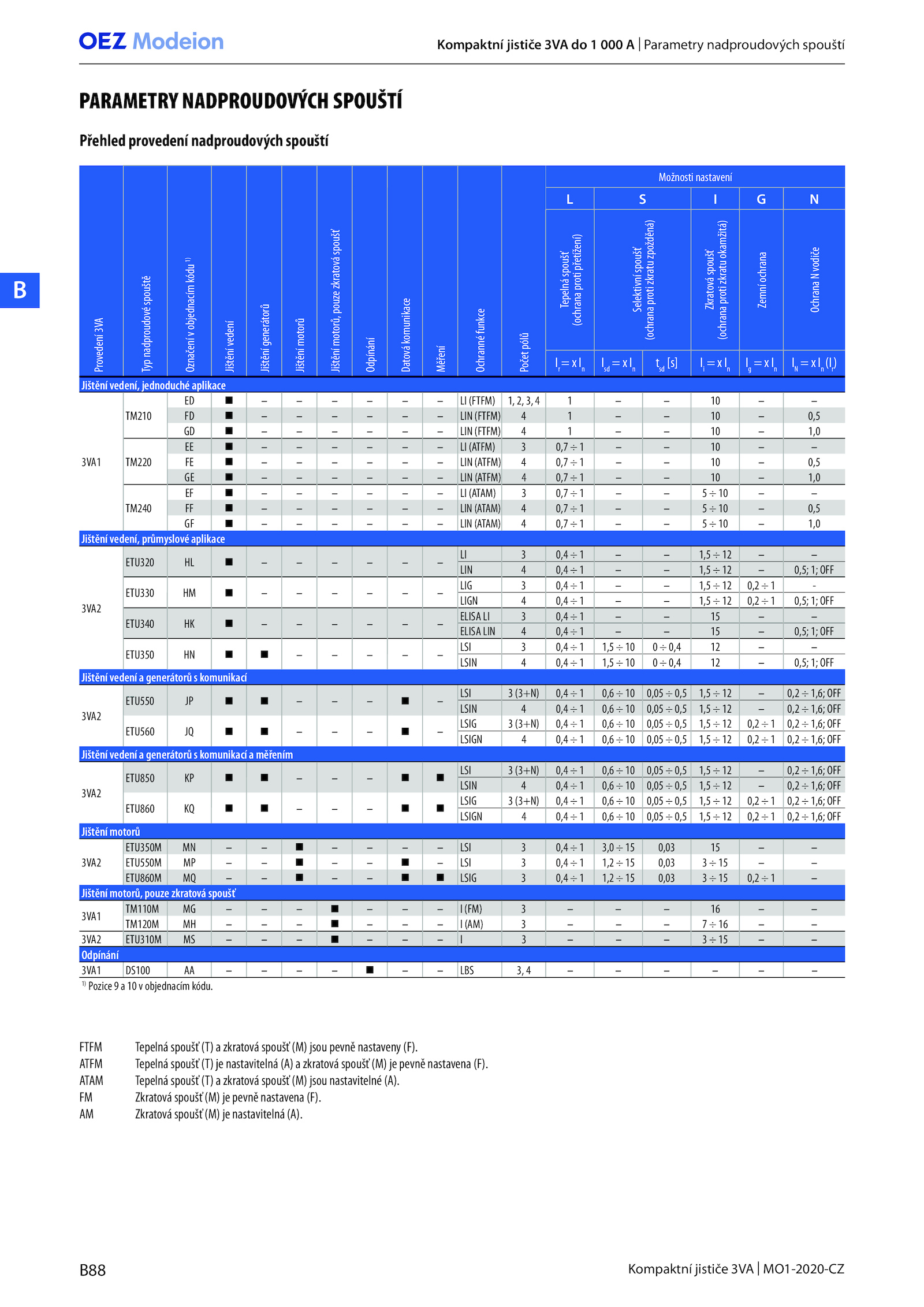

Kompaktní jističe 3VA 000 Parametry nadproudových spouští . ATAM Tepelná spoušť (T) zkratová spoušť (M) jsou nastavitelné (A). FTFM Tepelná spoušť (T) zkratová spoušť (M) jsou pevně nastaveny (F). AM Zkratová spoušť (M) nastavitelná (A). FM Zkratová spoušť (M) pevně nastavena (F).B88 Kompaktní jističe 3VA MO1-2020-CZ B Přehled provedení nadproudových spouští PARAMETRY NADPROUDOVÝCH SPOUŠTÍ Provedení 3VA Typ nadproudové spouště Označení v objednacím kódu 1) Jištění vedení Jištění generátorů Jištění motorů Jištění motorů, pouze zkratová spoušť Odpínání Datová komunikace Měření Ochranné funkce Počet pólů Možnosti nastavení L N Tepelná spoušť (ochrana proti přetížení) Selektivní spoušť (ochrana proti zkratu zpožděná) Zkratová spoušť (ochrana proti zkratu okamžitá) Zemní ochrana Ochrana N vodiče Ir = In Isd = In tsd [s] Ii = In Ig = In IN = In (Ir ) Jištění vedení, jednoduché aplikace 3VA1 TM210 ED (FTFM) – FD LIN (FTFM) 0,5 GD LIN (FTFM) 1,0 TM220 EE (ATFM) 0,7 – FE LIN (ATFM) 0,7 0,5 GE LIN (ATFM) 0,7 1,0 TM240 EF (ATAM) 0,7 – FF LIN (ATAM) 0,7 0,5 GF LIN (ATAM) 0,7 1,0 Jištění vedení, průmyslové aplikace 3VA2 ETU320 – LI 0,4 1,5 – LIN 0,4 1,5 0,5; OFF ETU330 – LIG 0,4 1,5 0,2 - LIGN 0,4 1,5 0,2 0,5; OFF ETU340 – ELISA 0,4 – ELISA LIN 0,4 0,5; OFF ETU350 – LSI 0,4 1,5 0,4 – LSIN 0,4 1,5 0,4 0,5; OFF Jištění vedení generátorů komunikací 3VA2 ETU550 – LSI (3+N) 0,4 0,6 0,05 0,5 1,5 0,2 1,6; OFF LSIN 0,4 0,6 0,05 0,5 1,5 0,2 1,6; OFF ETU560 – LSIG (3+N) 0,4 0,6 0,05 0,5 1,5 0,2 0,2 1,6; OFF LSIGN 0,4 0,6 0,05 0,5 1,5 0,2 0,2 1,6; OFF Jištění vedení generátorů komunikací měřením 3VA2 ETU850  LSI (3+N) 0,4 0,6 0,05 0,5 1,5 0,2 1,6; OFF LSIN 0,4 0,6 0,05 0,5 1,5 0,2 1,6; OFF ETU860  LSIG (3+N) 0,4 0,6 0,05 0,5 1,5 0,2 0,2 1,6; OFF LSIGN 0,4 0,6 0,05 0,5 1,5 0,2 0,2 1,6; OFF Jištění motorů 3VA2 ETU350M LSI 0,4 3,0 0,03 – ETU550M LSI 0,4 1,2 0,03 – ETU860M LSIG 0,4 1,2 0,03 0,2 – Jištění motorů, pouze zkratová spoušť 3VA1 TM110M (FM) – TM120M (AM) – 3VA2 ETU310M – Odpínání 3VA1 DS100 LBS – 1) Pozice objednacím kódu. ATFM Tepelná spoušť (T) nastavitelná (A) zkratová spoušť (M) pevně nastavena (F)
