Funkce ZSI působí rozsahu vypínací charakteristiky.
Porucha F3
V důsledku funkce ZSI Q22 dočasně zablokuje Q11 uplynutí doby zpoždění
tzsi dojde vypnutí pouze Q22.
Protože Q41 vybaví poruchu čase ms, žádný dalších jističů nevybaví,
i když Q41 nemá ZSI nemůže tedy vyslat blokovací signál Q33.
Bez funkce ZSI Q11 vybavil selektivní spouští čase tsd 300 ms.
Porucha F4
Zkratový proud detekován pouze jističem Q11. Protože Q11 nepřijímá blokovací
signál jističe Q22, vybaví tzsi ms.
Je kompatibilní funkcí ZSI vzduchových jističů ArionWL.
Princip funkce
Q11
A
E
F4
F3
F2
F1
tsd
= 300 ms
tZSI
= ms
tsd
= 200 ms
tZSI
= ms
Q21
A
E
tsd
= 200 ms
tZSI
= ms
Q22
A
E
tsd
= 100 ms
tZSI
= ms
Q31
A
E
ti
= ms
ti
= ms
tZSI
= ms
Q32
A
M
3~
M
3~
E
tsd
= 100 ms
tZSI
= ms
Q33
A
E
Q41
Legenda:
- Komunikační kabel
A Výstup vysílající blokovací signál
E Vstup přijímající blokovací signál
ti Vypínací čas zkratové spouště I
tsd Nastavení zpoždění selektivní spouště S
tZSI Zpoždění všech jističů, které detekují zkrat, ale nepřijmou blokovací
signál při aktivaci ZSI
Kompaktní jističe 3VA 000 Popis vypínacích charakteristik
. Proudy rozsahu I
(okamžitý zkrat) nadále způsobují okamžité vybavení.
Porucha F2
Pokud zkratový proud dostatečně velký, aktivují nadproudové spouště jističů
Q32, Q22 Q11.B86 Kompaktní jističe 3VA MO1-2020-CZ
B
Zónová selektivita (ZSI)

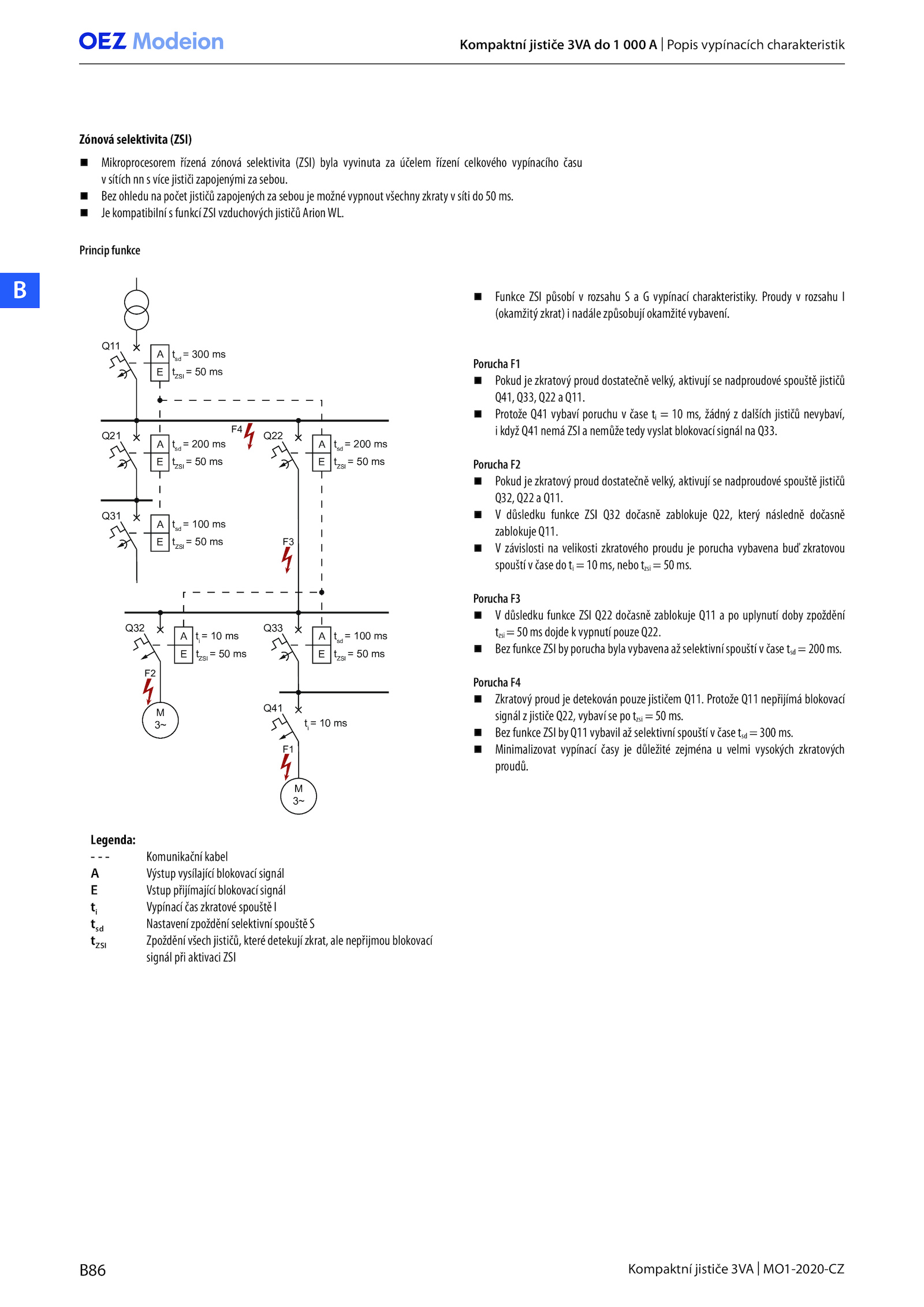

Mikroprocesorem řízená zónová selektivita (ZSI) byla vyvinuta účelem řízení celkového vypínacího času
v sítích více jističi zapojenými sebou.
Bez ohledu počet jističů zapojených sebou možné vypnout všechny zkraty síti ms.
Porucha F1
Pokud zkratový proud dostatečně velký, aktivují nadproudové spouště jističů
Q41, Q33, Q22 Q11.
Minimalizovat vypínací časy důležité zejména velmi vysokých zkratových
proudů.
Bez funkce ZSI porucha byla vybavena selektivní spouští čase tsd 200 ms.
V důsledku funkce ZSI Q32 dočasně zablokuje Q22, který následně dočasně
zablokuje Q11.
V závislosti velikosti zkratového proudu porucha vybavena buď zkratovou
spouští čase ms, nebo tzsi ms
