Přehled prvků systému.
Poznámky redaktora
Základní dodávaná povrchová úprava příchytek umožňuje použití prostředí náročných klimatické vlivy.
hmotnost kg/ks standard zinkování Sendzimir
na objednávku žárové zinkování ponorem
30
16
15
ANO NE
K.
Uvedené rozměry slouží pro základní orientaci pro volbu příchytky kabelům.36
1

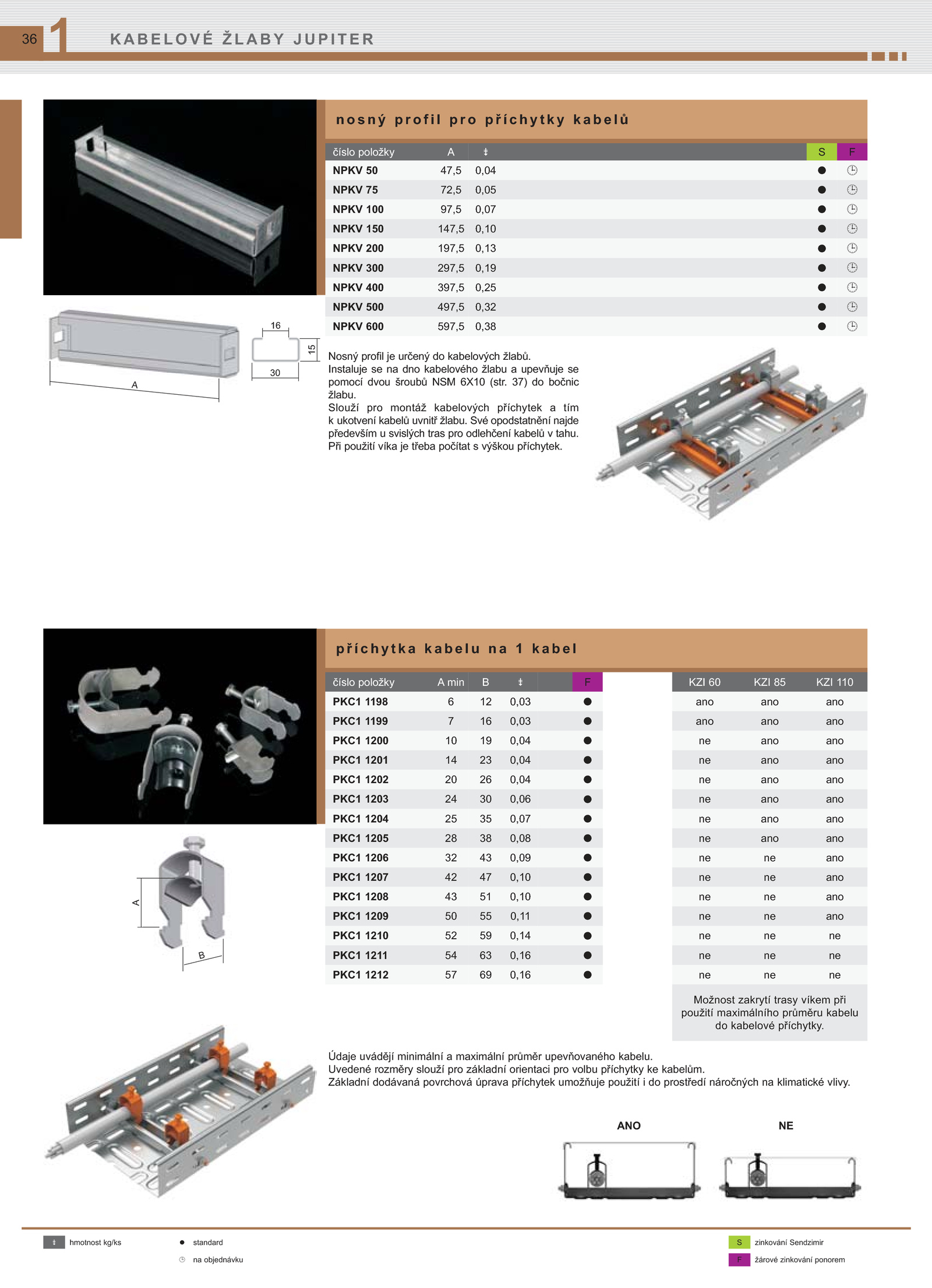

Nosný profil určený kabelových žlabů.
Slouží pro montáž kabelových příchytek tím
k ukotvení kabelů uvnitř žlabu.
Instaluje dno kabelového žlabu upevňuje se
pomocí dvou šroubů NSM 6X10 (str. 37) bočnic
žlabu.
n ů
A
číslo položky F
NPKV 47,5 0,04
NPKV 72,5 0,05
NPKV 100 97,5 0,07
NPKV 150 147,5 0,10
NPKV 200 197,5 0,13
NPKV 300 297,5 0,19
NPKV 400 397,5 0,25
NPKV 500 497,5 0,32
NPKV 600 597,5 0,38
p l
B
A
číslo položky min KZI KZI KZI 110
PKC1 1198 0,03 ano ano ano
PKC1 1199 0,03 ano ano ano
PKC1 1200 0,04 ano ano
PKC1 1201 0,04 ano ano
PKC1 1202 0,04 ano ano
PKC1 1203 0,06 ano ano
PKC1 1204 0,07 ano ano
PKC1 1205 0,08 ano ano
PKC1 1206 0,09 ano
PKC1 1207 0,10 ano
PKC1 1208 0,10 ano
PKC1 1209 0,11 ano
PKC1 1210 0,14 ne
PKC1 1211 0,16 ne
PKC1 1212 0,16 ne
Možnost zakrytí trasy víkem při
použití maximálního průměru kabelu
do kabelové příchytky.
Při použití víka třeba počítat výškou příchytek. Své opodstatnění najde
především svislých tras pro odlehčení kabelů tahu.
Údaje uvádějí minimální maximální průměr upevňovaného kabelu
