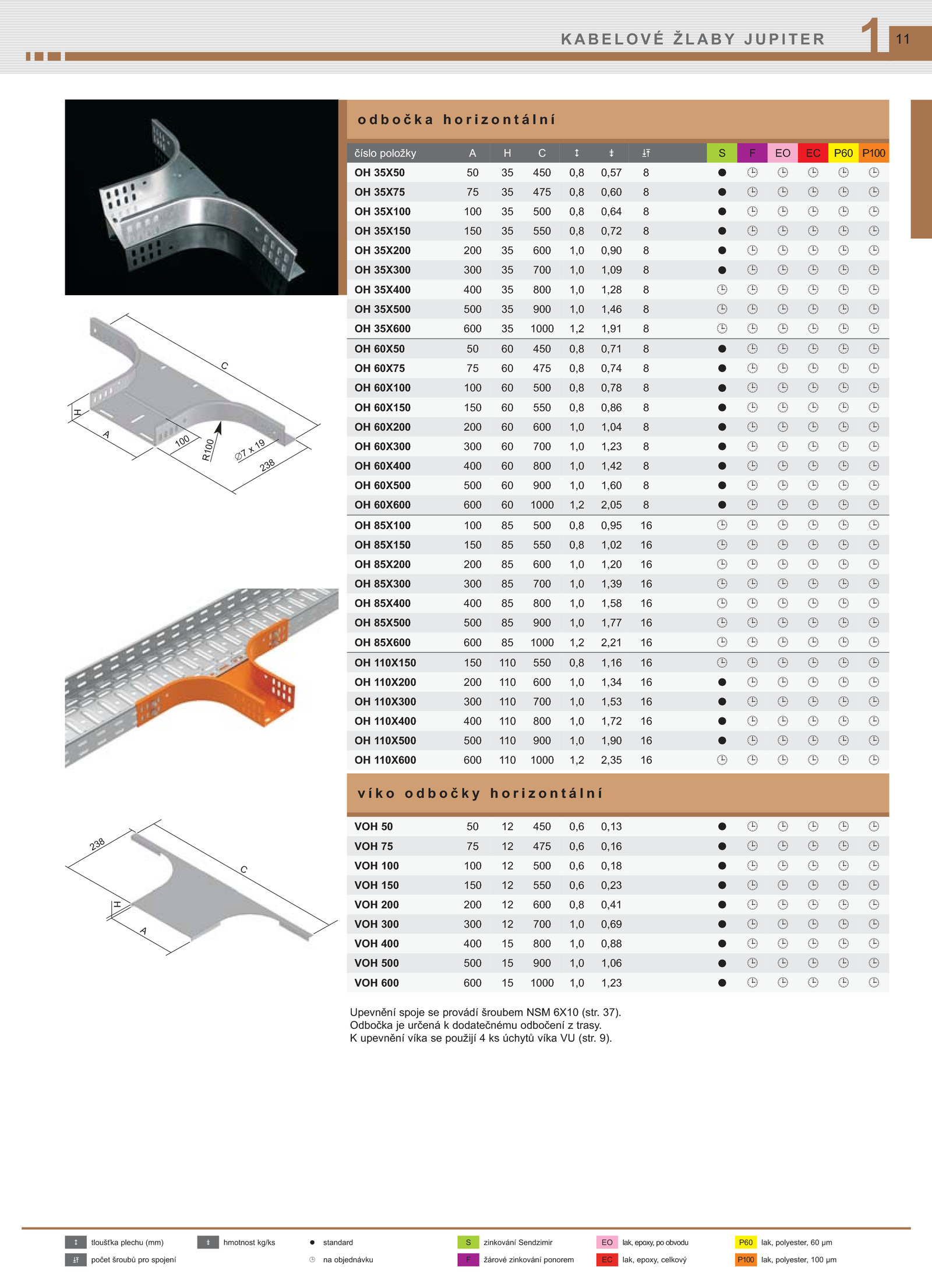

Přehled prvků systému.
Poznámky redaktora
číslo položky P60 P100
OH 35X50 450 0,8 0,57 8
OH 35X75 475 0,8 0,60 8
OH 35X100 100 500 0,8 0,64 8
OH 35X150 150 550 0,8 0,72 8
OH 35X200 200 600 1,0 0,90 8
OH 35X300 300 700 1,0 1,09 8
OH 35X400 400 800 1,0 1,28 8
OH 35X500 500 900 1,0 1,46 8
OH 35X600 600 1000 1,2 1,91 8
OH 60X50 450 0,8 0,71 8
OH 60X75 475 0,8 0,74 8
OH 60X100 100 500 0,8 0,78 8
OH 60X150 150 550 0,8 0,86 8
OH 60X200 200 600 1,0 1,04 8
OH 60X300 300 700 1,0 1,23 8
OH 60X400 400 800 1,0 1,42 8
OH 60X500 500 900 1,0 1,60 8
OH 60X600 600 1000 1,2 2,05 8
OH 85X100 100 500 0,8 0,95 16
OH 85X150 150 550 0,8 1,02 16
OH 85X200 200 600 1,0 1,20 16
OH 85X300 300 700 1,0 1,39 16
OH 85X400 400 800 1,0 1,58 16
OH 85X500 500 900 1,0 1,77 16
OH 85X600 600 1000 1,2 2,21 16
OH 110X150 150 110 550 0,8 1,16 16
OH 110X200 200 110 600 1,0 1,34 16
OH 110X300 300 110 700 1,0 1,53 16
OH 110X400 400 110 800 1,0 1,72 16
OH 110X500 500 110 900 1,0 1,90 16
OH 110X600 600 110 1000 1,2 2,35 16
o í
Upevnění spoje provádí šroubem NSM 6X10 (str. 37).
K upevnění víka použijí úchytů víka (str.
H
238
100
R100
A
C
∅7 19
v í
H
238
A
C
VOH 450 0,6 0,13
VOH 475 0,6 0,16
VOH 100 100 500 0,6 0,18
VOH 150 150 550 0,6 0,23
VOH 200 200 600 0,8 0,41
VOH 300 300 700 1,0 0,69
VOH 400 400 800 1,0 0,88
VOH 500 500 900 1,0 1,06
VOH 600 600 1000 1,0 1,23
tloušťka plechu (mm) hmotnost kg/ks standard zinkování Sendzimir lak, epoxy, obvodu P60 lak, polyester, µm
počet šroubů pro spojení objednávku žárové zinkování ponorem lak, epoxy, celkový P100 lak, polyester, 100 µm
K R
1 11
.
Odbočka určená dodatečnému odbočení trasy. 9)
